(90.116.AA[01]) - SHIELD, LOWER

Запчасти Case IH 8230 (90.116.AA[01]) - SHIELD, LOWER (90) - PLATFORM, CAB, BODYWORK AND DECALS

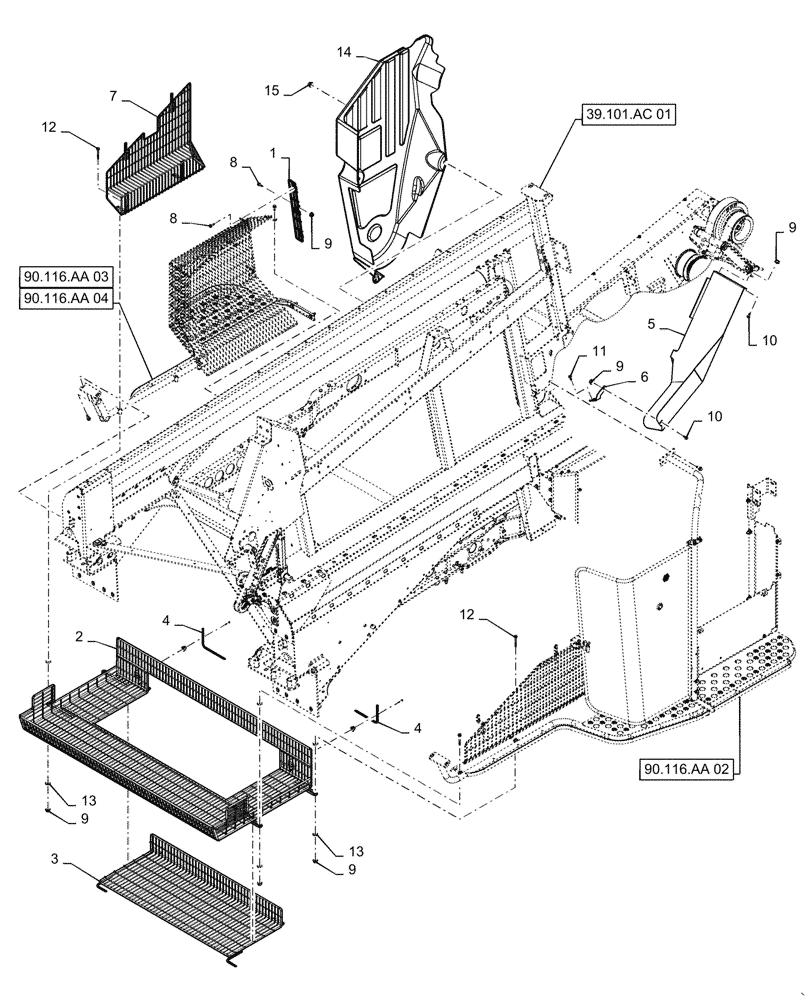

Схема запчастей Case IH 8230 - (90.116.AA[01]) - SHIELD, LOWER (90) - PLATFORM, CAB, BODYWORK AND DECALS
90.116.aa 03
13
6
7
15
12
10
1
11
8
4
9
9
2
9
13
9
14
5
12
9
3
10
4
8
39.101.ac 01
90.116.aa 04
90.116.aa 02
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87562329

SPLASH SHIELD

RH, Rear

1шт.

2

84244276

SHIELD

Fan Guard

1шт.

3

84244314

DOOR

Cleanout

1шт.

4

9819720

PIN,7.94mm OD

Cleanout Door

2шт.

5

84537997

SHIELD

Chopper Drive Belt Cover

1шт.

6

84536924

BRACKET

Cover Mount

1шт.

7

47424956

SHIELD

RH, Front

1шт.

8

87698833

BOLT,M8 x 33.1mm, Cl 10.9

3шт.

9

86507066

FLANGE NUT,M8 x 1.25, Cl 10

9шт.

10

87656137

BOLT,Flange Hex, M8 x 20mm, Cl 10.9

4шт.

11

87681207

BOLT,M8 x 24.1mm, Cl 10.9

2шт.

12

87656138

BOLT,M8 x 78.1mm, Cl 10.9

4шт.

13

140041

WASHER,M8 x 28mm OD x 3mm Thk

8шт.

14

87494925

SHIELD

Tailings Processor

1шт.

15

86619803

FLANGE NUT

M12 x 1.75

1шт.
