Запчасти Case IH 8230 (90.110.AU[01]) - TRIM, BODY, LH (90) - PLATFORM, CAB, BODYWORK AND DECALS

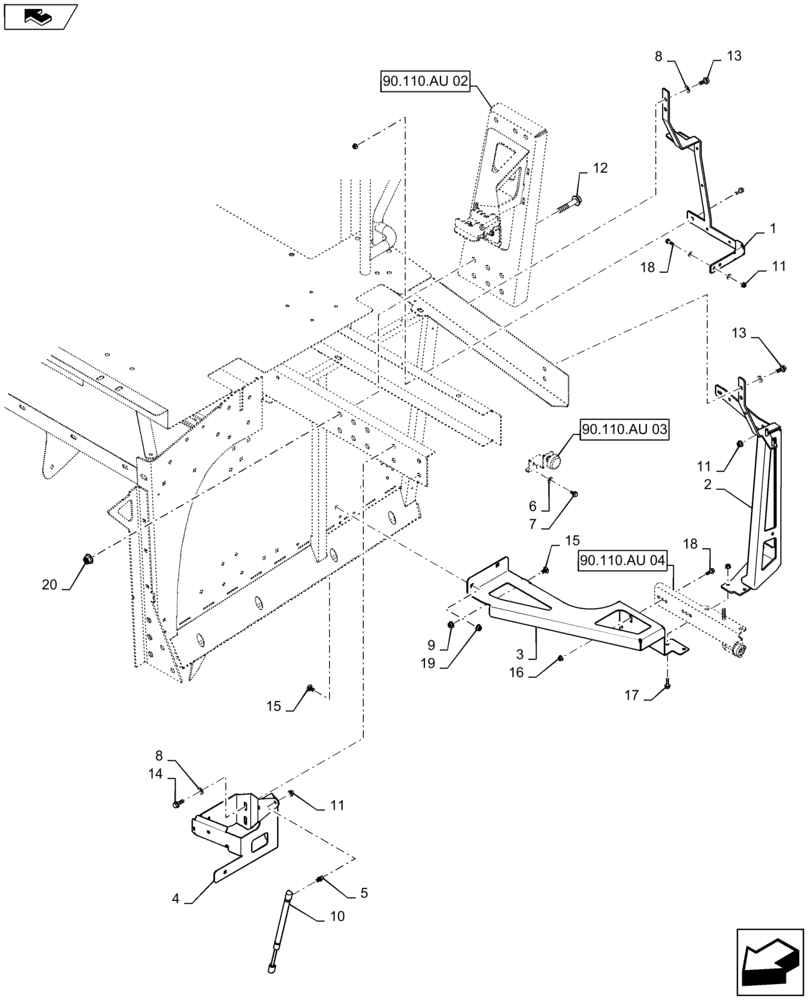

Схема запчастей Case IH 8230 - (90.110.AU[01]) - TRIM, BODY, LH (90) - PLATFORM, CAB, BODYWORK AND DECALS
8
1
9
15
4
11
90.110.au 04
6
90.110.au 02
10
7
11
8
19
5
13
18
14
15
3
18
20
13
16
2
11
90.110.au 03
17
12

Артикул

Название

Примечание

Количество

1

84183860

BRACKET

Left Inner Trim Strap

1шт.

2

84211637

BRACKET

Support LH Outer Panel

1шт.

3

47479906

BRACKET

Left Rear Support

1шт.

4

47527302

BRACKET

Hose Guard

1шт.

5

83952214

BALL STUD,M8 x 29.5mm OAL

Pivot

1шт.

6

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

5шт.

7

87681207

BOLT,M8 x 24.1mm, Cl 10.9

1шт.

8

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

8шт.

9

86050279

FLANGE NUT,M10 x 1.5, Cl 10

1шт.

10

87728304

STRUT

Panel Support Shock

1шт.

11

87681210

FLANGE NUT,M8 x 1.25, Cl 10

10шт.

12

87646188

FLANGE BOLT,M16 x 95.4mm, Cl 10.9

6шт.

13

87698836

BOLT,M10 x 25mm, Full Thd, Cl 10.9

4шт.

14

87698837

FLANGE BOLT,M10 x 30mm, Full Thd, Cl 10.9

4шт.

15

120041

CARRIAGE BOLT,M10 x 20mm, Cl 8.8

3шт.

16

86507066

FLANGE NUT,M8 x 1.25, Cl 10

2шт.

17

87030775

BOLT,M8 x 38.1mm, Cl 10.9

2шт.

18

87698833

BOLT,M8 x 33.1mm, Cl 10.9

4шт.

19

87547587

LOCK NUT,Hex, M10 x 1.5, Cl 10

2шт.

20

87016581

FLANGE NUT,M16 x 2, CI 10

6шт.

Выбрано товаров: 20
