Запчасти Case IH 8120 (48.134.03) - TRACK TENSIONING HYDRAULIC PLUMBING - NA ONLY - 8120, 9120 (48) - TRACKS & TRACK SUSPENSION

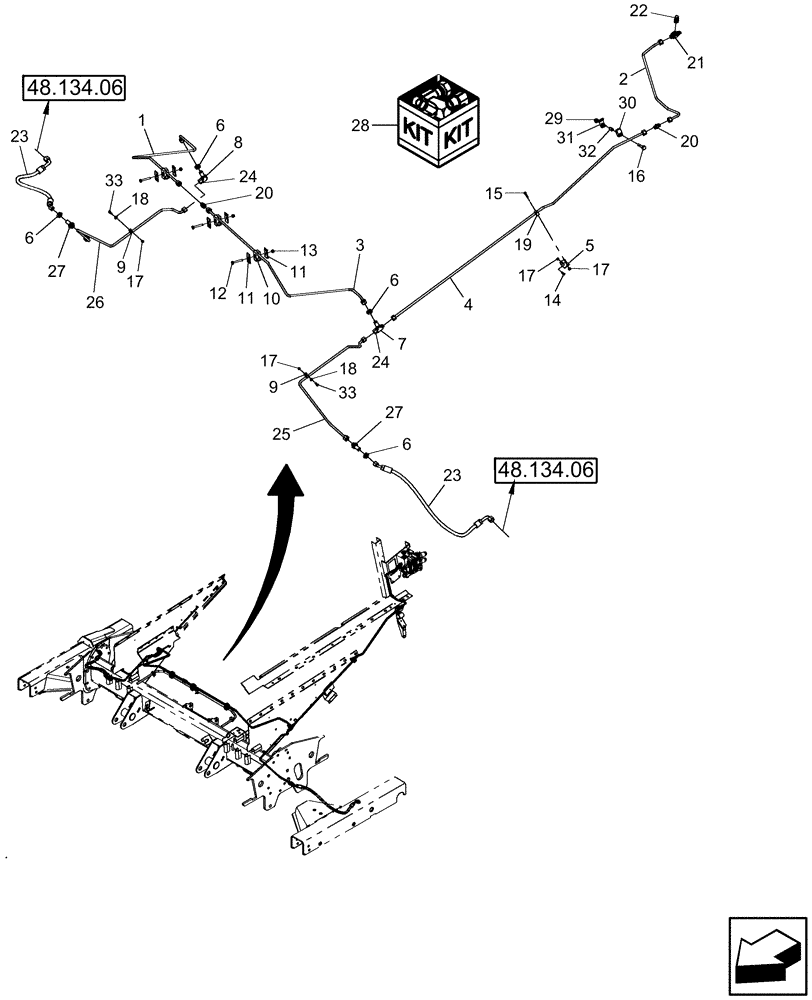

Схема запчастей Case IH 8120 - (48.134.03) - TRACK TENSIONING HYDRAULIC PLUMBING - NA ONLY - 8120, 9120 (48) - TRACKS & TRACK SUSPENSION
11
23
3
9
25
17
27
12
27
14
22
17
6
31
2
5
6
7
4
24
20
13
6
48.134.06
48.134.06
16
11
33
33
1
30
17
20
32
6
24
17
15
21
10
28
8
29
26
19
23
9
18
18

Артикул

Название

Примечание

Количество

1

87471949

HYD TUBE,0.375" OD

Track Pressure, R.H.

1шт.

2

87470922

HYD TUBE,0.375" OD

Track Pressure, L.H.

1шт.

3

87471948

HYD TUBE,0.375" OD

Track, Front, L.H.

1шт.

4

87470925

HYD TUBE,0.375" OD

Track Pressure, L.H.

1шт.

5

87496958

BRACKET

1шт.

6

87010704

BHD LOCK NUT,11/16"-16

4шт.

7

87306678

TEE,11/16" - 16 ORFS x 11/16" - 16 ORFS x 11/16" - 16 ORFS

1шт.

8

87317453

ELBOW,90 Degree, 11/16" - 16, ORFS, Blkhd

1шт.

9

86050346

CLAMP,9.5mm, Coat, 7.1mm Bolt Hole, P Type

2шт.

10

87000159

CLAMP

3шт.

11

72180326

PLATE

6шт.

12

16044321

BOLT,M8 x 1.25 x 55mm, Cl 8.8

3шт.

13

86629542

NUT,M8 x 1.25, Cl 8.8

3шт.

14

120100

BOLT,M6 x 20mm, Cl 8.8

1шт.

15

16286324

BOLT,Hex, M6 x 30mm, Cl 8.8

M6 x 30, 8.8 DAC

1шт.

16

86511843

BOLT,Hex Flng, M8 x 1.25 x 60mm, Cl 8.8

1шт.

17

353308

NUT,M6 x 1.0, Cl 8

4шт.

18

322357

BELLEVILLE WASHER,M6 Bolt Size x 14mm OD x 1.3mm Thk

2шт.

19

236558A1

CLAMP

2шт.

20

84431546

UNION,11/16"-16 ORFS

2шт.

21

700-406

TEE,11/16" - 16 Male ORFS x 11/16" - 16 Male ORFS x M14 x 1.5 Male ORB

1шт.

22

243670A1

COUPLING

1шт.

23

87481897

HOSE ASSY.

Track Pressure

2шт.

24

87331950

CAP ASSY.,Hex, 11/16"-16

2шт.

25

87480395

HYD TUBE,0.375" OD

Track Tensioner, L.H.

1шт.

26

87485268

HYD TUBE,0.375" OD

Track Tensioner, R.H.

1шт.

27

86978770

UNION,11/16"-6, ORFS

2шт.

28

87748777

HYD TUBE,410, 360 mm L

Incl Ref 1 Thru 27

1шт.

29

9804277

FLANGE NUT,Hex, M8 x 1.25, Cl 8

1шт.

30

84172494

CLAMP

Tube Single 9.5

1шт.

31

84172253

CLAMP

Plate, Tube

1шт.

32

84172484

SPACER

Tube Clamp

1шт.

33

9804256

BOLT,Hex, M6 x 1 x 20mm, Full Thd, Cl 8.8

2шт.

Выбрано товаров: 33
