Запчасти Case IH 8010 (33.202.18) - SERVICE BRAKE COMMAND (33) - BRAKES & CONTROLS

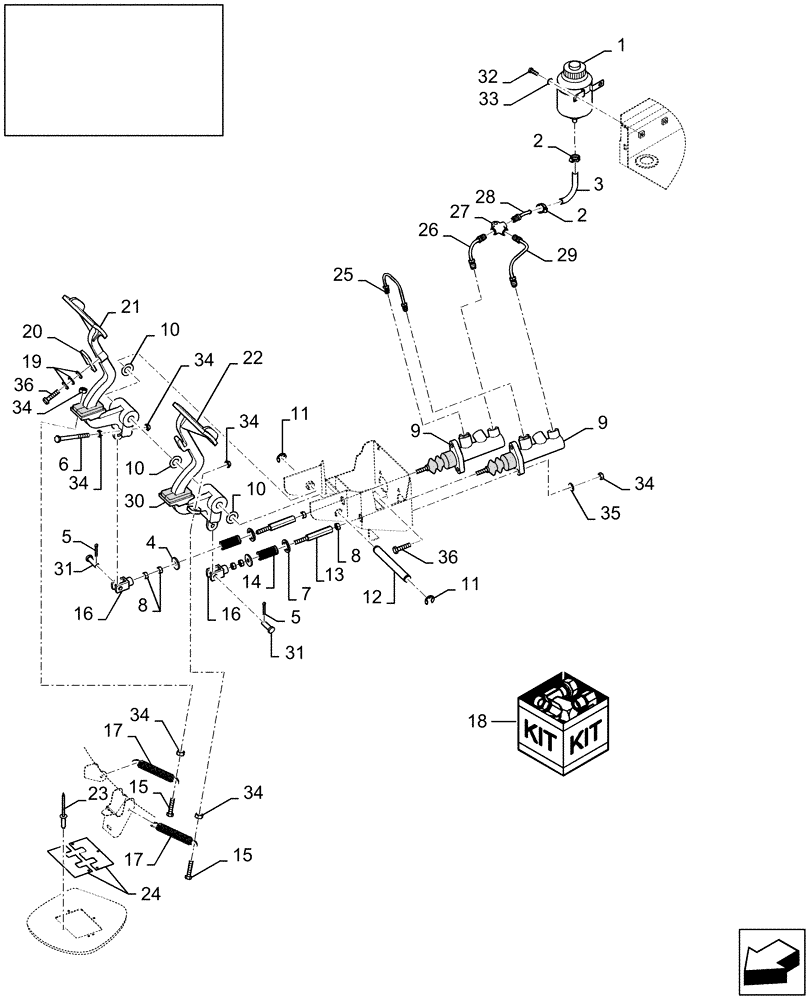

Схема запчастей Case IH 8010 - (33.202.18) - SERVICE BRAKE COMMAND (33) - BRAKES & CONTROLS
1
23
17
34
29
20
25
2
14
5
13
8
11
34
26
36
10
33
15
9
30
9
6
18
34
34
11
22
16
27
12
34
34
4
21
35
31
10
10
19
2
28
5
36
16
17
8
7
31
34
24
15
3
32

Артикул

Название

Примечание

Количество

1

9819520

BRAKE FLUID TANK

1шт.

2

913888

HOSE CLAMP

Worm Gear

2шт.

3

84100427

HOSE

Service Brake Command, Upper Left

1шт.

4

140041

WASHER,M8 x 28mm OD x 3mm Thk

2шт.

5

9512667

COTTER PIN,M2 x 20mm OAL

2шт.

6

86639028

BOLT,Hex, M8 x 65mm, Cl 8.8, Full Thd

2шт.

7

378246

WASHER,17mm ID x 34mm OD x 3mm Thk

2шт.

8

100097

JAM NUT,Thin, M8 x 1.25, Cl 04

6шт.

9

84062326

MASTER CYLINDER,36mm Stroke

2шт.

10

393062

WASHER,17mm ID x 45mm OD x 1mm Thk

3шт.

11

84062118

CIRCLIP,M12 ID x 13mm OD, External

Retaining

2шт.

12

84061893

SHAFT

1шт.

13

84334737

COUPLING

2шт.

14

395710

SPRING

Return, Brake Valve

2шт.

15

120107

BOLT,Hex, M8 x 1.25 x 50mm, Cl 8.8, Full Thd

2шт.

16

916433

CLEVIS

2шт.

17

9811656

SPRING

Clutch

2шт.

18

84429169

REPAIR KIT

Master Cylinder

1шт.

19

397881

SPRING,8.199mm ID x 16mm OD x 0.9mm Thk

3шт.

20

84334941

PLATE

1шт.

21

84071203

PEDAL

R.H.

1шт.

22

84071204

PEDAL

L.H.

1шт.

23

PL

PROCURE LOCALLY

RIVET, Pop

10шт.

24

84061895

PLATE

2шт.

25

84989919

BRAKE LINE

1шт.

26

84989893

BRAKE LINE

1шт.

27

919855

TEE

1шт.

28

84989891

HYD TUBE,65.4, 14.9 mm L

Brake

1шт.

29

84989866

BRAKE LINE

1шт.

30

9819826

INSULATION

2шт.

31

374834

CLEVIS PIN,M8 x 22

2шт.

32

86508568

BOLT,Hex, M6 x 1 x 16mm, Cl 8.8

2шт.

33

322357

BELLEVILLE WASHER,M6 Bolt Size x 14mm OD x 1.3mm Thk

2шт.

34

9706690

NUT,M8 x 1.25, Cl 8

12шт.

35

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

4шт.

36

43127

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

5шт.

Выбрано товаров: 36
