Запчасти Case IH 7240 (73.420.AC[01]) - VAR - 425339, 425560, 425561 - CHAFF SPREADER (73) - RESIDUE HANDLING

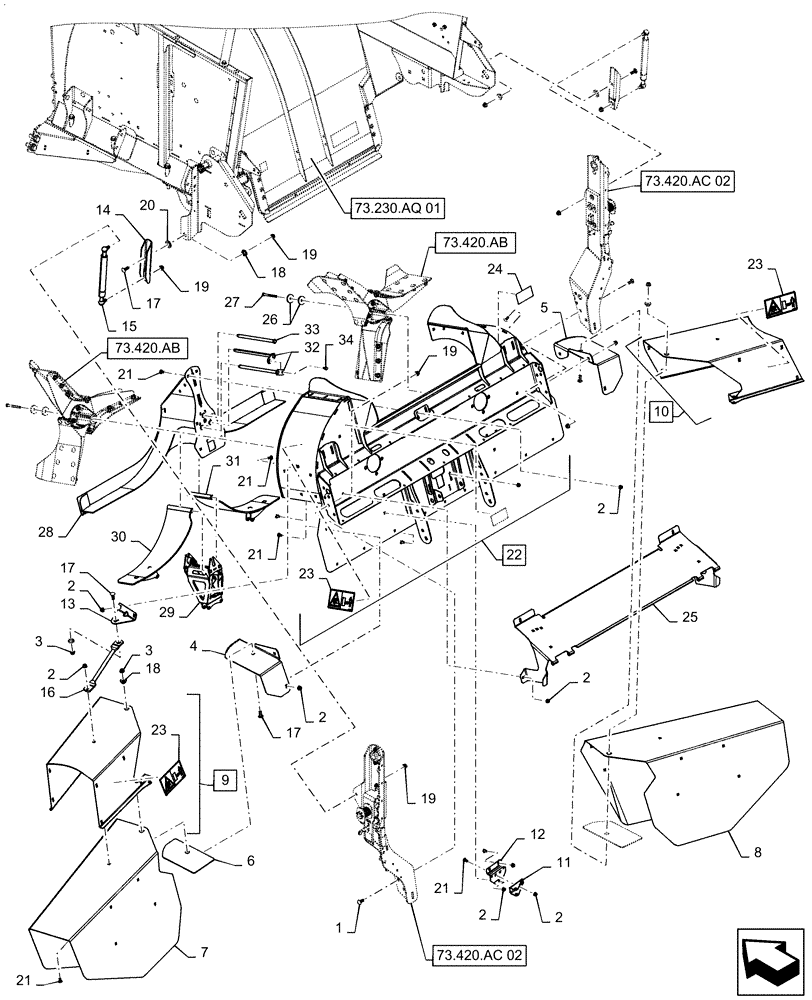

Схема запчастей Case IH 7240 - (73.420.AC[01]) - VAR - 425339, 425560, 425561 - CHAFF SPREADER (73) - RESIDUE HANDLING
73.230.aq 01
17
23
2
4
28
18
2
1
25
2
33
3
21
2
19
24
7
8
10
19
29
5
12
14
11
17
34
31
22
21
2
17
6
18
16
27
23
21
30
21
9
15
32
3
19
19
2
21
20
2
26
23
73.420.ac 02
73.420.ac 02
13
73.420.ab
73.420.ab

Артикул

Название

Примечание

Количество

1

87682391

CARRIAGE BOLT,M10 x 1.5 x 25mm, Cl 10.9

6шт.

2

86507066

FLANGE NUT,M8 x 1.25, Cl 10

48шт.

3

87547587

LOCK NUT,Hex, M10 x 1.5, Cl 10

4шт.

4

84256066

PIVOT

Spreader Chute, LH

1шт.

5

84256068

PIVOT

Spreader Chute, RH

1шт.

6

47551565

SHIM

Nylon

2шт.

7

84131356

DEFLECTOR

LH

1шт.

8

84131358

DEFLECTOR

RH

1шт.

9

47598781

SUPPORT

LH, Incl 23

1шт.

10

47598782

SUPPORT

RH, Incl 23

1шт.

11

84127251

PIVOT

Actuator Mount

2шт.

12

84132336

SUPPORT

Actuator Mount

2шт.

13

84273548

PIVOT

Deflector, Top

2шт.

14

84394670

CONNECTING LINK

Spreader Pivot

2шт.

15

361456A1

GAS STRUT

Spreader Lift

2шт.

16

47468284

ROD

Spreader Chute

2шт.

17

87682392

CARRIAGE BOLT,M10 x 1.5 x 30mm, Cl 10.9

6шт.

18

84231043

BUSHING,10.5mm ID x 27mm OD x 12mm Thk

6шт.

19

86050279

FLANGE NUT,M10 x 1.5, Cl 10

12шт.

20

87016606

WASHER,20mm ID x 34mm OD x 3mm Thk

2шт.

21

87682383

CARRIAGE BOLT,M8 x 1.25 x 20mm, Cl 10.9

48шт.

22

84589846

HOUSING

Vertical Spreader, Incl 23, 24

1шт.

23

84004739

DECAL

Flying Debris

2шт.

24

87757489

DECAL

Moving Parts

2шт.

25

84589826

HALF-HINGE

Spreader Pivot

1шт.

26

264198

WASHER,9.9mm ID x 39.1mm OD x 4.8mm Thk

4шт.

27

87302583

LOCK BOLT,M8 x 1.25 x 95.45mm, Cl 10.9

2шт.

28

47459120

DIVIDER

Upper Deflector

1шт.

29

47665313

CARRIER

Crop Divider Pivot

1шт.

30

47775312

DEFLECTOR

Crop Divider, LH

1шт.

31

47775310

DEFLECTOR

1шт.

32

47829425

PIN

Flag, 12.7mm OD x 256mm L

2шт.

33

47665323

PIN

12.7mm OD x 257mm

1шт.

34

87656137

BOLT,Flange Hex, M8 x 20mm, Cl 10.9

1шт.

Used with Ref. 2

1шт.

Выбрано товаров: 35
