Запчасти Case IH 7240 (73.230.AG[01]) - VAR - 722761, 425359, 425427 - DEFLECTOR, DISCHARGE SPOUT (73) - RESIDUE HANDLING

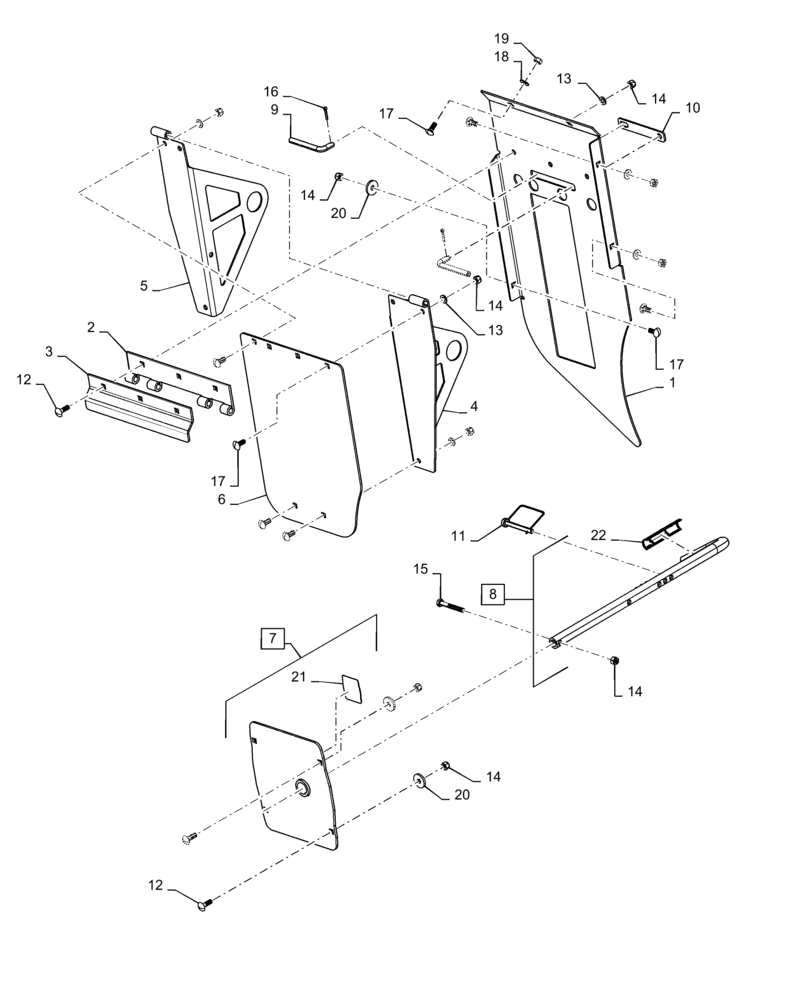

Схема запчастей Case IH 7240 - (73.230.AG[01]) - VAR - 722761, 425359, 425427 - DEFLECTOR, DISCHARGE SPOUT (73) - RESIDUE HANDLING
17
17
5
1
6
2
15
11
19
8
10
13
14
20
12
14
18
3
21
7
17
9
20
14
14
22
14
12
16
4
13

Артикул

Название

Примечание

Количество

1

87726081

BULKHEAD

Discharge

1шт.

2

87325654

HINGE

Plate

1шт.

3

87726083

WEAR PLATE

Deflector

1шт.

4

87485544

HINGE

LH

1шт.

5

87485542

HINGE

RH

1шт.

6

87732857

PLATE

Deflector

1шт.

7

87726085

PLATE

Mounting, Handle, Incl 21

1шт.

8

87726086

HANDLE

Incl 22

1шт.

9

87325655

PIN,9.53mm OD x 91.8mm OAL

Locking

2шт.

10

87726088

STRAP

Retaining, 125mm OAL

1шт.

11

647695

PIN,7.94mm OD

Snap Wire Lock

1шт.

12

308761

CARRIAGE BOLT,M8 x 1.25 x 25mm, Cl 8.8

5шт.

13

86624184

WASHER,9mm ID x 16mm OD x 1.6mm Thk

9шт.

14

86629542

NUT,M8 x 1.25, Cl 8.8

13шт.

15

120061

BOLT,Hex, M8 x 60mm L, Cl 8.8

1шт.

16

130003

COTTER PIN,3mm OD x 30mm OAL

2шт.

17

86507486

CARRIAGE BOLT,M8 x 1.25 x 20mm, Cl 8.8

11шт.

18

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

4шт.

19

9706690

NUT,M8 x 1.25, Cl 8

4шт.

20

140041

WASHER,M8 x 28mm OD x 3mm Thk

3шт.

21

87728707

DECAL

Deflector Assy

1шт.

22

87728708

DECAL

Handle

1шт.

Выбрано товаров: 22
