(10.418.BI[01]) - ROTARY AIR SCREEN DOOR ASSY

Запчасти Case IH 7230 (10.418.BI[01]) - ROTARY AIR SCREEN DOOR ASSY (10) - ENGINE

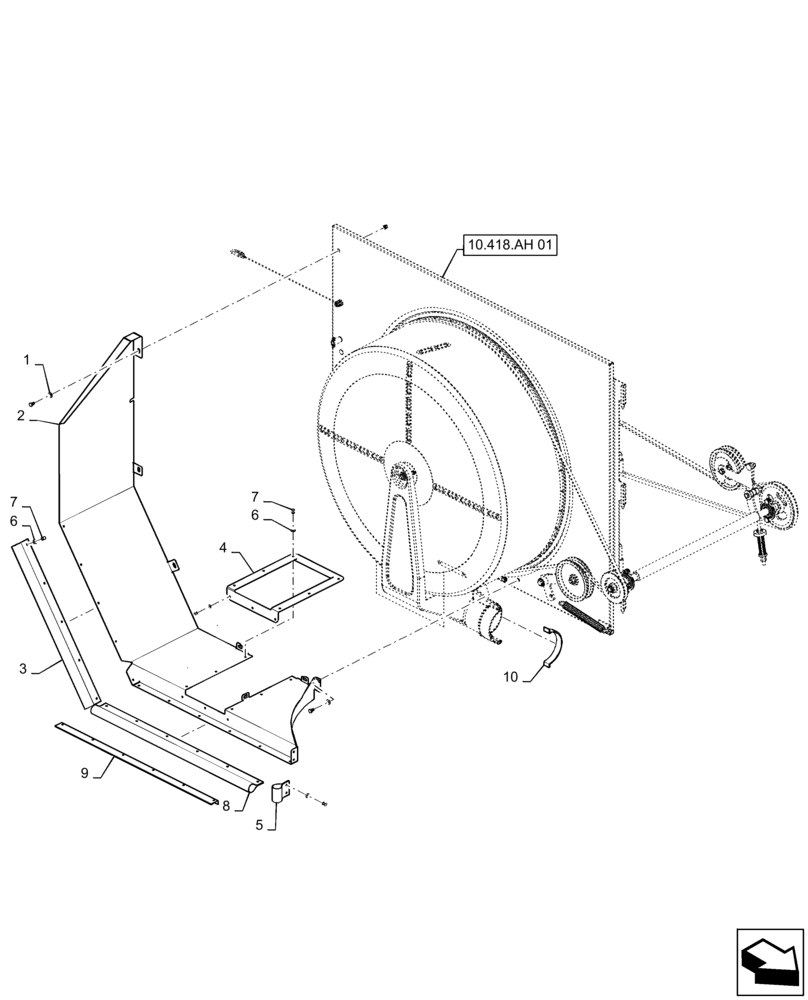

Схема запчастей Case IH 7230 - (10.418.BI[01]) - ROTARY AIR SCREEN DOOR ASSY (10) - ENGINE
10.418.ah 01
7
4
10
1
2
6
6
9
7
8
3
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

1шт.

2

84572659

COVER

Side Shield

1шт.

3

84481338

RUBBER SEAL

Edge Sealing

1шт.

4

84486288

SEAL

Suction Fan Seal

1шт.

5

84481342

SEAL

Driver Edge Sealing

1шт.

6

12642804

WASHER,4.15mm ID x 12mm OD x 1mm Thk

29шт.

7

14642191

RIVET,Pop, 3.9mm OD x 14mm OAL

22шт.

8

84485204

SEAL

Lower Sealing

1шт.

9

84572193

PLATE

Seal Securing Strip

1шт.

10

47404582

GASKET,12.7mm Thk

Suction Fan Tube

1шт.
