Запчасти Case IH 7230 (80.175.AK[04]) - VAR - 425365, 425366 - TENSIONER, CHAIN (80) - CROP STORAGE/UNLOADING

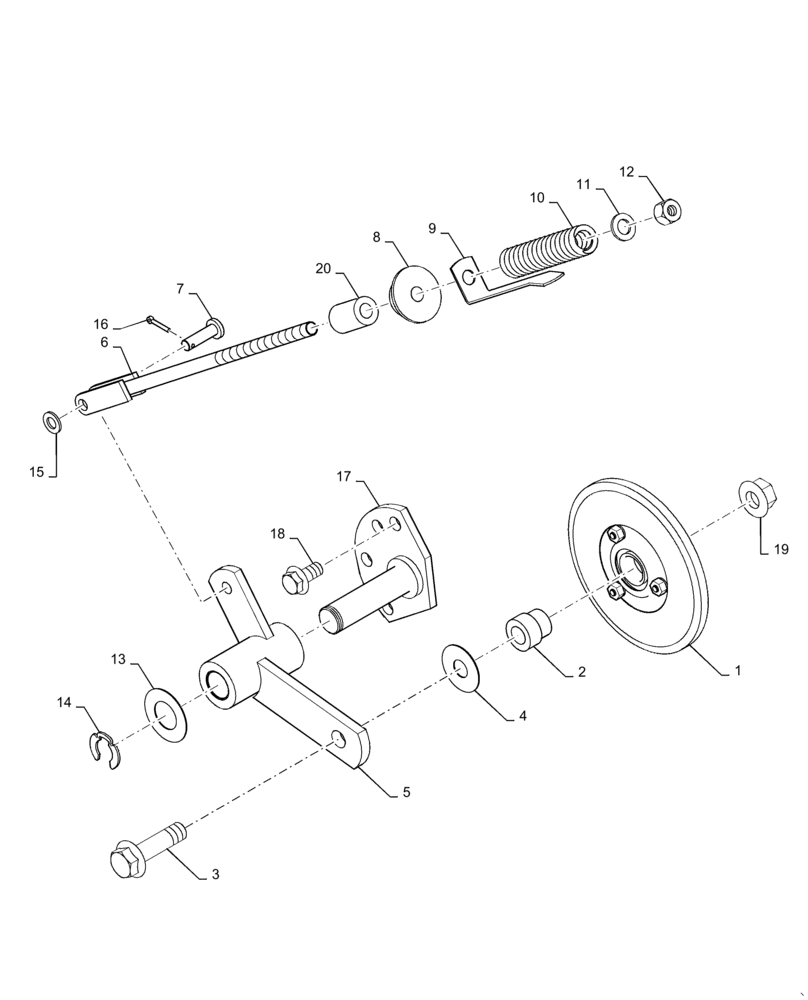

Схема запчастей Case IH 7230 - (80.175.AK[04]) - VAR - 425365, 425366 - TENSIONER, CHAIN (80) - CROP STORAGE/UNLOADING
12
17
18
14
10
8
19
9
3
7
16
13
6
15
20
1
4
11
5
2

Артикул

Название

Примечание

Количество

1

86565318

SPROCKET,25T

Drive

1шт.

2

9515145

BUSHING,17mm ID x 30mm OD x 29mm L

17mm ID x 25mm OD x 29mm W

1шт.

3

87675533

BOLT,M16 x 75.4mm, Cl 10.9

1шт.

4

393062

WASHER,17mm ID x 45mm OD x 1mm Thk

1шт.

5

84347469

ARM

Tension Adjusting

1шт.

6

86587035

ROD

Adjuster

1шт.

7

390040

COTTER PIN,10mm OD x 39mm L

1шт.

8

86560521

PIVOT,13mm ID x 50mm OD x 25.4mm Thk

1шт.

9

86596885

INDICATOR

Tension

1шт.

10

87540186

SPRING,129.3mm Free Length

1шт.

11

140018

WASHER,13.5mm ID x 24mm OD x 2.5mm Thk

1шт.

12

412126

NUT,M12 x 1.75

1шт.

13

27317

WASHER,26mm ID x 51mm OD x 1.17mm Thk

1шт.

14

579497

CIRCLIP,M20

1шт.

15

86624176

WASHER,11mm ID x 20mm OD x 2mm Thk

1шт.

16

130003

COTTER PIN,3mm OD x 30mm OAL

1шт.

17

84170926

SHAFT

Header Drive

1шт.

18

87343550

FLANGE BOLT,Hex, M12 x 25mm

3шт.

19

86512498

FLANGE NUT,M16 x 2, Cl 10

1шт.

20

84572652

SPACER

13mm ID x 25.4mm OD x 39mm W

1шт.

Выбрано товаров: 20
