Запчасти Case IH 7230 (80.150.BG[06]) - VAR - 425367076, 425367086, 425369086, 425369096 - LINKAGE, GRAIN TANK (80) - CROP STORAGE/UNLOADING

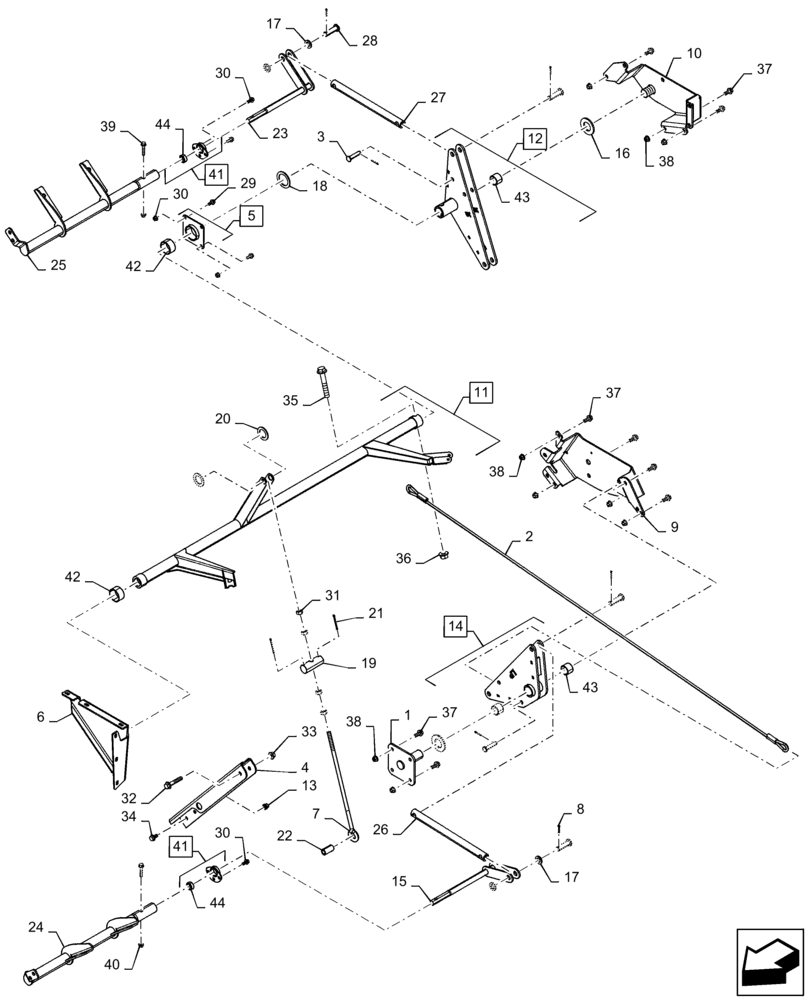

Схема запчастей Case IH 7230 - (80.150.BG[06]) - VAR - 425367076, 425367086, 425369086, 425369096 - LINKAGE, GRAIN TANK (80) - CROP STORAGE/UNLOADING
43
3
35
1
18
4
28
22
24
39
7
19
33
30
37
32
8
36
17
20
25
15
40
27
9
23
21
38
12
29
2
37
6
37
31
41
30
43
44
41
26
42
13
44
38
38
5
11
34
42
16
17
10
14
30

Артикул

Название

Примечание

Количество

1

84234743

BRACKET

Hinge, Rear, LH

1шт.

2

84187755

CABLE

Door Timing, 1914mm OAL

1шт.

3

728-1255

CLEVIS PIN,M12 x 55mm OAL

2шт.

4

84141618

CHANNEL

Extension Link, RH

1шт.

5

84156236

SUPPORT

Rockshaft, Incl 42

1шт.

6

47520849

MOUNT

Rockshaft, RH

1шт.

7

84142319

ROD

M12 x 1.75 x 434mm OAL

1шт.

8

130004

COTTER PIN,2.9mm OD x 31.4mm OAL

6шт.

9

84395889

BRACKET

Tri Link Support, Rear, LH

1шт.

10

84385064

BRACKET

Tri Link Pivot, Rear, RH

1шт.

11

84267253

ROCKSHAFT

Extension, Incl 42

1шт.

12

84399496

LINK

Tri Link, Rear, RH, Incl 43

1шт.

13

86610200

THREADED INSERT,M8 x 1.25

3шт.

14

84399523

LINK

Tri Link, Rear, LH, Incl 43

1шт.

15

84546233

LINKAGE YOKE

Extension Timing, LH

1шт.

16

86512837

WASHER,1.38" ID x 2.5" OD x 0.17" Thk

3шт.

17

86639323

WASHER,17.5mm ID x 30mm OD x 4mm Thk

4шт.

18

87613204

WASHER,1.78" ID x 2.5" OD x 0.12" Thk

1шт.

19

84141615

PIN

32mm OD x 86mm OAL

1шт.

20

86632583

WASHER,1.28" ID x 2" OD x 0.12" Thk

2шт.

21

300410

COTTER PIN,M3.2 x 50mm OAL

2шт.

22

84194819

SPACER,13.9mm ID x 21.336mm OD x 41.3mm OAL

1шт.

23

84536845

LINKAGE YOKE

RH

1шт.

24

84536839

LINKAGE

LH

1шт.

25

84536842

LINKAGE

RH

1шт.

26

84391048

TUBE

Link, LH

1шт.

27

84391049

TUBE

Link, RH

1шт.

28

362528

CLEVIS PIN,M16 x 55mm OAL

4шт.

29

86507066

FLANGE NUT,M8 x 1.25, Cl 10

4шт.

30

87656137

BOLT,Flange Hex, M8 x 20mm, Cl 10.9

10шт.

31

9706685

NUT,M12 x 1.75, Cl 8

4шт.

32

84388498

BOLT,Hex, M12 x 65mm, Cl 10.9

1шт.

33

87681209

FLANGE NUT,Hex, M12 x 1.75, Cl 10

1шт.

34

87698835

FLANGE BOLT,M10 x 20mm, Full Thd, Cl 10.9

3шт.

35

87698850

BOLT,M16 x 100mm, Cl 10.9

1шт.

36

87016581

FLANGE NUT,M16 x 2, CI 10

1шт.

37

87698836

BOLT,M10 x 25mm, Full Thd, Cl 10.9

16шт.

38

86050279

FLANGE NUT,M10 x 1.5, Cl 10

16шт.

39

84401335

BOLT,Hex, M8 x 45mm, Cl 10.9

2шт.

40

87681210

FLANGE NUT,M8 x 1.25, Cl 10

2шт.

41

84386323

BEARING ASSY

Plate, Incl 44

2шт.

42

87710462

BUSHING,44.48mm ID x 49.02mm OD x 25.4mm Thk

2шт.

43

87556665

BEARING,31.773mm ID x 35.7mm OD x 25.4mm Thk

2шт.

44

84386320

BUSHING,19.2mm ID x 27.08mm OD x 1.5mm Thk

1шт.

Выбрано товаров: 44
