Запчасти Case IH 7140 (90.154.AA[02]) - VAR - 425358 - CAB DOOR, LH (90) - PLATFORM, CAB, BODYWORK AND DECALS

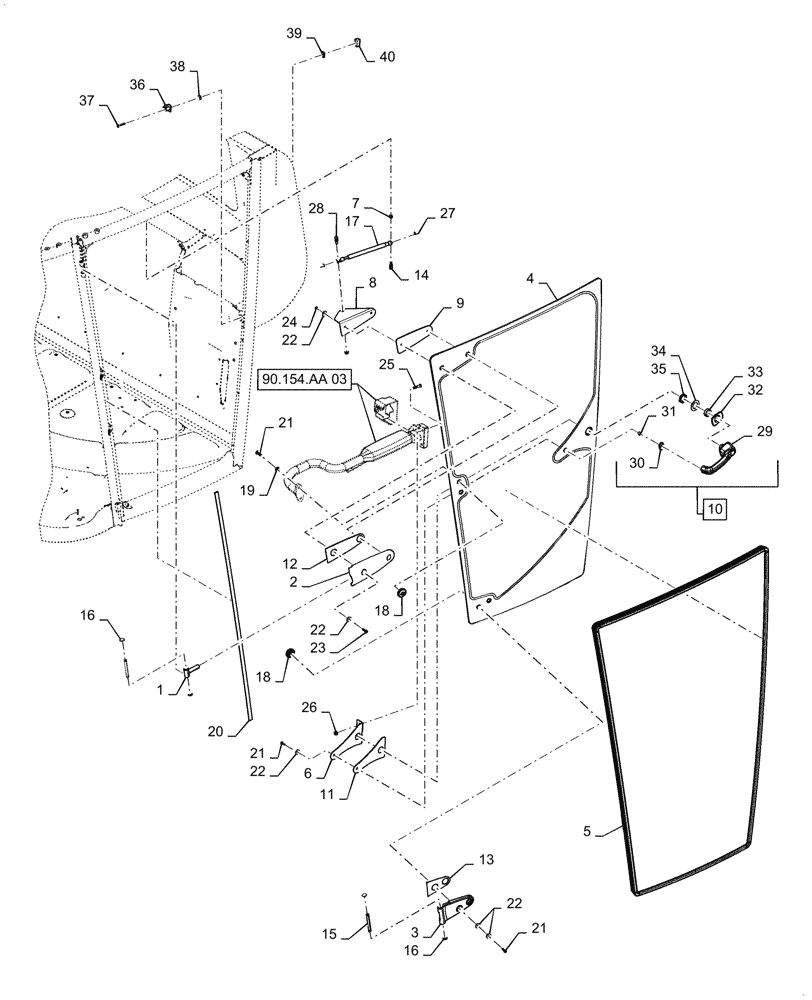

Схема запчастей Case IH 7140 - (90.154.AA[02]) - VAR - 425358 - CAB DOOR, LH (90) - PLATFORM, CAB, BODYWORK AND DECALS
90.154.aa 03
18
4
7
34
37
22
40
18
12
8
1
23
11
6
16
21
21
9
15
32
30
16
26
22
28
20
29
24
38
22
21
14
10
2
5
3
22
31
19
35
27
17
39
25
13
36
33

Артикул

Название

Примечание

Количество

1

84607170

HINGE

Door

1шт.

2

84061311

HINGE

Upper

1шт.

3

84061312

HINGE

Lower, LH

1шт.

4

87282168

CAB GLASS

Door

1шт.

5

84057848

SEAL,4415mm L

Rubber

1шт.

6

84320292

BRACKET

Door Latch, LH

1шт.

7

87284531

NUT,Rivnut, M8 x 1.25, 0.5mm - 3mm Grip Range

1шт.

8

84569510

BRACKET

Inner Hinge

1шт.

9

87360671

SEAL PROTECTION

Hinge

1шт.

10

87280263

KIT

Locking Door Handle, Incl 29 - 35

1шт.

11

87360675

SEAL PROTECTION

Door Handle

1шт.

12

84057937

SEAL PROTECTION

Upper Hinge

1шт.

13

84057936

SEAL PROTECTION

Lower Hinge

1шт.

14

9706807

BALL STUD,M8 x 1.25

2шт.

15

84607358

PIN,10mm OD x 96mm L

Lower Hinge

2шт.

16

431021

SPECIAL WASHER

Hinge Pin

4шт.

17

84320293

GAS STRUT

Door

1шт.

18

86531235

BUSHING,M6 ID x 40mm OD x 13mm

4шт.

19

86588450

WASHER,6.6mm ID x 12mm OD x 1.6mm Thk

2шт.

20

87032582

SEALING STRIP,15mm W x 1250mm L x 4mm Thk

1шт.

21

84073086

LOCK BOLT,Pan HD, M6 x 20mm

5шт.

22

84072877

WASHER,6.6mm ID x 22mm OD x 2mm Thk

9шт.

23

84007540

SCREW,Pozidrive, Pan HD, M6 x 25mm, Cl 4.8

2шт.

24

86500656

LOCK NUT,M6 x 1, Cl 8

2шт.

25

300352

SCREW,Phillips Drive, Flat HD, M8 x 1.25 x 40mm, Cl 4.8

2шт.

26

87681210

FLANGE NUT,M8 x 1.25, Cl 10

3шт.

27

86999310

CLIP

Retainer

2шт.

28

82000409

BALL STUD,M8 x 1.25

Door Regulator Pivot

2шт.

29

87280262

LOCKING HANDLE

Outer, LH

1шт.

30

86531231

GASKET

Small

1шт.

31

84989696

SPACER

Steel

1шт.

32

86521017

GASKET

Large

1шт.

33

84064278

SPACER

Large

1шт.

34

84989694

WASHER

Handle

1шт.

35

84989695

NUT,M28

1шт.

36

47432363

GUARD

Striker

1шт.

37

47751976

SCREW

M8 x 50mm Flat

1шт.

38

12654409

WASHER

8.15mm x 17mm x 3mm

1шт.

39

87037148

PLATE

Striker

1шт.

40

47432306

FOAM

Striker

1шт.

Выбрано товаров: 40
