Запчасти Case IH 7140 (80.180.AQ[05]) - VAR - 425554 - SPOUT, PIVOT, UNLOADING TUBE (80) - CROP STORAGE/UNLOADING

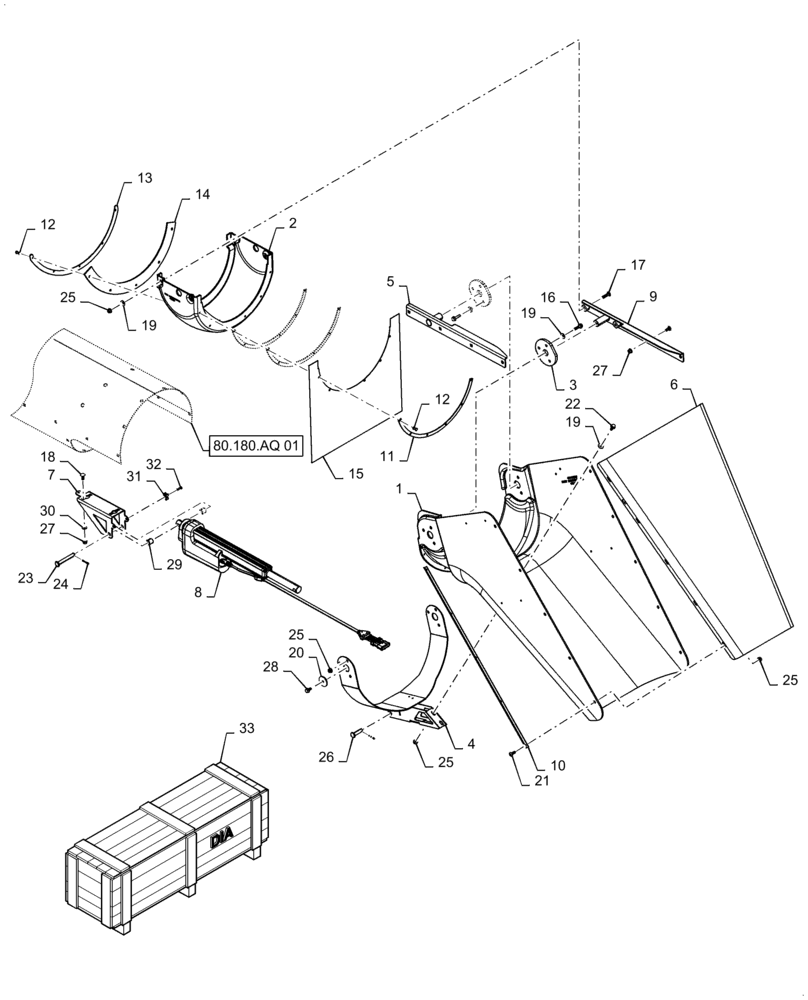

Схема запчастей Case IH 7140 - (80.180.AQ[05]) - VAR - 425554 - SPOUT, PIVOT, UNLOADING TUBE (80) - CROP STORAGE/UNLOADING
14
17
24
30
2
27
31
8
16
3
10
4
7
29
13
19
12
80.180.aq 01
5
25
26
12
20
25
27
18
11
33
28
19
25
15
1
6
32
21
9
19
25
23
22

Артикул

Название

Примечание

Количество

1

47449507

SPOUT

Unload Tube

1шт.

2

47558070

SUPPORT

Boot

1шт.

3

84208552

SPACER,25.8mm ID x 110mm OD x 9mm Thk

2шт.

4

84522311

STRAP

Actuator

1шт.

5

47558167

BRACKET

Support, RH

1шт.

6

84550645

SPOUT,615.5mm W x 920mm L

Top

1шт.

7

47797679

BRACKET

Actuator

1шт.

8

47789647

ACTUATOR

Spout

1шт.

9

47558169

BRACKET

Support, LH

1шт.

10

84327223

PLATE

Fixing

2шт.

11

84380852

SUPPORT

Seal, Front

3шт.

12

87610697

RIVET,3/16" OD x 0.825" OAL

11шт.

13

47446294

SUPPORT

Seal, Rear

2шт.

14

47437518

SEAL

Rear

1шт.

15

47445009

SEAL

Front

1шт.

16

87030775

BOLT,M8 x 38.1mm, Cl 10.9

6шт.

17

87682386

CARRIAGE BOLT,M8 x 1.25 x 35mm, Cl 10.9

4шт.

18

87682383

CARRIAGE BOLT,M8 x 1.25 x 20mm, Cl 10.9

6шт.

19

378243

WASHER,8.4mm ID x 21mm OD x 1.6mm Thk

12шт.

20

322

WASHER,8.73mm ID x 42.07mm OD x 3.43mm Thk

2шт.

21

86975890

SCREW,Torx, Pan HD, M8 x 1.25 x 20mm, Cl 8.8

10шт.

22

87656137

BOLT,Flange Hex, M8 x 20mm, Cl 10.9

2шт.

23

86639103

CLEVIS PIN,M12 x 90mm OAL

1шт.

24

130004

COTTER PIN,2.9mm OD x 31.4mm OAL

2шт.

25

87681210

FLANGE NUT,M8 x 1.25, Cl 10

22шт.

26

412027

CLEVIS PIN,M12 x 45mm OAL

1шт.

27

86507066

FLANGE NUT,M8 x 1.25, Cl 10

6шт.

28

87681207

BOLT,M8 x 24.1mm, Cl 10.9

2шт.

29

87305403

SPACER,13.51mm ID x 19.05mm OD x 17.5mm Thk

2шт.

30

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

4шт.

31

86590413

BASE,15.87mm W x 22.22mm OAL x 9.9mm Thk

1шт.

32

445394

RIVET,Pop, 3/16" x 1/2" OAL

1шт.

33

47809921

KIT

Pivot Spout Unload Assy, Incl 1 - 32. Inst Sheet 47809922

1шт.

Выбрано товаров: 33
