Запчасти Case IH 7140 (55.512.BL[02]) - CONTROL PANEL, RH (55) - ELECTRICAL SYSTEMS

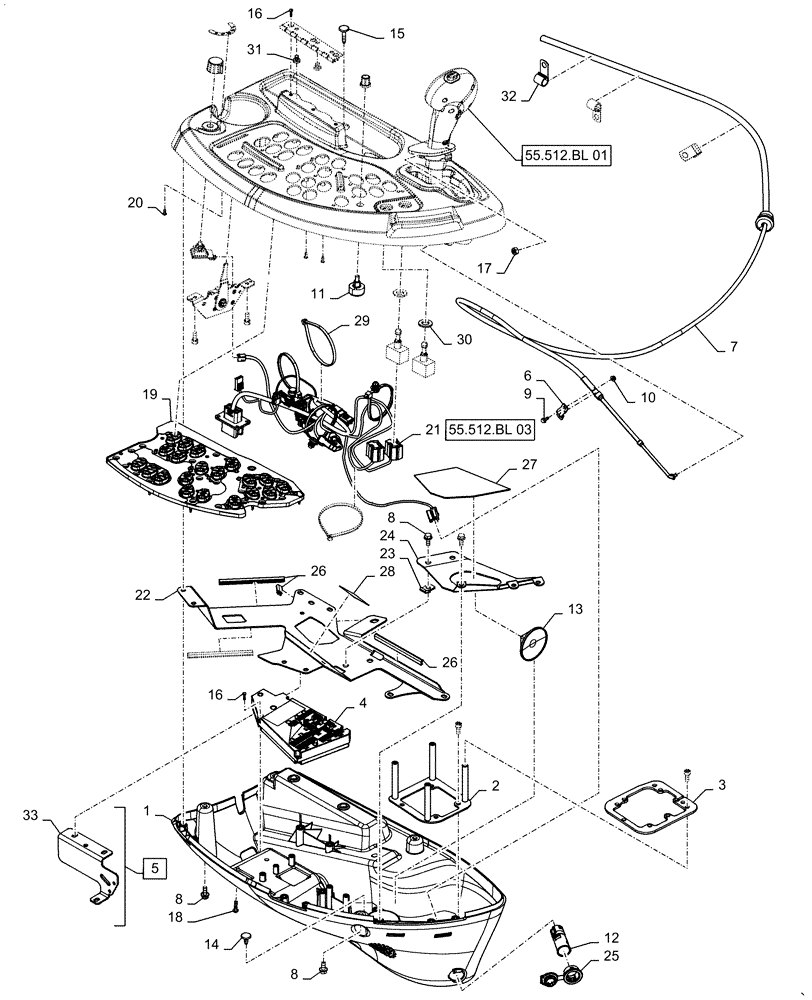

Схема запчастей Case IH 7140 - (55.512.BL[02]) - CONTROL PANEL, RH (55) - ELECTRICAL SYSTEMS
55.512.bl 01
33
16
13
25
27
8
7
10
6
31
8
28
11
19
17
21
4
16
26
24
18
8
1
14
23
5
15
32
26
2
9
20
12
3
29
22
30
55.512.bl 03

Артикул

Название

Примечание

Количество

1

47682591

SHELL

Lower Console

1шт.

2

84547427

SPACER

Handle

1шт.

3

84547412

BEZEL

Handle Spacer

1шт.

4

47506975

MODULE

Control

1шт.

5

47836131

BRACKET

Throttle And Propulsion Cable, Incl 33

1шт.

6

A75815

CLAMP

Cable

1шт.

7

47825890

CABLE

Hydro

1шт.

8

87695418

FLANGE BOLT,M6 x 1.0 x 16mm, Cl 10.9

18шт.

9

841-4410

SCREW,HWH, M4 x 10mm, Cl 4.8

2шт.

10

87301238

NUT,Flange Hex, M4 x 0.7

M4

2шт.

11

114551A1

POTENTIOMETER,2500 Ohm, 500V

HVAC Controls

3шт.

12

388812A1

OUTLET

10A, 12VDC

1шт.

13

86998255

SPEAKER

Console

1шт.

14

10589928

SCREW,Flat Hd, M6 x 20.2mm OAL 10mm Collar

3шт.

15

47418720

SCREW,Flat W/ Collar M6 x 33.2mm OAL 10mm Collar

2шт.

16

86599775

SCREW,M3 x 0.5 x 14.4mm OAL, Cl 4.8

4шт.

17

7770

NUT,Hex, 1/4 - 20, Cl 5

1шт.

18

117067A1

SELF-TAP SCREW,Pan Hd, #10-24 x 3/4"

2шт.

19

47477966

CONTROL PANEL

Console

1шт.

20

50631

SCREW,Self Tapping, M6 x 0.5" OAL

25шт.

21

47628709

WIRE HARNESS

RH Console

1шт.

22

47391901

BRACKET

Support

1шт.

23

87016585

NUT,Spring, M6 x 1

2шт.

24

47422909

BRACKET

Reinforcement

1шт.

25

84556691

COVER

Dust, 10A DC Outlet

1шт.

26

47416208

TRIM,115mm L

Edge

4шт.

27

47416206

PADDING

Wire Protector

1шт.

28

47416411

DECAL

Reinforcement Bracket

1шт.

29

86566990

CABLE TIE,292mm OAL x 4.8mm W

3шт.

30

86511324

WASHER,13mm ID x 24mm OD x 2.5mm Thk

2шт.

31

44669

SCREW

M6 x 8

3шт.

32

87301490

CLAMP,12.7mm, Coat, 10.3mm Bolt Hole, J Type

5шт.

33

47836129

BRACKET

Throttle

1шт.

Выбрано товаров: 33
