Запчасти Case IH 7130 (90.118.11) - LADDER, OPERATORS (90) - PLATFORM, CAB, BODYWORK AND DECALS

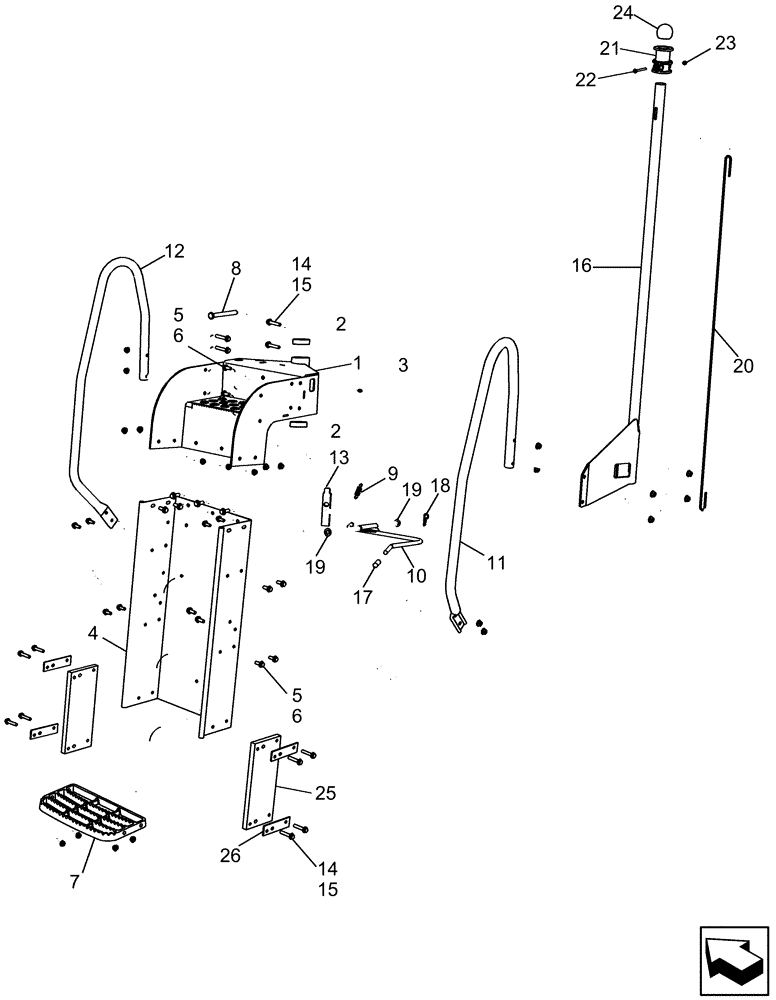

Схема запчастей Case IH 7130 - (90.118.11) - LADDER, OPERATORS (90) - PLATFORM, CAB, BODYWORK AND DECALS
14
4
16
26
7
11
15
22
5
12
5
18
13
19
2
19
17
15
24
3
8
9
20
2
10
21
6
14
1
23
25
6

Артикул

Название

Примечание

Количество

1

84165141

SUPPORT ASSY.

Incl 2, 3

1шт.

2

142381A1

BUSHING,50.72mm ID x 55.58mm OD x 25.65mm L

2шт.

3

219-87

LUBE NIPPLE,1/4" - 28 NPTF

1шт.

4

87536623

CHANNEL

Ladder Rear

1шт.

5

86705429

BOLT,M10 x 34.2mm OAL, Full Thd, Cl 10.9

23шт.

6

86050279

FLANGE NUT,M10 x 1.5, Cl 10

23шт.

7

87301185

STEP

4шт.

8

728-12120

CLEVIS PIN

1шт.

9

87283313

SPRING

Spreader Lock Handle

1шт.

10

87703650

SPRING

Ladder

1шт.

11

84164335

HANDRAIL

Right Hand

1шт.

12

84164338

HANDRAIL

Left Hand

1шт.

84158639

HANDRAIL

Left Hand (EU only) Pcture shown is NA

1шт.

13

84195137

PIN,28.6mm OD x 142mm L

Ladder Latch

1шт.

14

857-10050

BOLT,Hvy Hex, M10 x 50mm, Cl 10.9

12шт.

15

86619802

FLANGE NUT,M10 x 1.5, Cl 8

12шт.

16

87536342

ARM

ARM ASSEMBLY, Ladder Latch, Incl 20, 21 - 24

1шт.

17

324455A1

PROTECTOR

Ladder Handle

1шт.

18

216698

COTTER PIN,0.125" OD x 1.75" L

1шт.

19

86511324

WASHER,13mm ID x 24mm OD x 2.5mm Thk

2шт.

20

87536366

ADJUSTMENT ROD

Ladder Latch

1шт.

21

349015A1

KNOB

Ladder Latch

1шт.

22

840-1660

SCREW,Pan HD, M6 x 60mm, Cl 4.8

1шт.

23

832-10406

NUT,M6 x 1, Cl 8

1шт.

24

87109879

KNOB

Ladder Latch

1шт.

25

87551810

CANVAS

Ladder Bottom Step

2шт.

26

87301177

PLATE

Belting Support

4шт.

Выбрано товаров: 27
