Запчасти Case IH 7130 (90.102.08[02]) - ENGINE COVERS, STEPS/LOWER INSTALLATION 5/6/7130 T2 AND T4 (90) - PLATFORM, CAB, BODYWORK AND DECALS

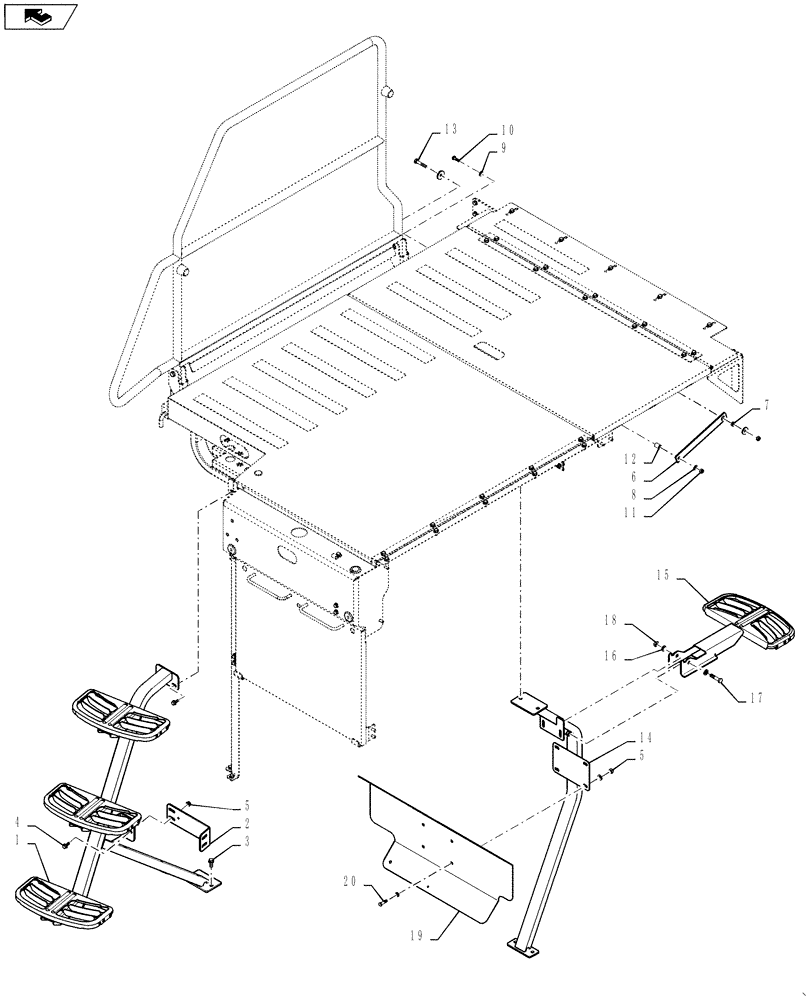

Схема запчастей Case IH 7130 - (90.102.08[02]) - ENGINE COVERS, STEPS/LOWER INSTALLATION 5/6/7130 T2 AND T4 (90) - PLATFORM, CAB, BODYWORK AND DECALS
14
18
13
1
15
19
2
5
12
8
20
7
6
5
9
16
10
4
17
home
3
11

Артикул

Название

Примечание

Количество

1

84522429

STEP

1шт.

84309526

BRACKET

Strap, LH, Not Shown, EU Only

1шт.

84309353

BRACKET

Strap, RH, Not Shown, EU Only

1шт.

2

84522427

BRACKET

1шт.

3

87698836

BOLT,M10 x 25mm, Full Thd, Cl 10.9

2шт.

4

87656137

BOLT,Flange Hex, M8 x 20mm, Cl 10.9

6шт.

5

86507066

FLANGE NUT,M8 x 1.25, Cl 10

6шт.

6

84254778

STRAP

1шт.

7

87281729

BUSHING

1шт.

8

140041

WASHER,M8 x 28mm OD x 3mm Thk

2шт.

9

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

2шт.

10

43127

BOLT,Hex, M8 x 1.25 x 25mm, Cl 8.8

1шт.

11

9706690

NUT,M8 x 1.25, Cl 8

2шт.

12

86580795

SPACER

1шт.

13

43129

BOLT,Hex, M8 x 1.25 x 40mm, LH Thd, Cl 8.8

1шт.

14

84277127

SUPPORT TUBE

1шт.

15

84283959

STEP

1шт.

16

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

2шт.

17

87695408

BOLT,M10 x 1.5 x 100.4mm OAL, Cl 10.9

1шт.

18

87547587

LOCK NUT,Hex, M10 x 1.5, Cl 10

1шт.

19

84253655

PROTECTION PLATE

1шт.

20

87681207

BOLT,M8 x 24.1mm, Cl 10.9

4шт.

Выбрано товаров: 22
