Запчасти Case IH 7130 (74.135.07[02]) - CHAFF SPREADER ASSEMBLY, MOUNTING (74) - CLEANING

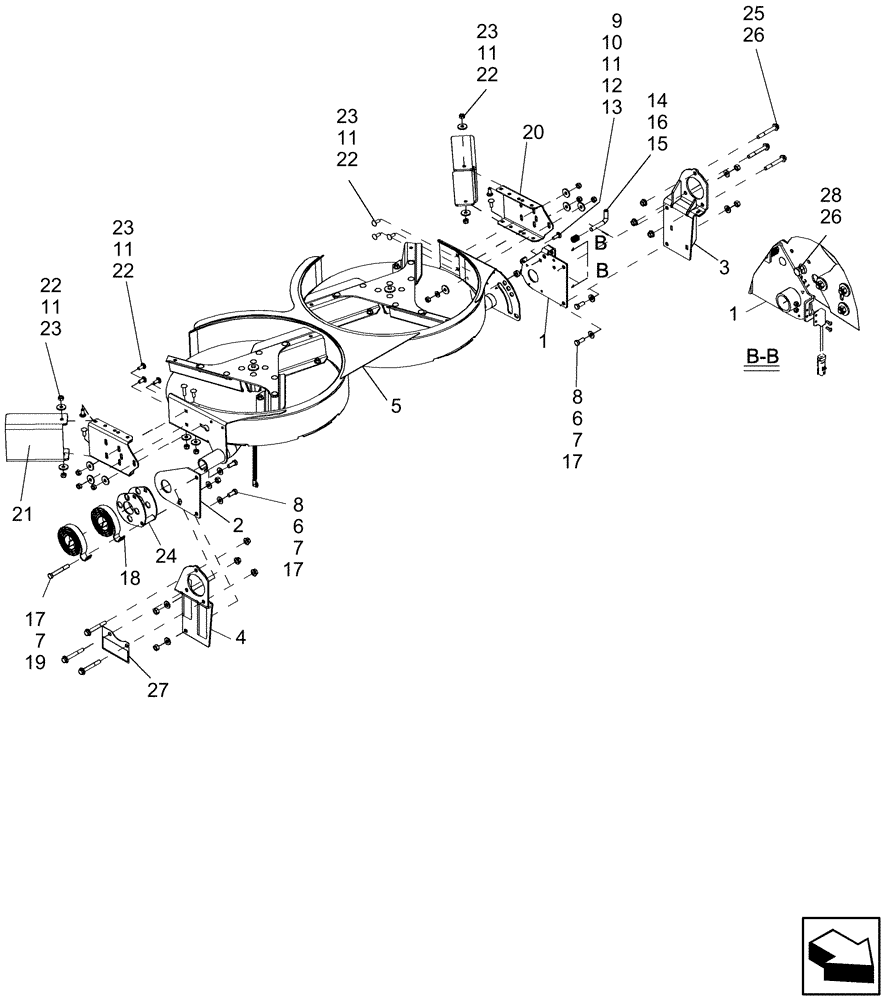

Схема запчастей Case IH 7130 - (74.135.07[02]) - CHAFF SPREADER ASSEMBLY, MOUNTING (74) - CLEANING
1
23
1
8
12
26
22
10
17
16
23
24
22
26
23
16
23
17
11
13
17
22
14
20
25
7
2
7
22
17
6
4
12
19
6
15
13
17
18
23
7
9
14
7
8
8
6
10
7
26
5
3
22
11
21
7
11
28
8
23
19
6
11
9
15
11
23
25
22
27
26
11
22
11
11
11
22
23
11
17
28

Артикул

Название

Примечание

Количество

1

84130185

BRACKET

Left Hand

1шт.

2

87709925

BRACKET

Right Hand

1шт.

3

87703726

BRACKET

Straw Spreader Mount, Left Hand

1шт.

4

87703732

BRACKET

Straw Spreader Mount, Right Hand

1шт.

5

NSS

NOT SOLD SEPARAT

STRAW SPREADER ASSEMBLY

1шт.

6

87364

WASHER,0.53" ID x 1.06" OD x 0.1" Thk

4шт.

7

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

5шт.

8

9706687

BOLT,M12 x 1.75 x 30mm, Cl 8.8

4шт.

9

86512446

CARRIAGE BOLT,M10 x 1.5 x 30mm, Cl 8.8

1шт.

10

86997386

BUSHING,11.15mm ID x 22.23mm OD x 8mm L

1шт.

11

140042

WASHER,11mm ID x 34mm OD x 3mm Thk

9шт.

12

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

1шт.

13

100016

NUT,M10 x 1.5, Cl 8

1шт.

14

86611330

PIN,16.56mm OD

1шт.

15

87913

LOCK PIN,3.17mm OD x 31.75mm L, Slotted

1шт.

16

86611329

SPRING

1шт.

17

9706685

NUT,M12 x 1.75, Cl 8

5шт.

18

86974376

SPRING

2шт.

19

86508581

BOLT,Hex, M12 x 90mm, Cl 8.8

1шт.

20

87703483

DEFLECTOR

2шт.

21

87044160

BRACKET

2шт.

22

86633356

CARRIAGE BOLT,M10 x 34.8mm, Cl 8.8

10шт.

23

100037

LOCK NUT,M10 x 1.5, Cl 8

10шт.

24

87107811

PLATE

Spring Loaded

1шт.

25

87698847

FLANGE BOLT,M12 x 90mm, Cl 10.9

6шт.

26

86512497

FLANGE NUT,M12 x 1.75, Cl 10

8шт.

27

87752165

PLATE ASSY.

Mounting

1шт.

28

9824642

BOLT,M12 x 1.75 x 42.68mm, Cl 10.9

1шт.

29

84174209

HANDLE

Chaff Spreader

1шт.

30

84014117

DECAL

Caution

1шт.

31

433741A1

GRIP

Sieve Adjust

1шт.

32

87479318

DECAL

Warning

1шт.

Выбрано товаров: 32
