Запчасти Case IH 7120 (10.106.04[01]) - SHAFT & ROCKER ARMS - 7120/7120(LA) (10) - ENGINE

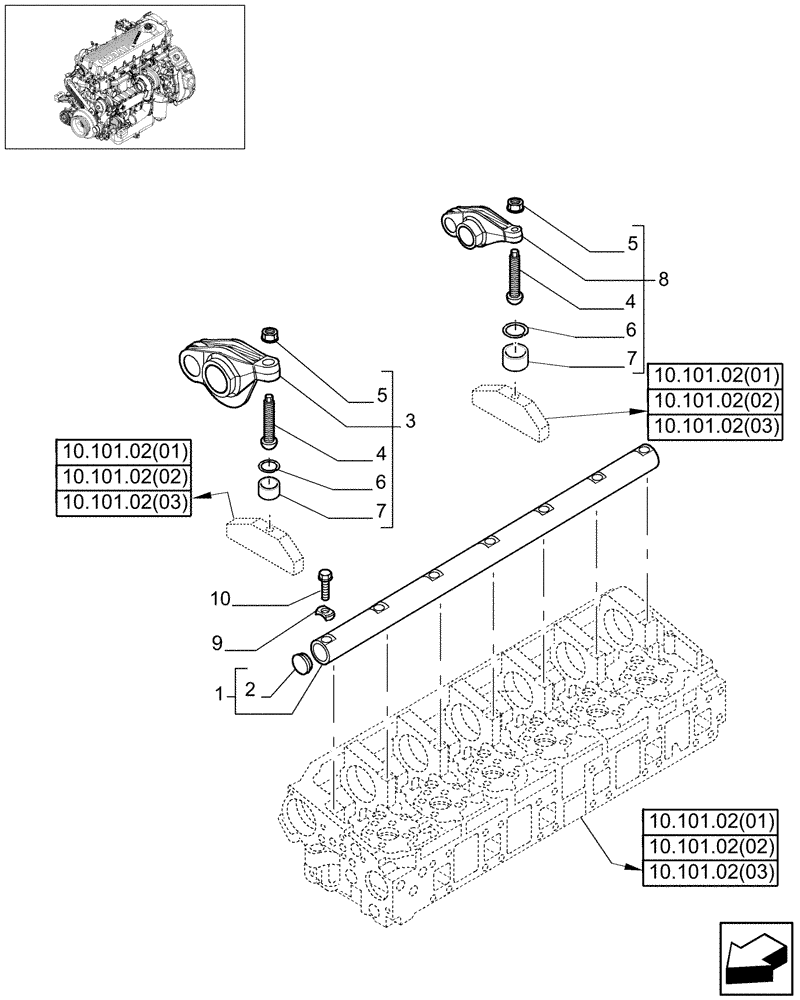

Схема запчастей Case IH 7120 - (10.106.04[01]) - SHAFT & ROCKER ARMS - 7120/7120(LA) (10) - ENGINE
5
9
10
2
5
4
3
8
6
1
7
7
6
4
10.101.02(01)
10.101.02(03)
10.101.02(02)
10.101.02(01)
10.101.02(03)
10.101.02(02)
10.101.02(01)
10.101.02(03)
10.101.02(02)

№

Артикул

Название

Примечание

Количество

1

504189213

SHAFT

ASSY

1шт.

2

16988301

PLUG,Lock, 20mm Dia

D = 20 mm

2шт.

3

504127124

ROCKER ARM

ASSY

6шт.

4

NSS

NOT SOLD SEPARAT

Screw

2шт.

5

504059553

NUT

2шт.

6

17084376

RING

2шт.

7

500300903

SLIDING PAD

2шт.

8

504165682

ROCKER ARM

ASSY

6шт.

9

504188241

SPACER

7шт.

10

16679435

BOLT

7шт.

Выбрано товаров: 10
