Запчасти Case IH 7120 (88.080.04) - SIGNAL PLATES FOR UNLOADING TUBE; EUROPE ONLY - 7120, 8120, 9120 (88) - ACCESSORIES

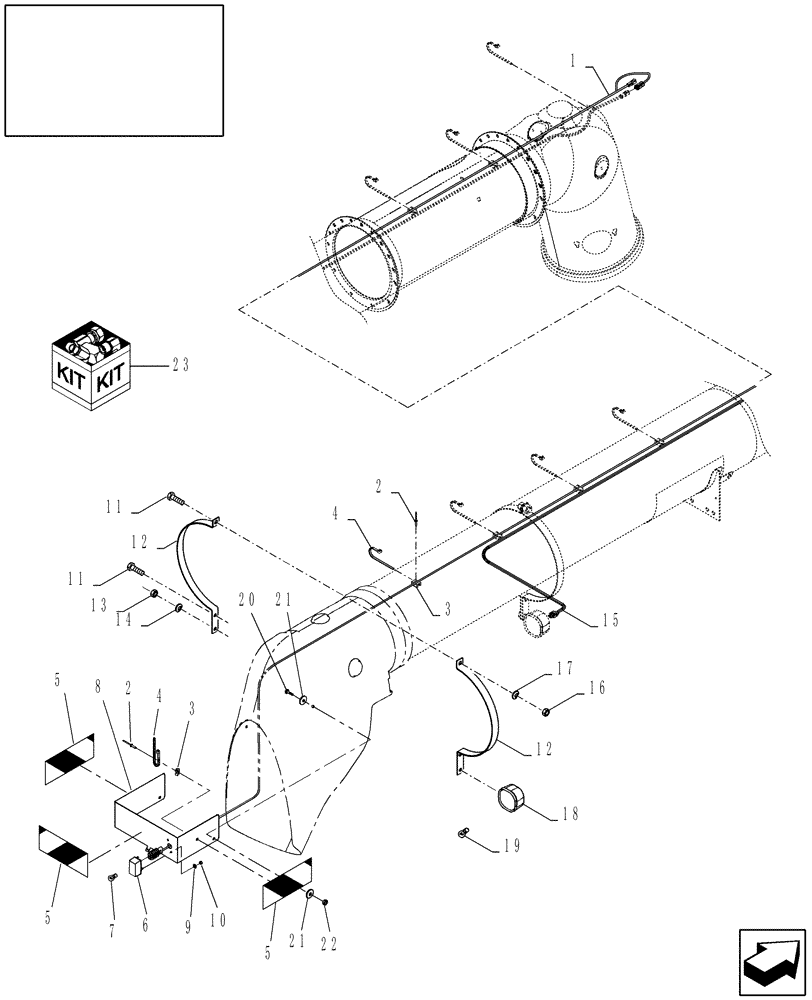

Схема запчастей Case IH 7120 - (88.080.04) - SIGNAL PLATES FOR UNLOADING TUBE; EUROPE ONLY - 7120, 8120, 9120 (88) - ACCESSORIES
7
11
5
18
3
2
5
16
5
9
22
10
15
12
4
20
14
11
1
6
2
21
4
3
8
23
12
19
13
17
21

Артикул

Название

Примечание

Количество

1

86610718

WIRE HARNESS

1шт.

2

325911

RIVET,Pop, 4.75mm OD x 7.4mm L

2шт.

3

86590413

BASE,15.87mm W x 22.22mm OAL x 9.9mm Thk

1шт.

4

86566989

CABLE TIE,208mm L

CABLE STRAP

2шт.

5

84441358

DECAL

1шт.

6

84429842

LAMP

(7)

1шт.

7

86616250

BULB,12V, 5W

1шт.

8

87573924

BRACKET

1шт.

9

9824326

WASHER,5.3mm ID x 10mm OD x 1mm Thk

2шт.

10

43440

LOCK NUT,M5 x .8, Cl 8

2шт.

11

43139

BOLT,M10 x 1.5 x 25mm, Cl 8.8

2шт.

12

87553982

BRACKET

2шт.

13

9706690

NUT,M8 x 1.25, Cl 8

1шт.

14

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

1шт.

15

87727145

UNLOADING TUBE,6000 mm L

Signal Plates For Unloading Tube

1шт.

16

100016

NUT,M10 x 1.5, Cl 8

2шт.

17

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

2шт.

18

84067907

WORK LAMP,Halogen, 12V, 37.5W, Clear

(19)

1шт.

19

9847313

BULB,#894, 12V, 37.5W

1шт.

20

120100

BOLT,M6 x 20mm, Cl 8.8

3шт.

21

9824259

WASHER,6.4mm ID x 12mm OD x 1.6mm Thk

6шт.

22

353308

NUT,M6 x 1.0, Cl 8

3шт.

23

87544261

UNLOAD TUBE SIGNAL P

Kit; Incl Refs 1 Thru 7, 8 Thru 10, & 20 Thru 22

1шт.

Выбрано товаров: 23
