(80.154.04) - DIA KIT CANVAS ASSY, GRAINTANK EXT. AFX7120

Запчасти Case IH 7120 (80.154.04) - DIA KIT CANVAS ASSY, GRAINTANK EXT. AFX7120 (80) - CROP STORAGE/UNLOADING

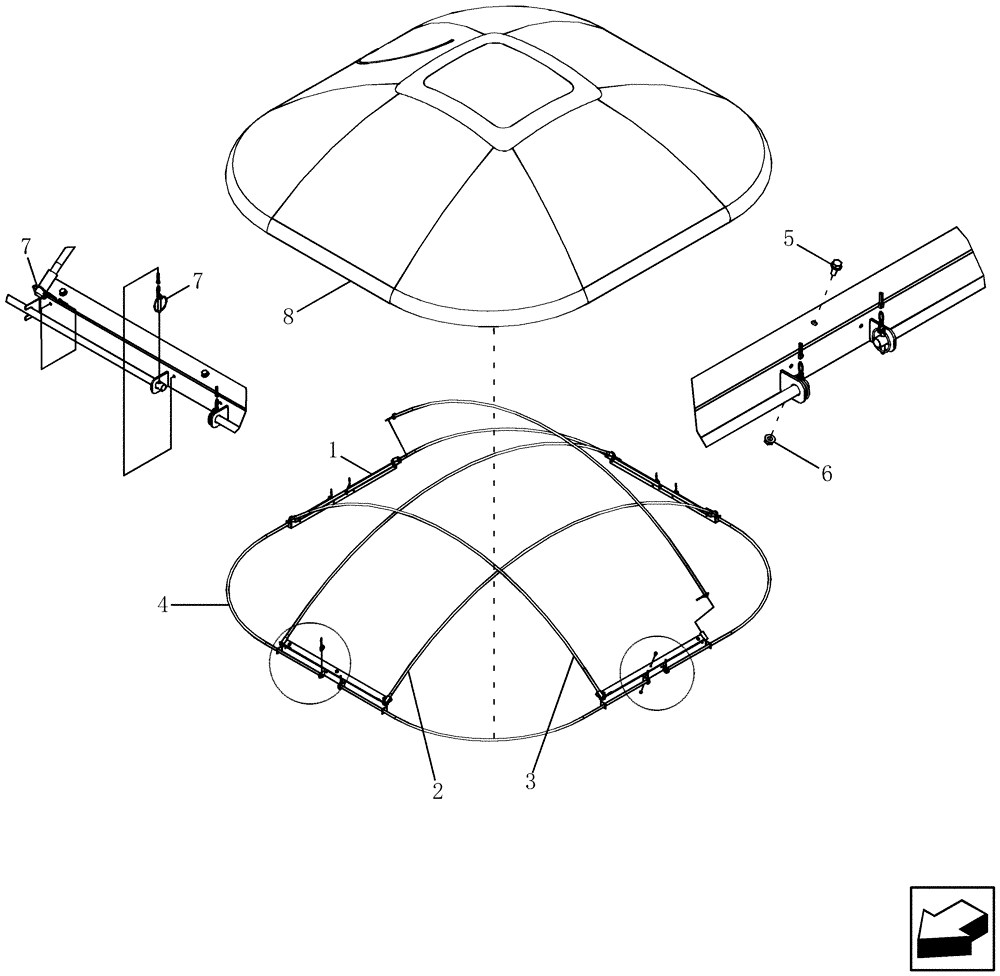

Схема запчастей Case IH 7120 - (80.154.04) - DIA KIT CANVAS ASSY, GRAINTANK EXT. AFX7120 (80) - CROP STORAGE/UNLOADING
7
4
5
8
2
6
3
1
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

84154949

SUPPORT ASSY.

4шт.

2

84175795

PIPE

2шт.

3

84175799

PIPE

2шт.

4

84175801

PIPE

4шт.

5

9804258

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

12шт.

6

9804277

FLANGE NUT,Hex, M8 x 1.25, Cl 8

12шт.

7

87106279

PIN,6.4mm OD

16шт.

8

84187375

CANVAS

12330 L / 350 Bushel

1шт.

9

84201536

INSTRUCTION

1шт.

Выбрано товаров: 9
