Запчасти Case IH 7120 (80.150.07) - GRAIN TANK COVER - MY10 - 350 BU, 315 BU (80) - CROP STORAGE/UNLOADING

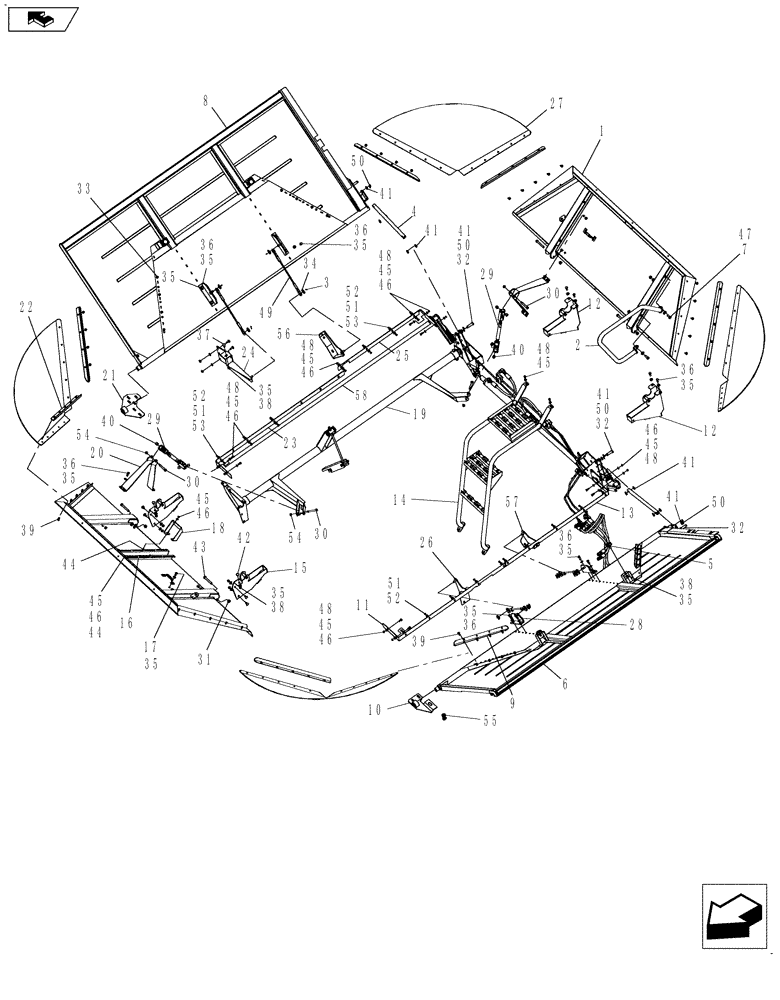

Схема запчастей Case IH 7120 - (80.150.07) - GRAIN TANK COVER - MY10 - 350 BU, 315 BU (80) - CROP STORAGE/UNLOADING
21
48
39
9
46
35
3
12
53
36
32
55
41
24
46
36
51
11
20
35
41
45
48
30
1
52
26
34
36
23
35
48
31
19
27
4
35
14
2
13
8
40
50
58
44
15
49
30
12
38
40
38
35
35
45
5
41
42
50
51
16
35
45
46
17
36
35
54
51
33
43
52
48
7
36
22
50
53
35
48
57
41
6
50
39
46
46
38
52
29
47
41
29
44
45
37
18
28
10
35
25
45
35
36
30
54
46
32
45
41
56
32
45
45
48
46
home

Артикул

Название

Примечание

Количество

1

84216233

EXTENSION

Front and Rear, 7120 Only

2шт.

1

84216228

EXTENSION

Front & Rear, 8120 & 9120 Only

2шт.

2

87548619

HANDLE

1шт.

3

130004

COTTER PIN,2.9mm OD x 31.4mm OAL

8шт.

4

84152697

UPPER LINK,17.46mm ID x 423mm L

2шт.

5

190029

STOP,M10 x 1.0 x 20mm OD, Rubber

4шт.

6

84187304

COVER

with Bearing

1шт.

7

9706687

BOLT,M12 x 1.75 x 30mm, Cl 8.8

, Serial Range: -84216228

2шт.

8

84187312

COVER

R.H., with bearing

1шт.

9

84165687

ANGLE

7120 Only

4шт.

9

87491037

ANGLE

8120 and 9120 Only

4шт.

10

87485360

HINGE

L.H.

1шт.

11

87491027

ANGLE

1шт.

12

84174215

HINGE

2шт.

13

87491029

ANGLE

1шт.

14

86976398

LADDER

1шт.

15

87552212

HINGE

2шт.

16

86975528

BRACKET

7120

1шт.

16

86975526

BRACKET

8120 & 9120

1шт.

17

43138

BOLT,Hex, M10 x 1.5 x 20mm, Cl 8.8

8шт.

18

86975897

BRACKET

1шт.

19

REF

INSTRUCTION

Cover Linkage

1шт.

20

87491039

BRACKET

2шт.

21

87485361

HINGE

with bearing

1шт.

22

86975516

ANGLE

7120

4шт.

22

86975514

ANGLE

8120, 9120

4шт.

23

87491028

ANGLE

1шт.

24

84187736

BRACKET

R.H. Front, Stop Anchor, Red

1шт.

25

87491030

ANGLE

R.H. Rear, Red

1шт.

26

84187734

BRACKET, SUPPORTING

L.H. Rear Stop Anchor, Red

1шт.

27

86975520

SHEET

7120

4шт.

27

86975734

SHEET

8120, 9120

4шт.

28

84194824

ANGLE

Upper Stop Anchor, Dark Gray

4шт.

29

REF

INSTRUCTION

2шт.

30

84182839

SCREW,M10 x 1.5 x 66.70mm, Heat Treated Steel

4шт.

31

100038

NUT,M12 x 1.75, Cl 8

4шт.

32

362528

CLEVIS PIN,M16 x 55mm OAL

4шт.

33

86610200

THREADED INSERT,M8 x 1.25

16шт.

34

87016607

WASHER,13.5mm ID x 37mm OD x 3mm Thk

8шт.

35

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

41шт.

36

43139

BOLT,M10 x 1.5 x 25mm, Cl 8.8

20шт.

37

86633356

CARRIAGE BOLT,M10 x 34.8mm, Cl 8.8

3шт.

38

100016

NUT,M10 x 1.5, Cl 8

13шт.

39

86975890

SCREW,Torx, Pan HD, M8 x 1.25 x 20mm, Cl 8.8

36шт.

40

87348842

SPACER,13.5mm ID x 19.18mm OD x 13.2mm L

8шт.

41

13507701

WASHER,16.4mm ID x 27mm OD x 2mm Thk

12шт.

42

120041

CARRIAGE BOLT,M10 x 20mm, Cl 8.8

6шт.

43

86508581

BOLT,Hex, M12 x 90mm, Cl 8.8

4шт.

44

86507486

CARRIAGE BOLT,M8 x 1.25 x 20mm, Cl 8.8

5шт.

45

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

31шт.

46

9706690

NUT,M8 x 1.25, Cl 8

17шт.

47

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

2шт.

48

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

14шт.

49

47983277

CABLE

4шт.

50

216698

COTTER PIN,0.125" OD x 1.75" L

4шт.

51

12643701

WASHER,6.15mm ID x 18mm OD x 1.5mm Thk

16шт.

52

86508568

BOLT,Hex, M6 x 1 x 16mm, Cl 8.8

13шт.

53

9706755

NUT,M6, Cl 8

3шт.

54

100037

LOCK NUT,M10 x 1.5, Cl 8

4шт.

55

86639323

WASHER,17.5mm ID x 30mm OD x 4mm Thk

2шт.

56

84187730

BRACKET, SUPPORTING

R.H. Rear Stop Anchor, Red

1шт.

57

84187731

BRACKET, SUPPORTING

L.H. Rear Stop Anchor, Red, Serial Range: -84180932

1шт.

58

84234742

DOOR SEAL,22mm OD x 2286mm L

2шт.

Выбрано товаров: 63
