(35.910.02) - HYDRAULIC LINES - CLEANING FAN DRIVE

Запчасти Case IH 7120 (35.910.02) - HYDRAULIC LINES - CLEANING FAN DRIVE (35) - HYDRAULIC SYSTEMS

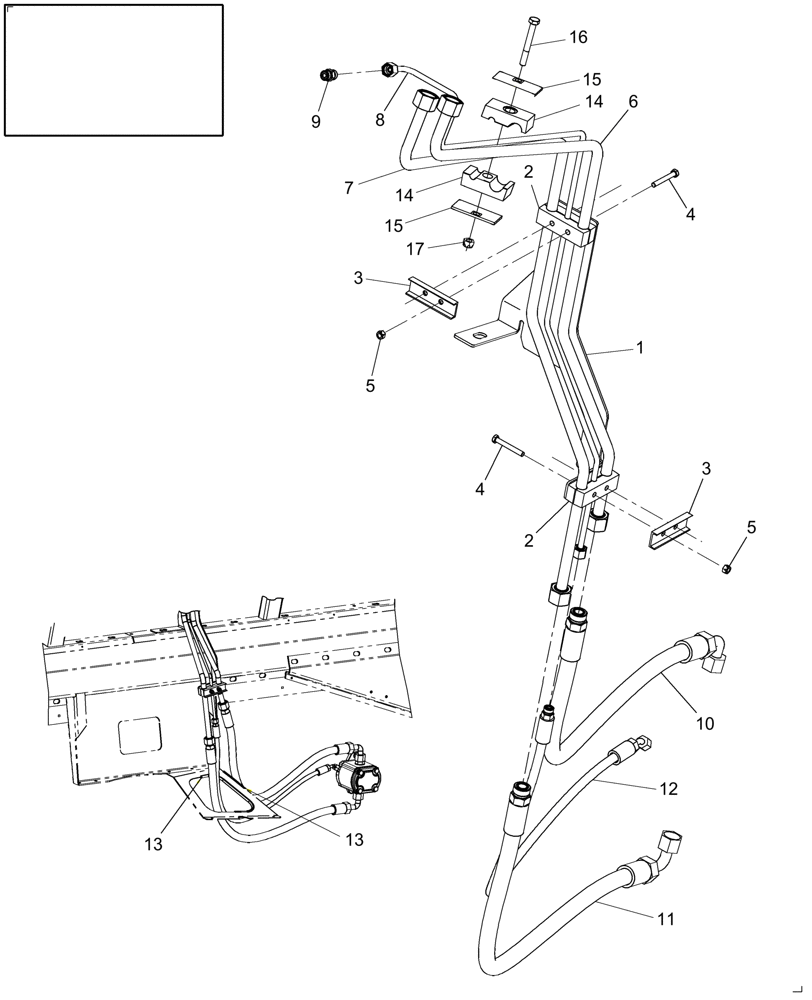

Схема запчастей Case IH 7120 - (35.910.02) - HYDRAULIC LINES - CLEANING FAN DRIVE (35) - HYDRAULIC SYSTEMS
7
2
13
4
6
3
14
16
3
12
5
8
1
14
17
4
13
5
10
2
11
15
15
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87108750

BRACKET

1шт.

7120 Only

1шт.

1

87108752

BRACKET

1шт.

8120 & 9120 Only

1шт.

2

86998883

CLAMP

Hydraulic Tube

2шт.

3

87000242

CHANNEL

Clamp Back-Up

2шт.

4

120061

BOLT,Hex, M8 x 60mm L, Cl 8.8

4шт.

5

832-46408

NUT,M8 x 1.25, Cl 8

4шт.

6

87397390

HYD TUBE,20 mm OD x 810.3 mm L

Supply, Cleaning Fan

1шт.

7120 Only

1шт.

6

86996187

HYD TUBE,0.75" OD

Supply, Cleaning Fan

1шт.

8120 & 9120 Only

1шт.

7

86998289

HYD TUBE,0.75" OD

Return, Cleaning Fan

1шт.

7120 Only

1шт.

7

86998285

HYD TUBE,0.75" OD

Return, Cleaning Fan

1шт.

8120 & 9120 Only

1шт.

8

87106610

HYD TUBE,0.375" OD

Drain, Cleaning Fan

1шт.

7120 Only

1шт.

8

87106611

HYD TUBE,0.375" OD

Drain, Cleaning Fan

1шт.

8120 & 9120 Only

1шт.

9

84431546

UNION,11/16"-16 ORFS

1шт.

10

87105727

FLEXIBLE HOSE

Supply, Fan Motor

1шт.

11

86998746

FLEXIBLE HOSE

Return, Fan Motor

1шт.

12

86998747

FLEXIBLE HOSE

Drain, Fan Motor

1шт.

13

86516805

SOFT TRIM,31-3/4" L

31-3/4"; Cut To Fit

1шт.

14

87000154

CLAMP

1шт.

15

87000230

PLATE

2шт.

16

300510

BOLT,Hex, M8 x 65mm, Cl 8.8

1шт.

17

86629542

NUT,M8 x 1.25, Cl 8.8

1шт.
