(10.210.AF) - ENGINE FUEL LINE

Запчасти Case IH 7088 (10.210.AF) - ENGINE FUEL LINE (10) - ENGINE

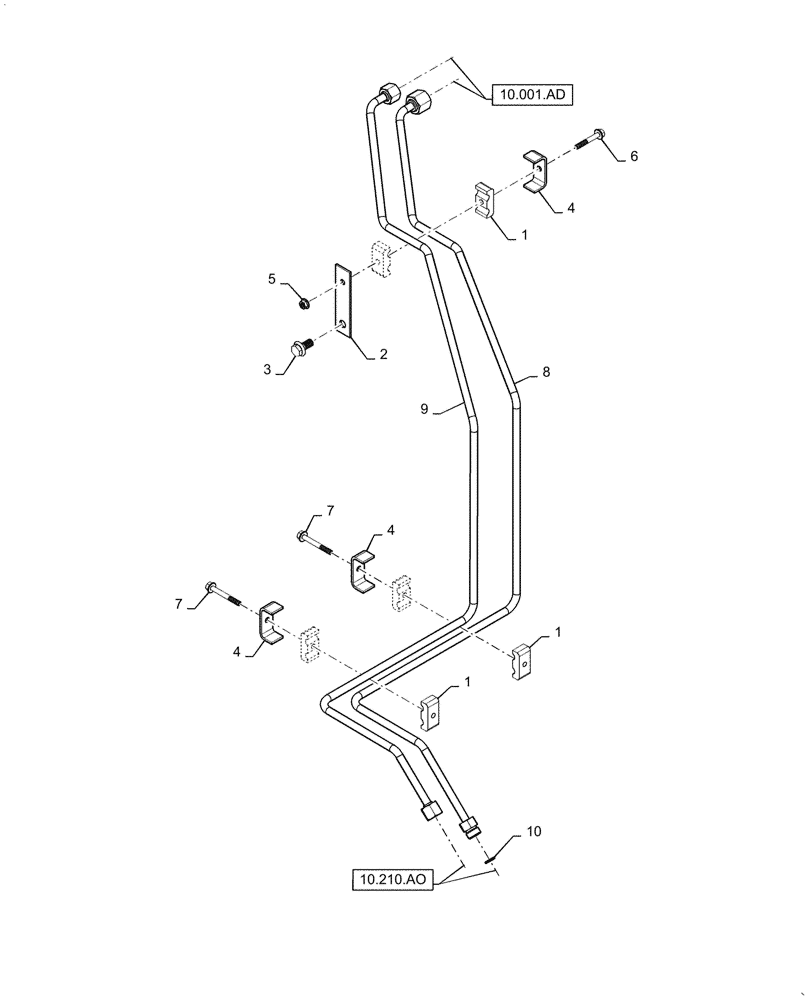

Схема запчастей Case IH 7088 - (10.210.AF) - ENGINE FUEL LINE (10) - ENGINE
10.001.ad
10
1
7
2
5
6
4
8
9
4
4
1
7
3
1
10.210.ao
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

430357

CLAMP

Hose

6шт.

2

1330564C1

PLATE

Fuel Line Support

1шт.

3

409-7612

BOLT,3/8"-16 x 1.09" OAL

1шт.

4

431941

SUPPORT

Clamp

3шт.

5

86050300

FLANGE NUT,M6 x 1.0, Cl 10

1шт.

6

87670759

FLANGE BOLT,M6 x 1.0 x 46.6mm, Cl 10.9

1шт.

7

87670760

FLANGE BOLT,M6 x 56.6mm, Cl 10.9

2шт.

8

87487587

TUBE ASSY.

Fuel Supply

1шт.

9

87487588

TUBE ASSY.

Fuel Return

1шт.

10

238-6012

O-RING,0.07" Thk x 0.364" ID, -12, Cl 6, 90 Duro

1шт.
