(90.150.BI) - CAB SUPPORT MOUNT

Запчасти Case IH 7088 (90.150.BI) - CAB SUPPORT MOUNT (90) - PLATFORM, CAB, BODYWORK AND DECALS

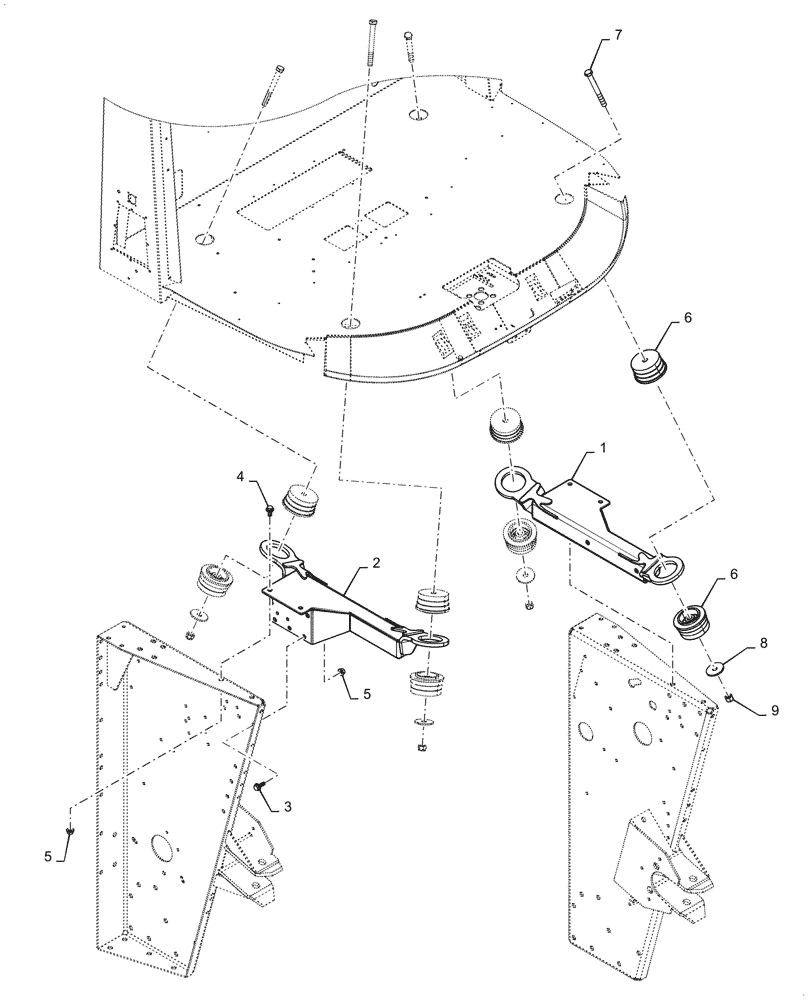

Схема запчастей Case IH 7088 - (90.150.BI) - CAB SUPPORT MOUNT (90) - PLATFORM, CAB, BODYWORK AND DECALS
6
9
5
5
1
3
8
4
7
6
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87386691

MOUNTING PARTS

Cab, LH

1шт.

2

87386692

MOUNTING PARTS

Cab, RH

1шт.

3

87030508

BOLT,Hvy Hex, M12 x 30mm, Full Thd, Cl 10.9

12шт.

4

87343550

FLANGE BOLT,Hex, M12 x 25mm

4шт.

5

86512497

FLANGE NUT,M12 x 1.75, Cl 10

10шт.

6

123566A1

ISOLATOR

Sandwiched Shim

8шт.

7

84439252

BOLT,Hex, M16 x 150mm, Cl 10.9

4шт.

8

87032338

WASHER,0.66" ID x 2.5" OD x 0.19" Thk

4шт.

9

86512555

NUT,M16 x 2, Cl 10

4шт.
