Запчасти Case IH 7088 (88.100.60[04]) - DIA KIT, HEADER ADAPTER (88) - ACCESSORIES

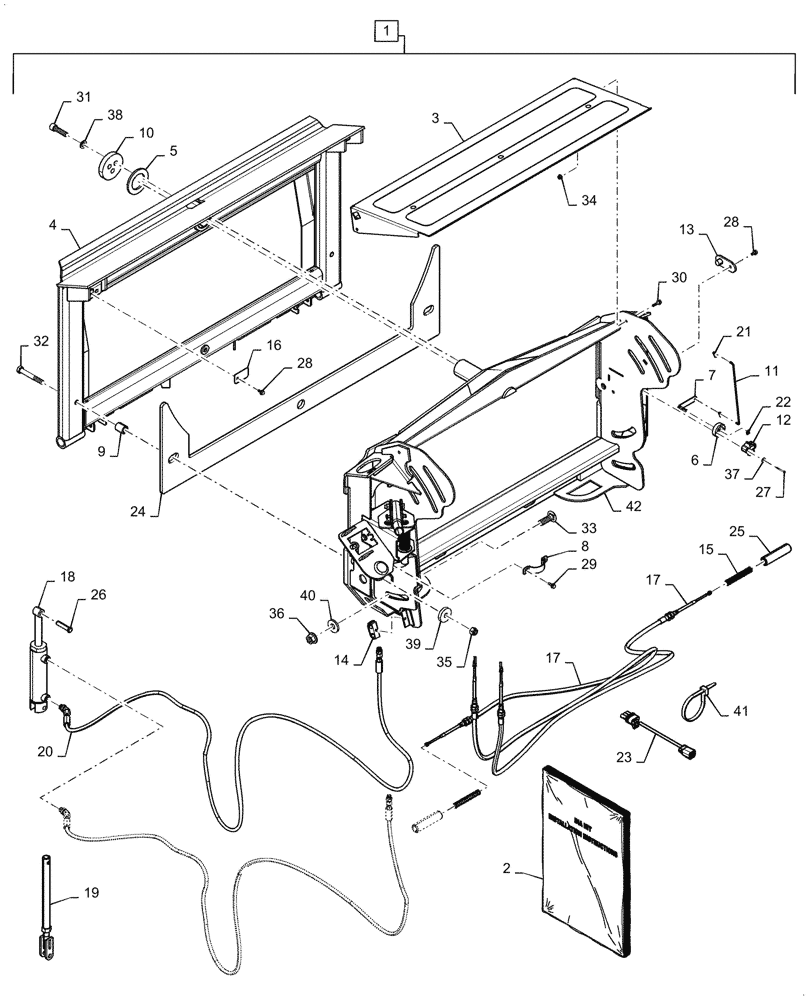

Схема запчастей Case IH 7088 - (88.100.60[04]) - DIA KIT, HEADER ADAPTER (88) - ACCESSORIES
35
20
6
5
18
25
9
37
26
4
1
41
16
24
34
17
21
10
30
28
23
38
3
33
42
36
2
29
40
28
27
22
14
19
13
15
17
39
32
31
11
8
7
12

Артикул

Название

Примечание

Количество

1

87374406

DIA KIT, HARVESTER

1000 Series Header Adapter, Incl 2 - 42

1шт.

2

87630472

INSPECTION DOOR

Instruction Sheet

1шт.

3

84209266

SHEET METAL

Top

1шт.

4

87374876

FRAME ASSY

Front Face

1шт.

5

87568826

PLASTIC

Center Front Thrust Washer

1шт.

6

87362420

MOUNT

Assy

1шт.

7

87746985

PLATE ASSY.

Shaft

1шт.

8

87107105

U-BRACKET

Clamp

1шт.

9

84236970

TUBE SPACER

Lower

2шт.

10

87568829

RETAINING PLATE

Center

1шт.

11

87643245

LINK

Adapter

1шт.

12

87330286

SENSOR

Position

1шт.

13

87106719

BRACKET

Side

2шт.

14

252608A1

FIXING BRACKET

Tube Clamp

1шт.

15

87399872

COIL SPRING

Header Latch

2шт.

16

87497191

PLATE

Pin Retaining

1шт.

17

87601418

CABLE,2451mm L

Control, Field Tracker

2шт.

18

87282646

CYLINDER,Double Acting, 25mm Rod, 84mm Stroke

1шт.

19

87283241

CLEVIS

Cylinder Replacement

1шт.

20

87686653

SERVICE KIT

Field Tracker

1шт.

21

9821714

CLIP

Rod End

2шт.

22

86000439

SNAP RING,0.288" ID x 0.66" OD x 0.037" Thk, External

1шт.

23

87742285

WIRE HARNESS

Feeder Tilt Adapter

1шт.

24

87376625

PLASTIC

Friction Reduction Sheet

1шт.

25

87525742

HITCH PIN,20.6mm OD x 128mm L

2шт.

26

87312143

PIN,14mm OD x 68.5mm L

2шт.

27

87384106

BOLT,M4 x 42.92mm, Cl 8.8

2шт.

28

87681207

BOLT,M8 x 24.1mm, Cl 10.9

3шт.

29

87656137

BOLT,Flange Hex, M8 x 20mm, Cl 10.9

2шт.

30

87030775

BOLT,M8 x 38.1mm, Cl 10.9

2шт.

31

14426631

HEX SOC SCREW,M16 x 2 x 60mm, Cl 10.9, Full Thd

3шт.

32

84036080

BOLT,Hex, M16 x 110mm, Cl 10.9

2шт.

33

86981478

CARRIAGE BOLT,M20 x 70.9mm, Cl 10.9

14шт.

34

87681210

FLANGE NUT,M8 x 1.25, Cl 10

2шт.

35

86512555

NUT,M16 x 2, Cl 10

2шт.

36

86512499

FLANGE NUT,M20 x 2.5, Cl 10

14шт.

37

322355

BELLEVILLE WASHER,M4 Bolt Size x 10mm OD x 0.9mm Thk

2шт.

38

14496931

WASHER,17mm ID x 30mm OD x 3mm Thk

3шт.

39

913347

WASHER,M17 x 56mm OD x 11mm Thk

2шт.

40

86592703

WASHER,21mm ID x 50mm OD x 6mm Thk

14шт.

41

87694057

CABLE TIE,200mm L

10шт.

42

87592646

SERVICE KIT

Adapter W/ Latch Handle

1шт.

Выбрано товаров: 42
