Запчасти Case IH 7010 (90.100.20) - LATCH, DUAL, R.H. CENTER PANEL (90) - PLATFORM, CAB, BODYWORK AND DECALS

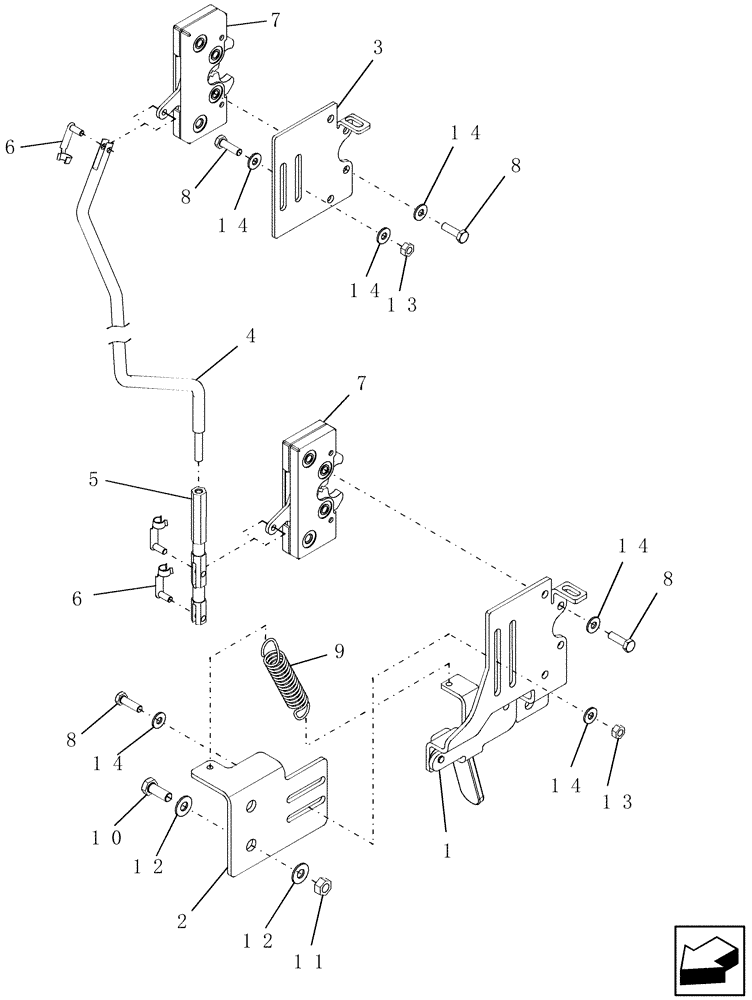

Схема запчастей Case IH 7010 - (90.100.20) - LATCH, DUAL, R.H. CENTER PANEL (90) - PLATFORM, CAB, BODYWORK AND DECALS
9
1
14
13
3
4
6
12
10
14
5
8
7
11
14
14
14
12
6
2
7
8
13
8
8
14

Артикул

Название

Примечание

Количество

1

87282642

LEVER

R.H. Mid

1шт.

2

87282578

BRACKET

1шт.

3

87282458

BRACKET

Upper

1шт.

4

87282459

ROD

R.H. Mid

1шт.

5

87282456

CLEVIS

Dual Latch

1шт.

6

87282455

LOCK PIN

3шт.

7

87282640

LATCH

2шт.

8

120100

BOLT,M6 x 20mm, Cl 8.8

8шт.

9

87109697

SPRING

Extension

1шт.

10

120104

BOLT,Hex, M8 x 1.25 x 20mm, Cl 8.8

2шт.

11

9706690

NUT,M8 x 1.25, Cl 8

2шт.

12

322358

BELLEVILLE WASHER,M8 Bolt Size x 18mm OD x 1.4mm Thk

4шт.

13

9706755

NUT,M6, Cl 8

4шт.

14

322357

BELLEVILLE WASHER,M6 Bolt Size x 14mm OD x 1.3mm Thk

12шт.

Выбрано товаров: 14
