Запчасти Case IH 7010 (74.135.05[02]) - OSCILLATING CHAFFER PAN - 7010 (74) - CLEANING

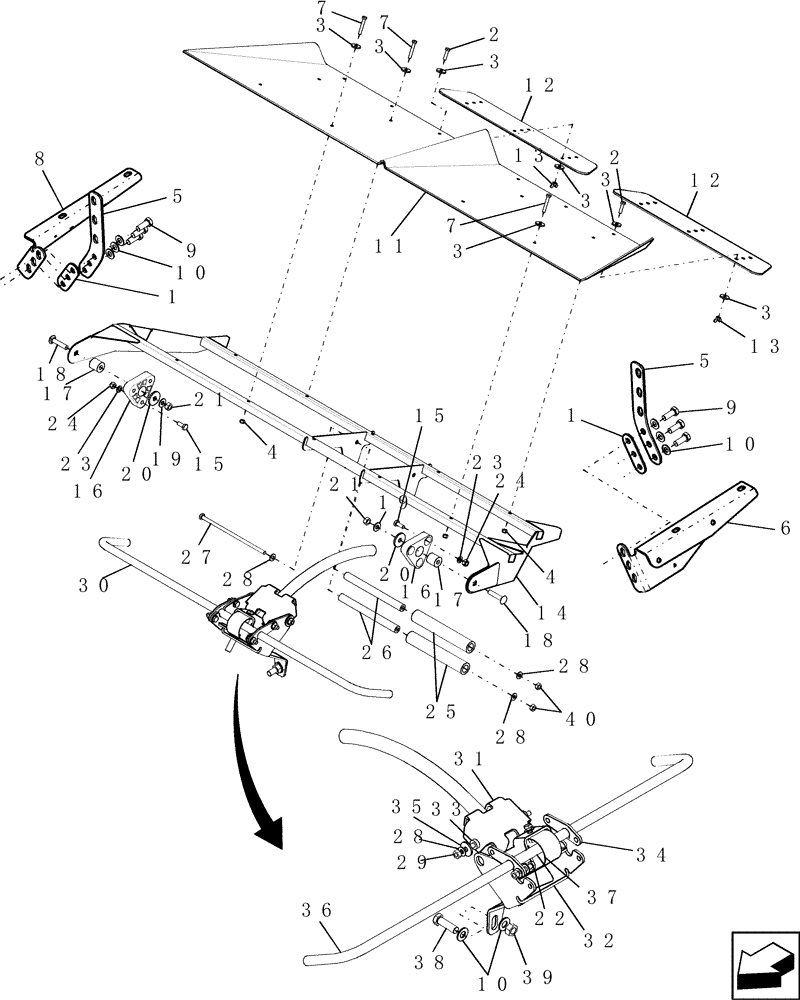

Схема запчастей Case IH 7010 - (74.135.05[02]) - OSCILLATING CHAFFER PAN - 7010 (74) - CLEANING
12
21
7
23
14
8
4
15
28
36
10
37
28
21
9
1
9
27
4
31
10
13
30
28
19
28
7
13
3
22
2
35
3
5
38
24
5
32
34
3
17
20
1
12
18
16
33
23
16
24
2
3
3
18
7
3
40
15
10
17
39
6
19
25
11
20
29
3
26

№

Артикул

Название

Примечание

Количество

1

87108562

SPACER

2шт.

2

43128

BOLT,M8 x 1.25 x 30mm, Cl 8.8

6шт.

3

80140041

WASHER

M8

20шт.

4

9628098

NUT,M8 x 1.25, Cl 10

8шт.

5

87108482

PLATE

2шт.

6

87044106

BRACKET

Support, L.H.

1шт.

7

43130

BOLT,Hex, M8 x 1.25 x 50mm, Cl 8.8

6шт.

8

87108536

BRACKET

1шт.

9

43168

BOLT,Hex, M16 x 40mm, Cl 8.8

6шт.

10

140048

BELLEVILLE WASHER,M16 Bolt Size x 32mm OD x 2.8mm Thk

10шт.

11

87000124

SHEET

1шт.

12

87000125

SHEET

2шт.

13

84807781

WING NUT,M8

6шт.

14

NS

NOT SERVICED

Frame

1шт.

15

43139

BOLT,M10 x 1.5 x 25mm, Cl 8.8

6шт.

16

87105202

BUSHING

2шт.

17

87000413

BUSHING,12.7mm ID x 31.75mm OD x 32mm L

Plated

2шт.

18

412097

CARRIAGE BOLT,Short Sq Nk, M12 x 1.75 x 60mm, Cl 8.8

2шт.

19

140046

BELLEVILLE WASHER,M12 Bolt Size x 27mm OD x 1.8mm Thk

2шт.

20

9511052

WASHER,13.5mm ID x 44mm OD x 4mm Thk

2шт.

21

100038

NUT,M12 x 1.75, Cl 8

2шт.

22

43140

BOLT,Hex, M10 x 1.5 x 30mm, Cl 8.8

7шт.

23

80140017

WASHER

M10

6шт.

24

86512554

NUT,M10 x 1.5, Cl 10

6шт.

25

NS

NOT SERVICED

Roller

2шт.

When Replacement Is Necessary, Must Install Chaffer Pan Upgrade Kit - See Fig. 74.135.06

1шт.

26

NS

NOT SERVICED

Bushing

2шт.

When Replacement Is Necessary, Must Install Chaffer Pan Upgrade Kit - See Fig. 74.135.06

1шт.

27

412004

BOLT,Hex, M10 x 1.5 x 260mm, Cl 8.8

2шт.

28

140045

BELLEVILLE WASHER,M10 Bolt Size x 22mm OD x 1.6mm Thk

18шт.

29

100016

NUT,M10 x 1.5, Cl 8

7шт.

30

86999517

SUPPORT

1шт.

31

NS

NOT SERVICED

Bracket

1шт.

When Replacement Is Necessary, Must Install Chaffer Pan Upgrade Kit

1шт.

32

86999506

BRACKET

1шт.

33

86997386

BUSHING,11.15mm ID x 22.23mm OD x 8mm L

2шт.

34

86999529

PLATE

2шт.

35

80140042

WASHER

M10

2шт.

36

86999516

LATCH

1шт.

37

86638213

SPRING

1шт.

38

614-16050

BOLT,Hex, M16 x 2 x 50mm, Cl 8.8, Full Thd

2шт.

39

825-1416

NUT,M16, Cl 8

1шт.

40

100037

LOCK NUT,M10 x 1.5, Cl 8

2шт.

Выбрано товаров: 43
