Запчасти Case IH 6130 (35.300.16) - HYDRAULICS, PLUMBING, COOLER TUBE BUNDLE (35) - HYDRAULIC SYSTEMS

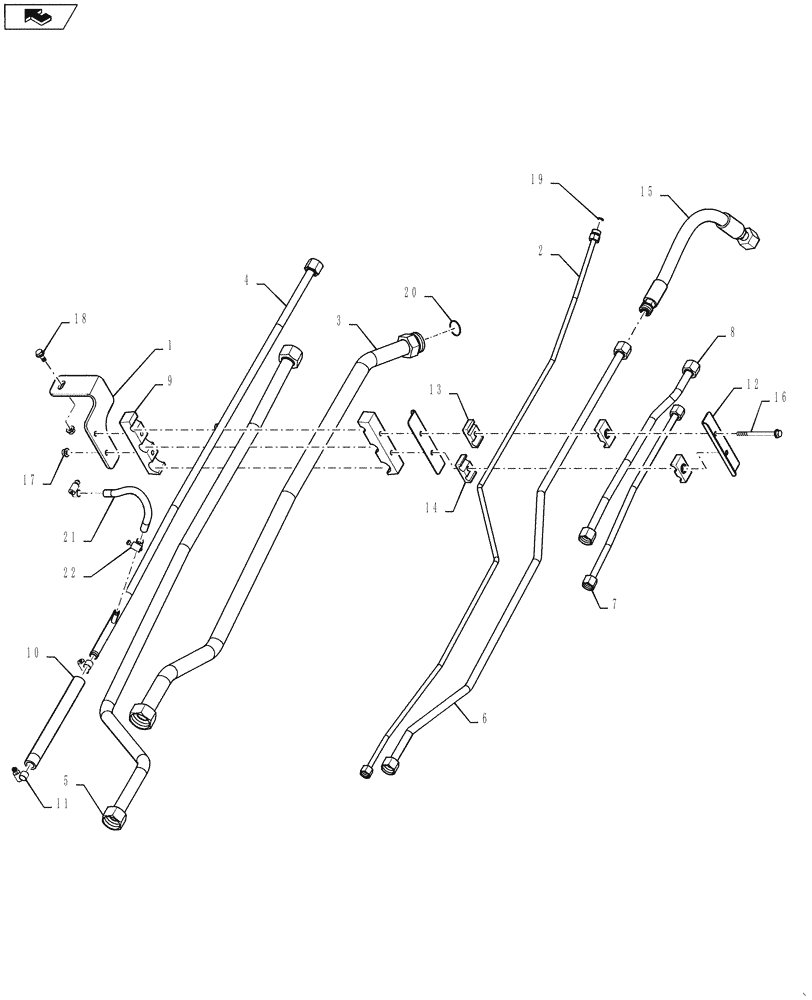

Схема запчастей Case IH 6130 - (35.300.16) - HYDRAULICS, PLUMBING, COOLER TUBE BUNDLE (35) - HYDRAULIC SYSTEMS
7
6
22
21
16
5
2
19
14
3
17
18
home
1
12
11
10
9
20
15
8
13
4

Артикул

Название

Примечание

Количество

1

84515546

BRACKET

1шт.

2

84347788

HYD TUBE

Signal Rear

1шт.

3

84260097

HYD TUBE

Rear Return

1шт.

4

84472142

HYD TUBE

Low Pressure Return

1шт.

5

84348525

HYD TUBE

Main Supply rear

1шт.

6

84347791

HYD TUBE

Reg Pressure Supply

1шт.

7

84347789

HYD TUBE

Air Screen Supply

1шт.

8

84347790

HYD TUBE

Air Screen Return

1шт.

9

84190103

CLAMP

1шт.

10

84194259

HOSE ASSY.,15.88mm ID x 480mm L

Drain

1шт.

11

214-1410

HOSE CLAMP,#10, 0.56" - 1.06", Type F Worm

2шт.

12

84350123

BRACKET

2шт.

13

87000159

CLAMP

1шт.

14

87451102

CLAMP

1шт.

15

84375781

HOSE ASSY.,15.88mm ID x 510mm L, SAE 100R17

Reg Pressure Supply

1шт.

16

87301686

BOLT,M8 x 108.1mm, Cl 10.9

2шт.

17

86507066

FLANGE NUT,M8 x 1.25, Cl 10

3шт.

18

87656137

BOLT,Flange Hex, M8 x 20mm, Cl 10.9

1шт.

19

238-6012

O-RING,0.07" Thk x 0.364" ID, -12, Cl 6, 90 Duro

1шт.

20

238-6025

O-RING,0.07" Thk x 1.176" ID, -25, Cl 6, 90 Duro

1шт.

21

390653A1

FUEL HOSE,9.53 mm ID x 191.00 mm

Return

1шт.

22

214-1408

HOSE CLAMP,11.2mm - 19.8mm

2шт.

Выбрано товаров: 22
