Запчасти Case IH 6088 (72.350.AJ[03]) - SEPARATOR JACKSHAFT SUPPORT, BEATER (72) - SEPARATION

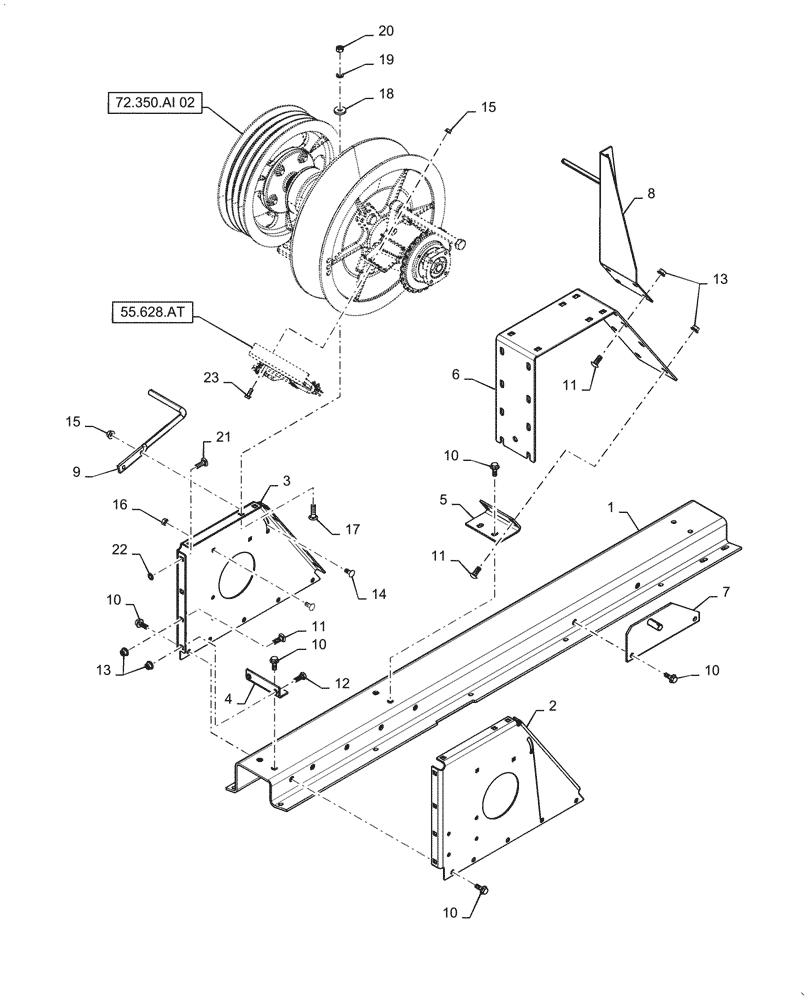

Схема запчастей Case IH 6088 - (72.350.AJ[03]) - SEPARATOR JACKSHAFT SUPPORT, BEATER (72) - SEPARATION
72.350.ai 02
11
20
15
8
9
15
14
16
7
10
13
10
2
10
11
6
3
22
23
1
10
11
17
12
5
18
13
4
10
19
21
55.628.at

Артикул

Название

Примечание

Количество

1

87549534

CHANNEL

Jackshaft Support

1шт.

2

87393437

SUPPORT

Jackshaft, RH

1шт.

3

87393438

SUPPORT

Jackshaft, LH

1шт.

4

87757057

SUPPORT

Angle, Rear

1шт.

5

87757061

SUPPORT

Angle, Front

1шт.

6

87393439

SUPPORT

Top

1шт.

7

87757085

GUIDE

Aux Shift Handle

1шт.

8

84137864

SUPPORT ASSY.

Belt Guide Channel

1шт.

9

87331545

ROD

Belt Guide

1шт.

10

87030508

BOLT,Hvy Hex, M12 x 30mm, Full Thd, Cl 10.9

16шт.

11

87695426

CARRIAGE BOLT,M12 x 30mm, Cl 0.9

10шт.

12

43260

BOLT,Hex, M12 x 1.75 x 30mm, Cl 10.9, Full Thd

2шт.

13

86512497

FLANGE NUT,M12 x 1.75, Cl 10

12шт.

14

87682391

CARRIAGE BOLT,M10 x 1.5 x 25mm, Cl 10.9

3шт.

15

86050279

FLANGE NUT,M10 x 1.5, Cl 10

4шт.

16

87698854

NUT,M10

1шт.

17

87495307

CARRIAGE BOLT,M12 x 45mm, Cl 10.9

6шт.

18

86592701

WASHER,13mm ID x 35mm OD x 5mm Thk

6шт.

19

412123

LOCK WASHER,13.1mm ID x 21.1mm OD x 2.55mm Thk

6шт.

20

337475

NUT,M12, Cl 10

6шт.

21

87695427

CARRIAGE BOLT,M12 x 35mm, Cl 10.9

4шт.

22

87698855

PUSH-ON NUT

Retainer

4шт.

23

87698836

BOLT,M10 x 25mm, Full Thd, Cl 10.9

2шт.

Выбрано товаров: 23
