(5140) - COMBINE - TIER 4B (NA) (3/14-10/15)
/
(55) - ELECTRICAL SYSTEMS
/

(55.015.AB[03]) - WIRE HARNESS, ENGINE, SN YEG012001 THRU YEG012595, CONTINUED

Запчасти Case IH 5140 (55.015.AB[03]) - WIRE HARNESS, ENGINE, SN YEG012001 THRU YEG012595, CONTINUED (55) - ELECTRICAL SYSTEMS

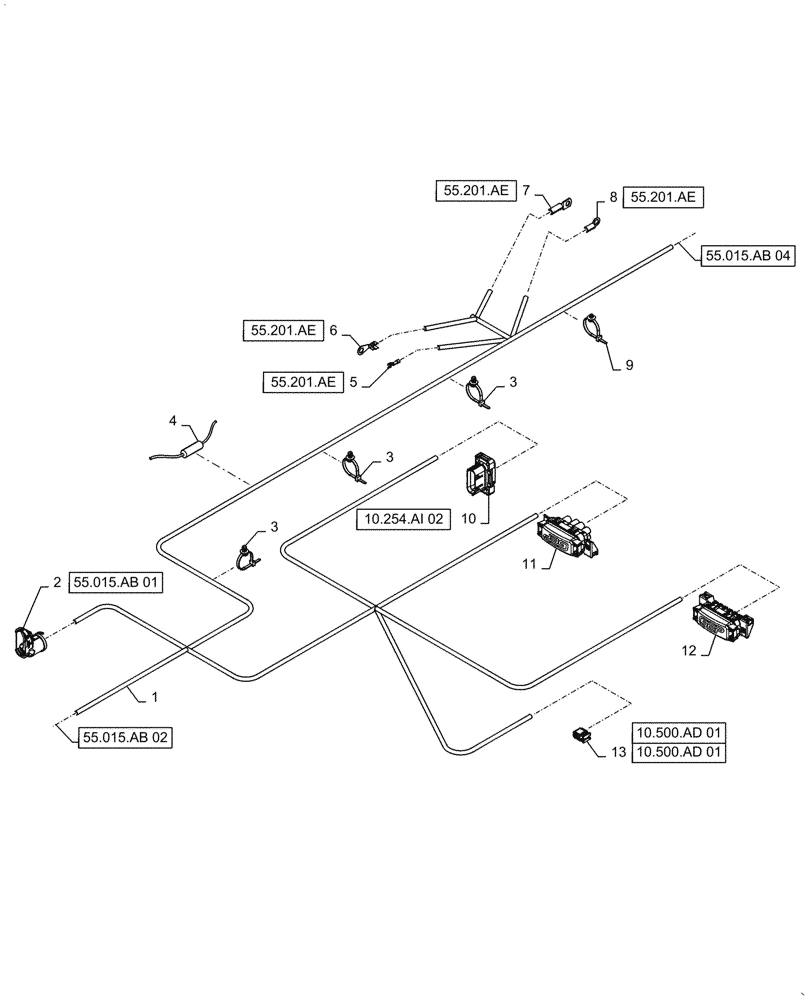

Схема запчастей Case IH 5140 - (55.015.AB[03]) - WIRE HARNESS, ENGINE, SN YEG012001 THRU YEG012595, CONTINUED (55) - ELECTRICAL SYSTEMS
10.500.ad 01
8
10
11
7
13
3
3
5
1
9
2
12
6
3
4
55.015.ab 02
55.015.ab 04
55.015.ab 01
10.254.ai 02
55.201.ae
55.201.ae
55.201.ae
55.201.ae
10.500.ad 01

№

Артикул

Название

Примечание

Количество

1

47537149

WIRE HARNESS

Engine, Incl 2 - 13, Serial Range: YEG012001-YEG012116

1шт.

Has a Shunt Wire in R1 Position of Relay Block

1шт.

1

47679303

WIRE HARNESS

Engine, Incl 2 - 13, Serial Range: YEG012117-YEG012595

1шт.

Has Shunt Wire Removed and R1 Position of Relay Block is Open

1шт.

2

84519617

ELEC CONNECTOR

Engine to LH Bulkhead, X-182

1шт.

2

84555419

WIRE CONNECTOR

Backshell, Engine to LH Bulkhead, X-182

1шт.

2

47519770

PLUG

Engine to LH Bulkhead, X-182

3шт.

2

87695921

CONTACT,Female, Nickel, 0.50 - 1.00mm

Engine to LH Bulkhead, X-182

9шт.

2

87695923

TERMINAL

Engine to LH Bulkhead, X-182

4шт.

3

84292754

CLIP,Cable Tie W/ Fir Tree, 5mm OD x 203mm OAL

3шт.

4

81878921

DIODE

V-722

1шт.

5

47655328

TERMINAL

Starter Solenoid, X-992

1шт.

6

84426141

TERMINAL

Starter, X-990

1шт.

7

84401302

TERMINAL

Starter, X-989

1шт.

8

84398828

TERMINAL,3/8" Ring, SAE 8

Ground, X-916

1шт.

9

87567356

CLAMP,200mm L x 4.6mm W x 1.2mm Thk

Cable Tie

1шт.

10

84550084

ELEC CONNECTOR

Engine to Exhaust Bulkhead, X-619

1шт.

10

87696141

TERMINAL

Engine to Exhaust Bulkhead, X-619

12шт.

10

86500035

ELEC. TERMINAL PIN,Male, 0.75 - 2mm

Engine to Exhaust Bulkhead, X-619

2шт.

10

84068583

PLUG,12 - 16 Ga, White

Engine to Exhaust Bulkhead, X-619

14шт.

10

84807680

PLUG

Engine to Exhaust Bulkhead, X-619

2шт.

11

84603963

MODULE

Maxi Module, X-645

1шт.

11

82012388

FUSE,30A, Maxival, Green

Maxi Module, X-645

1шт.

11

84157159

FUSE,40A, Maxi, Orange

Maxi Module, X-645

1шт.

11

84539290

RELAY,12V, 50A

Maxi Module, X-645

1шт.

11

47563654

ELEC CONNECTOR

Tether, Maxi Module, X-645

1шт.

11

47682476

RELAY

Shunt, Maxi Module, X-645, Serial Range: YEG012001-YEG012116

1шт.

R1 Position

1шт.

11

84574199

TERMINAL

Maxi Module, X-645

4шт.

11

84577567

TERMINAL

Maxi Module, X-645

2шт.

11

84574203

TERMINAL

Maxi Module, X-645

2шт.

11

87693343

TERMINAL

Maxi Module, X-645

2шт.

12

84380518

FUSE BOX

Micro Module, X-646

1шт.

12

47371520

DECAL

Micro Module, X-646

1шт.

12

84153830

FUSE,5A, Mini, Beige

Micro Module, X-646

1шт.

12

84127704

FUSE,20A, Mini, Yellow

Micro Module, X-646

2шт.

12

84561098

RELAY,12V, 35A

Micro Module, X-646

2шт.

12

47563654

ELEC CONNECTOR

Tether, Micro Module, X-646

1шт.

12

87680656

CONTACT

Micro Module, X-646

7шт.

12

87686739

CABLE TERMINAL,Female, Tin, 2.00 - 3.00mm

Micro Module, X-646

6шт.

13

84146685

WIRE CONNECTOR,Female, 3 Cavities

SCR Tank Heating Valve, X-612

1шт.

13

84123824

BOOT

SCR Tank Heating Valve, X-612

1шт.

13

84129571

PLUG

SCR Tank Heating Valve, X-612

1шт.

13

84152576

TERMINAL

SCR Tank Heating Valve, X-612

2шт.

Выбрано товаров: 44
