Запчасти Case IH 5130 (80.101.CA[03]) - BOOT, CLEAN GRAIN ELEVATOR (80) - CROP STORAGE/UNLOADING

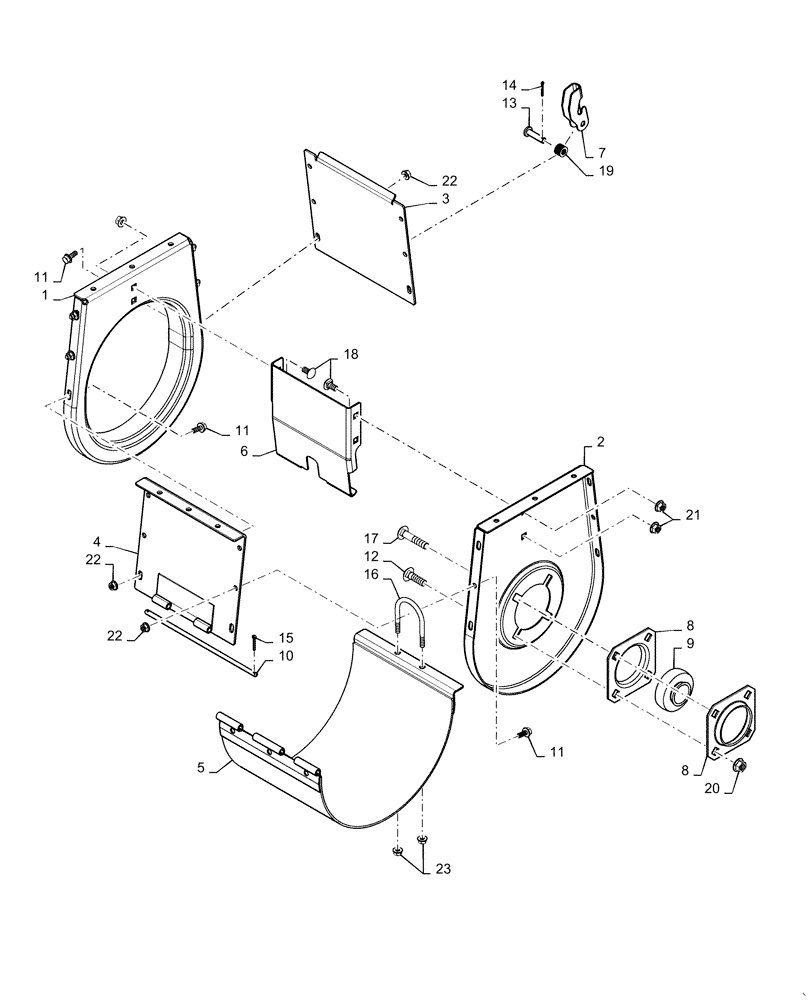

Схема запчастей Case IH 5130 - (80.101.CA[03]) - BOOT, CLEAN GRAIN ELEVATOR (80) - CROP STORAGE/UNLOADING
20
13
15
2
12
11
5
22
4
8
10
17
8
3
22
16
6
19
11
18
9
7
21
23
22
11
1
14

Артикул

Название

Примечание

Количество

1

84171638

PANEL ASSY.

Inner Boot

1шт.

2

84171636

PANEL ASSY.

Outer Boot

1шт.

3

84171634

COVER ASSY

Front Boot

1шт.

4

84149716

COVER ASSY

Rear Boot

1шт.

5

84149722

COVER ASSY

Door Assy

1шт.

6

84173941

DEFLECTOR

Boot

1шт.

7

86581559

HANDLE

Door Latch

1шт.

8

1307583C1

FLANGED BEARING

80mm, 4 Bolt

2шт.

9

52443

BALL BEARING,38.1mm ID x 79.99mm OD x 22mm W

Auger Shaft

1шт.

10

84172562

PIN,7.9mm OD x 286mm L

7.9mm x 286mm

1шт.

11

87656137

BOLT,Flange Hex, M8 x 20mm, Cl 10.9

8шт.

12

328754

CARRIAGE BOLT,M12 x 1.75 x 40mm, Cl 8.8

2шт.

13

9507095

CLEVIS PIN,10mm OD x 40mm L

1шт.

14

280251

COTTER PIN,3/32" OD x 1" OAL

1шт.

15

80755

COTTER PIN,1/8" OD x 1" L

2шт.

16

84989315

U-BOLT,M8 x 1.25 x 26mm Threaded x 63.5mm W x 90.4mm OAL

1шт.

17

412097

CARRIAGE BOLT,Short Sq Nk, M12 x 1.75 x 60mm, Cl 8.8

2шт.

18

120041

CARRIAGE BOLT,M10 x 20mm, Cl 8.8

4шт.

19

86624176

WASHER,11mm ID x 20mm OD x 2mm Thk

7шт.

20

86512497

FLANGE NUT,M12 x 1.75, Cl 10

4шт.

21

86050279

FLANGE NUT,M10 x 1.5, Cl 10

4шт.

22

86507066

FLANGE NUT,M8 x 1.25, Cl 10

8шт.

23

87681210

FLANGE NUT,M8 x 1.25, Cl 10

2шт.

Выбрано товаров: 23
