Запчасти Case IH 5088 (80.150.AK[03]) - GRAIN TANK FRONT PANEL, LH (80) - CROP STORAGE/UNLOADING

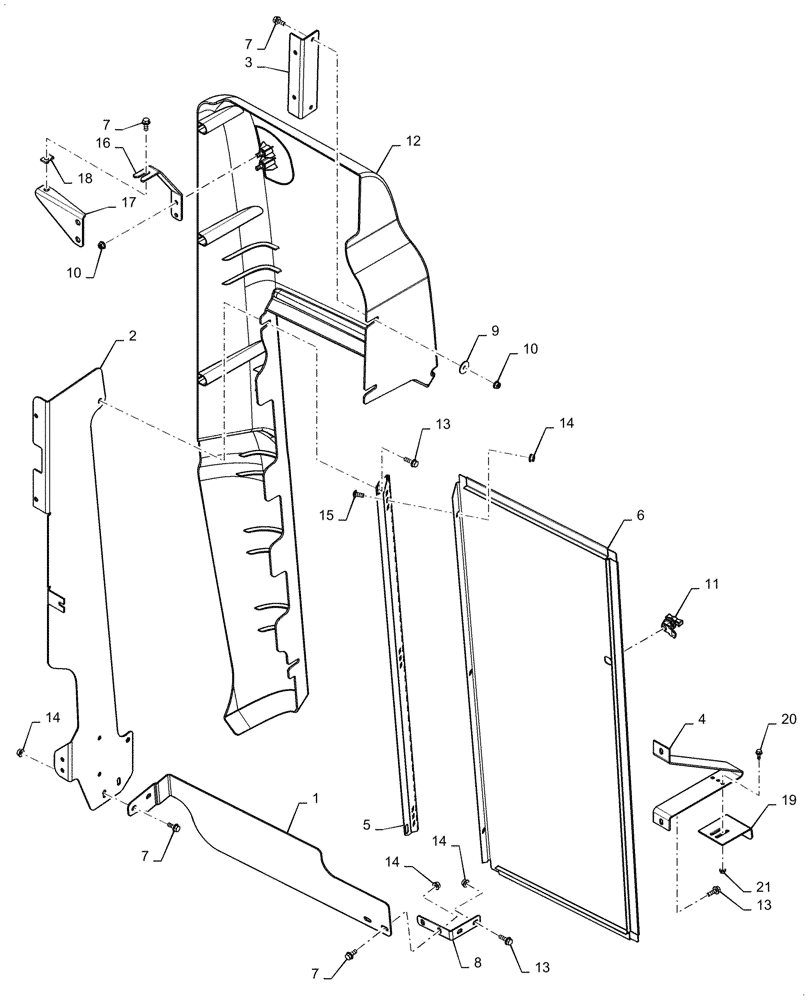

Схема запчастей Case IH 5088 - (80.150.AK[03]) - GRAIN TANK FRONT PANEL, LH (80) - CROP STORAGE/UNLOADING
13
7
6
21
2
17
18
14
13
16
20
7
9
12
10
10
14
4
8
3
13
11
1
14
7
7
15
14
5
19

Артикул

Название

Примечание

Количество

1

87650547

BRACKET

Lower Door Support

1шт.

2

87758254

SUPPORT ASSY.

Door

1шт.

3

87615818

BRACKET

Trim Support

1шт.

4

87615815

BRACKET

Door Latch

1шт.

5

47803638

HINGE

Door

1шт.

6

141429A3

DOOR

Front Grain Tank Trim

1шт.

7

87656137

BOLT,Flange Hex, M8 x 20mm, Cl 10.9

9шт.

8

87545916

SUPPORT

Sheet Bracket

1шт.

9

140075

WASHER,8.5mm ID x 30mm OD x 2mm Thk

2шт.

10

86619801

FLANGE NUT,M8 x 1.25, Cl 8

4шт.

11

182925A1

LOCK

Shield Latch

1шт.

12

87658411

PANEL ASSY.

Grain Tank Corner

1шт.

13

87698833

BOLT,M8 x 33.1mm, Cl 10.9

10шт.

14

86507066

FLANGE NUT,M8 x 1.25, Cl 10

9шт.

15

87682383

CARRIAGE BOLT,M8 x 1.25 x 20mm, Cl 10.9

3шт.

16

87709069

BRACKET

Grain Tank Corner

1шт.

17

87757942

BRACKET

Grain Tank Corner

1шт.

18

86625074

SPRING NUT,Multi-Thd, M8 x 1.25

1шт.

19

141786A3

SUPPORT

Door Latch Bracket

1шт.

20

87695418

FLANGE BOLT,M6 x 1.0 x 16mm, Cl 10.9

2шт.

21

86050300

FLANGE NUT,M6 x 1.0, Cl 10

2шт.

Выбрано товаров: 21
