Запчасти Case IH 5088 (80.150.AK[02]) - GRAIN TANK FRONT PANEL, RH (80) - CROP STORAGE/UNLOADING

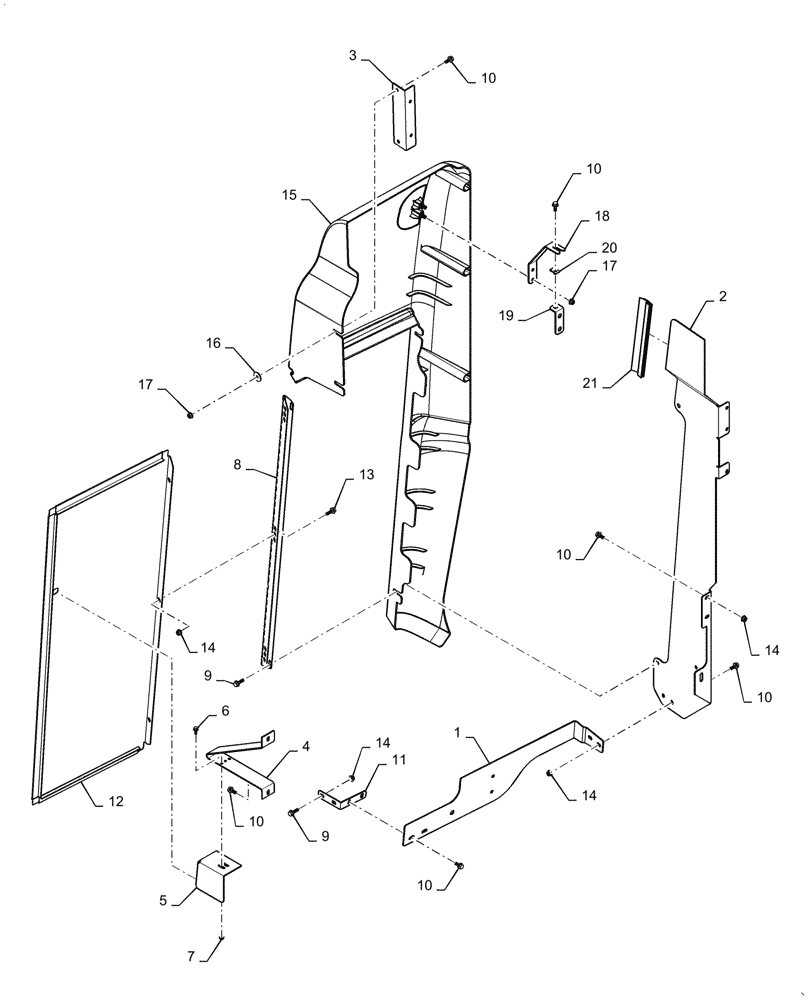

Схема запчастей Case IH 5088 - (80.150.AK[02]) - GRAIN TANK FRONT PANEL, RH (80) - CROP STORAGE/UNLOADING
7
10
10
13
18
10
8
14
3
16
11
9
9
17
10
14
2
12
10
14
6
5
15
10
14
19
17
21
1
4
20

Артикул

Название

Примечание

Количество

1

47793667

SUPPORT

Lower Door

1шт.

2

47808183

SUPPORT

Door

1шт.

3

87615818

BRACKET

Support Trim

1шт.

4

87615815

BRACKET

Door Latch

1шт.

5

190232A2

SUPPORT

Door Latch

1шт.

6

87695418

FLANGE BOLT,M6 x 1.0 x 16mm, Cl 10.9

2шт.

7

86050300

FLANGE NUT,M6 x 1.0, Cl 10

2шт.

8

47803638

HINGE

Door

1шт.

9

87698833

BOLT,M8 x 33.1mm, Cl 10.9

4шт.

10

87656137

BOLT,Flange Hex, M8 x 20mm, Cl 10.9

13шт.

11

87545914

SUPPORT

Sheet Bracket

1шт.

12

84136359

DOOR

Front Grain Tank Trim

1шт.

13

87682383

CARRIAGE BOLT,M8 x 1.25 x 20mm, Cl 10.9

3шт.

14

86507066

FLANGE NUT,M8 x 1.25, Cl 10

11шт.

15

87658410

PANEL ASSY.

Grain Tank Corner

1шт.

16

140075

WASHER,8.5mm ID x 30mm OD x 2mm Thk

2шт.

17

86619801

FLANGE NUT,M8 x 1.25, Cl 8

4шт.

18

87709069

BRACKET

Grain Tank Corner

1шт.

19

87757940

BRACKET

Grain Tank Corner

1шт.

20

86625074

SPRING NUT,Multi-Thd, M8 x 1.25

1шт.

21

84250551

SEAL

Edge Trim

1шт.

Выбрано товаров: 21
