Запчасти Case IH 5088 (80.101.AN) - TENSIONER, CLEAN GRAIN ELEVATOR DRIVE (80) - CROP STORAGE/UNLOADING

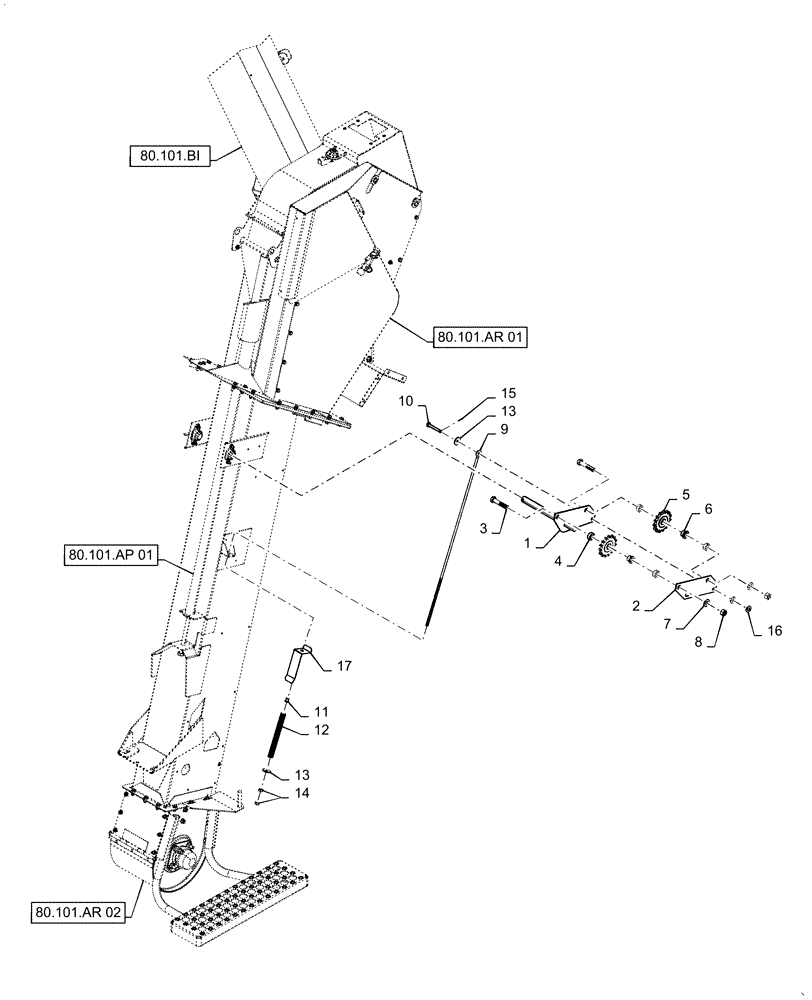

Схема запчастей Case IH 5088 - (80.101.AN) - TENSIONER, CLEAN GRAIN ELEVATOR DRIVE (80) - CROP STORAGE/UNLOADING
80.101.ar 02
8
9
13
16
5
6
12
14
3
7
4
10
11
13
2
17
15
1
80.101.bi
80.101.ap 01
80.101.ar 01

Артикул

Название

Примечание

Количество

1

47687702

SUPPORT

Double Idler, 1" Shaft

1шт.

1

84160397

SUPPORT ASSY.

Double Idler, 3/4" Shaft

1шт.

2

84398019

PLATE

Elevator Drive Tightener

1шт.

3

86577946

BOLT,Hex, M16 x 80mm x 10.9

2шт.

4

87747362

SLEEVE,17mm ID x 30mm OD x 12mm L

4шт.

5

298009A1

DRIVE SPROCKET

, Serial Range: -Y9001953

2шт.

5

87283101

SPROCKET,15T

Driven, Start Serial: Y9001953

2шт.

6

84334697

BUSHING,17mm ID x 32mm OD x 18.8mm L

Hub

2шт.

7

140048

BELLEVILLE WASHER,M16 Bolt Size x 32mm OD x 2.8mm Thk

2шт.

8

100020

NUT,M16 x 2.0, Cl 8

2шт.

9

87365605

EYEBOLT

Elevator Tightener

1шт.

10

87668381

PIN

Clevis

1шт.

11

87697440

FLANGED BEARING,10.5 mm ID x 19 mm OD x 15.8 mm

1шт.

12

523677R1

SPRING

Tension

1шт.

13

12644301

WASHER,M10 x 35 x 3

2шт.

14

829-1410

NUT,M10 x 1.5, Cl 10.9

2шт.

15

733-3220

COTTER PIN,M3.2 x 20

1шт.

16

13550421

WASHER,10.2mm ID x 20mm OD x 2mm Thk

2шт.

17

84209641

BRACKET

Elevator Drive Indicator

1шт.

Выбрано товаров: 19
