Запчасти Case IH 2588 (10.214.08[02]) - FUEL, RETURN (10) - ENGINE

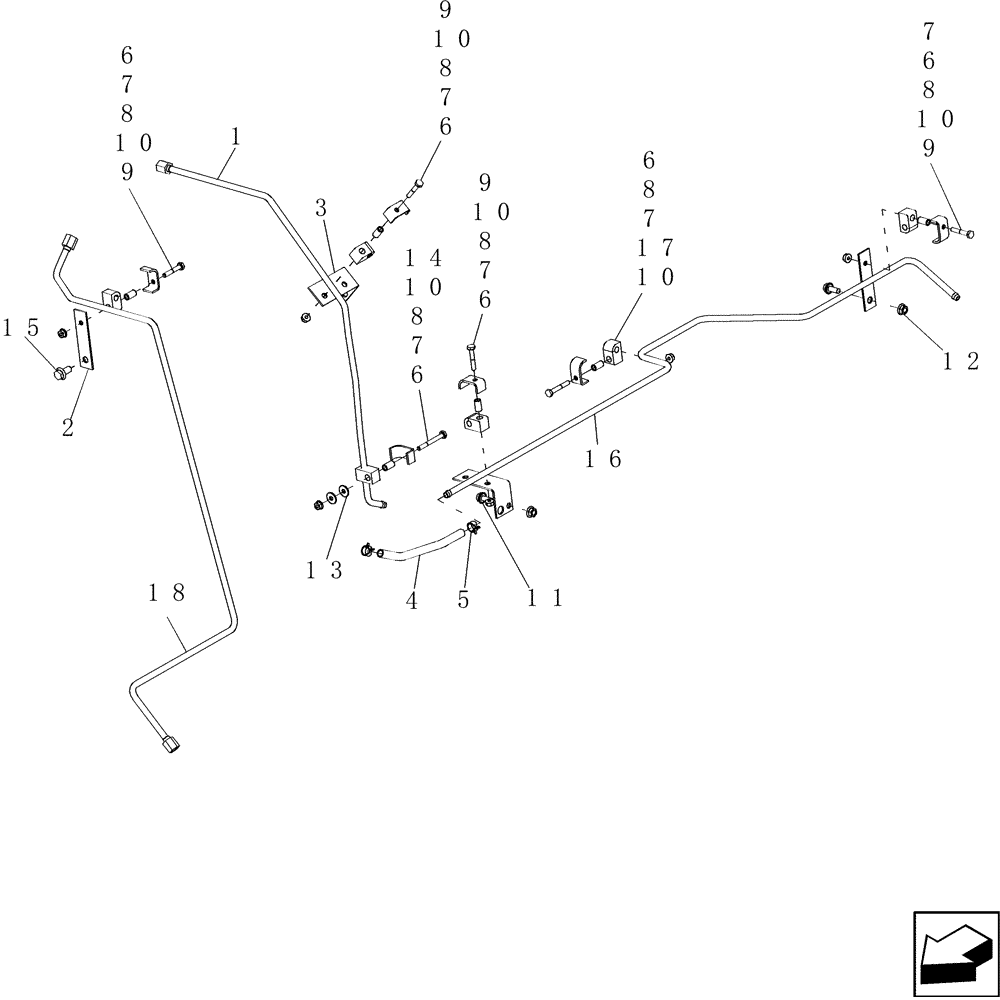

Схема запчастей Case IH 2588 - (10.214.08[02]) - FUEL, RETURN (10) - ENGINE
9
16
6
6
8
18
15
17
12
13
7
2
8
10
6
9
7
10
6
3
7
10
8
8
8
7
5
9
14
10
11
6
7
1
10
6
8
10
4
7
9

Артикул

Название

Примечание

Количество

1

87301597

FUEL TUBE,0.375" OD

Fuel Return Upper

1шт.

2

1330564C1

PLATE

Fuel Line

2шт.

3

87301600

BRACKET

Fuel Return

2шт.

4

87301674

HOSE,9.53mm ID x 240mm L

Fuel Return

1шт.

5

1348264C1

HOSE CLAMP

Constant Tension

2шт.

6

449127A1

CLAMP

Tube Single

6шт.

7

418785A1

SPACER

Tube Clamp

6шт.

8

449128A1

CLAMP,20mm ID

Tube Clamp

6шт.

9

413-424

BOLT,Hex, 1/4" - 20 x 1-1/2", Gr 5

4шт.

10

231-5344

FLANGE NUT,Flg, 1/4"-20

6шт.

11

409-7512

BOLT,Hex Flg, 5/16" - 18 x 3/4", Spcl

2шт.

12

231-5145

SERRATED NUT,Flg, USR, 5/16"-18

2шт.

13

495-81006

WASHER,6.76mm ID x 19.05mm OD x 1.7mm Thk

2шт.

14

413-436

BOLT,Hex, 1/4" - 20 x 2-1/4", Gr 5

1шт.

15

409-7612

BOLT,3/8"-16 x 1.09" OAL

1шт.

16

87305325

FUEL TUBE,0.375" OD

Lower Fuel Return

1шт.

17

413-428

BOLT,Hex, 1/4" - 20 x 1-3/4", Gr 5

1шт.

18

87301611

FUEL TUBE,0.375" OD

Fuel Supply

1шт.

Выбрано товаров: 18
