(80.150.01) - GRAIN TANK ASSEMBLY

Запчасти Case IH 2577 (80.150.01) - GRAIN TANK ASSEMBLY (80) - CROP STORAGE/UNLOADING

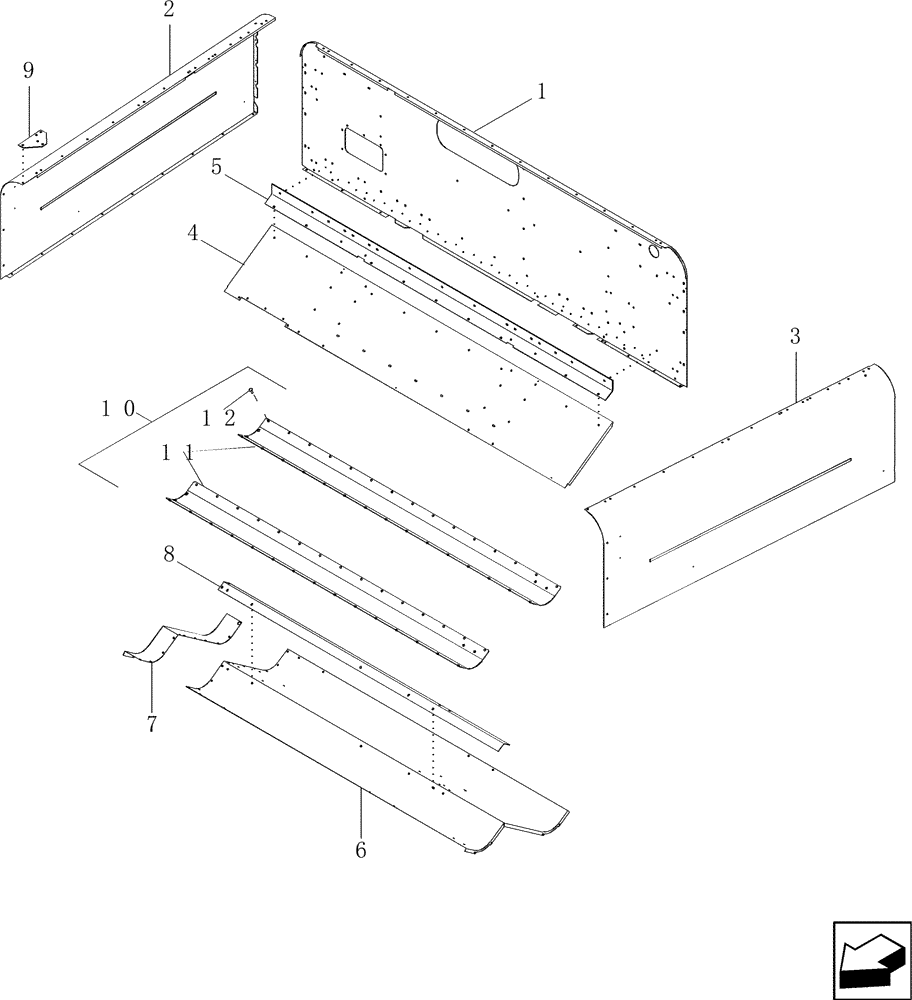

Схема запчастей Case IH 2577 - (80.150.01) - GRAIN TANK ASSEMBLY (80) - CROP STORAGE/UNLOADING
9
5
2
7
10
1
4
8
12
11
6
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

87371346

TANK

Assy, Grain, Incl 1 - 9

1шт.

1

123006A8

SHEET

Grain Tank, Front

1шт.

2

252130A1

SHEET

Grain Tank, LH

1шт.

3

252129A1

SHEET

Grain Tank, RH

1шт.

4

192754C4

SHEET

Grain Tank, Bottom Front

1шт.

5

253800A1

STIFFENER

Front, Lower

1шт.

6

87365721

TANK

Grain, Bottom, RH

1шт.

7

87365502

TANK

Grain, Bottom, LH

1шт.

8

192759C1

STIFFENER

Bottom

1шт.

9

256027A1

PLATE

Upper LH, Stiffener

1шт.

10

87561634

COVER

Grain Trough Liner, Incl 11, 12

1шт.

11

87559532

COVER

2шт.

12

87029192

RIVET,Pop, 3/16" x 3/8", Stainless

70шт.
