(55.418.03) - INSTRUMENT PANEL ASSY

Запчасти Case IH 2577 (55.418.03) - INSTRUMENT PANEL ASSY (55) - ELECTRICAL SYSTEMS

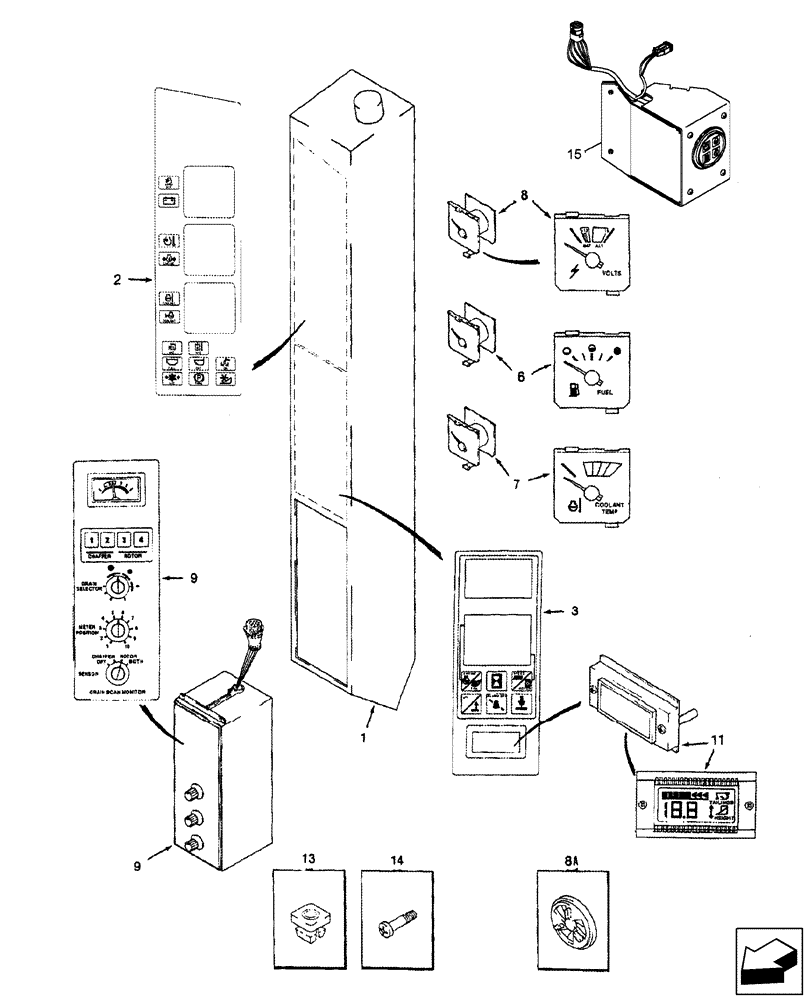

Схема запчастей Case IH 2577 - (55.418.03) - INSTRUMENT PANEL ASSY (55) - ELECTRICAL SYSTEMS
9
2
7
6
9
8
13
8a
1
3
11
14
15
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

257612A2

INSTRUMENT PANEL

Incl 1 - 8B, 11

1шт.

257612A2R

REMAN-INSTR CLUSTER

2577 ASN HAJ0300001 (10/06-)

1шт.

257612A2C

CORE-MODULE

Return Number

1шт.

84221313R

REMAN-INSTR CLUSTER

2577 AXIAL-FLOW COMBINE ASN HAJ0300001 (10/06-), Reman for New PN 257612A2

1шт.

84221313C

CORE-CLUSTER, INSTR

Return Number

1шт.

1

NSS

NOT SOLD SEPARAT

PANEL

1шт.

2

238210A1

DECAL

Gauge and Warning

1шт.

3

123716A1

DECAL

Instrument Panel

1шт.

4

A48888

BULB

(Not Shown)

1шт.

5

121615A1

LAMP SOCKET

Incl Bulb (Not Shown)

6шт.

6

142825A1

FUEL GAUGE

1шт.

7

142824A1

GAUGE

Coolant Temperature

1шт.

8

142828A1

VOLTMETER

1шт.

8a

195359A1

SHUTTER

Audible Warning Alarm

1шт.

8b

1546441C1

BUZZER

Audible Warning Alarm (Not Shown)

1шт.

9

110862A1

CONTROL MONITOR

Grain Scan, Incl 10

1шт.

10

A48888

BULB

(Not Shown)

1шт.

11

123715A1

DISPLAY

Height, Incl 12

1шт.

12

121615A1

LAMP SOCKET

Incl Bulb (Not Shown)

1шт.

13

R53000

GROMMET

2шт.

14

260-13524

SELF-TAP SCREW,Phillips Drive, Pan HD, #10 - 16 x 1-1/2"

2шт.

15

87357992

MODULE

Engine Warning Lights

1шт.

16

200720002

KNOB

Control Monitor (Not Shown)

3шт.
