Запчасти Case IH 2388 (09C-05) - CLEANING FAN - SHAFT AND SUPPORTS (15) - BEATER & CLEANING FANS

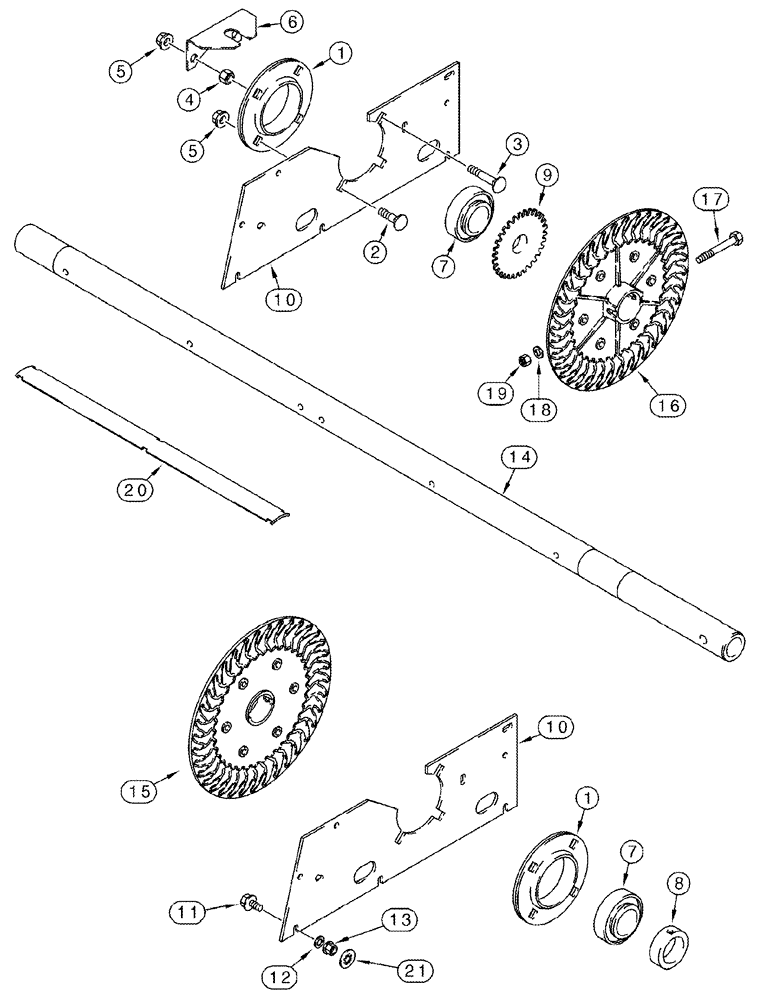

Схема запчастей Case IH 2388 - (09C-05) - CLEANING FAN - SHAFT AND SUPPORTS (15) - BEATER & CLEANING FANS
7
1
5
9
13
5
18
4
12
10
2
3
7
20
16
11
14
8
15
19
10
21
6
17
1

Артикул

Название

Примечание

Количество

1

716840

FLANGE

4шт.

2

434-816

CARRIAGE BOLT,Sht Sq Nk, 1/2" - 13 x 1", Gr 5

6шт.

3

434-824

CARRIAGE BOLT,Sht Sq Nk, 1/2" - 13 x 1 1/2", Gr 5

2шт.

4

425-108

NUT,1/2" - 13, Gr 5

2шт.

5

231-5148

FLANGE NUT,Flg, USR, 1/2"-13

10шт.

6

1541554C1

SUPPORT

1шт.

7

668719R92

BEARING ASSY,1.7505" ID x 3.346" OD x 1.1875" Thk

2шт.

8

86999734

COLLAR,44.48mm ID x 63.5mm OD x 18.3mm W

1шт.

9

1541555C1

SPROCKET

1шт.

10

120870A1

SUPPORT

Inc. Decal ZA211862

2шт.

See Figure 09H-19, REF 14

1шт.

11

409-7616

BOLT,Hex Flg, 3/8" - 16 x 1", Spcl

6шт.

12

495-81143

WASHER,13/32" x 1 1/2" x .120"

6шт.

13

231-5146

FLANGE NUT,3/8"-16

6шт.

1541936C3

FAN

Inc. 14 - 20

1шт.

14

1989543C3

SHAFT

1шт.

15

1541560C1

FAN BLADE

Right Hand - Use 2 on left side, 1 on right side

3шт.

16

1541570C1

FAN BLADE

Left Hand - Use 2 on right side, 1 on left side

3шт.

17

331175

BOLT,Hex, M8 x 1.25 x 75mm, Cl 8.8

6шт.

18

86625263

WASHER,9mm ID x 20mm OD x 1.6mm Thk

12шт.

19

86629542

NUT,M8 x 1.25, Cl 8.8

6шт.

20

1347001C1

FAN BLADE

72шт.

21

131-415

JAM NUT,Push, Bolt Retainer, 3/8" x 25/32"

6шт.

Выбрано товаров: 23
