Запчасти Case IH 2388 (02-06) - METAL DOOR ASSY - ROTARY AIR SCREEN (01) - ENGINE

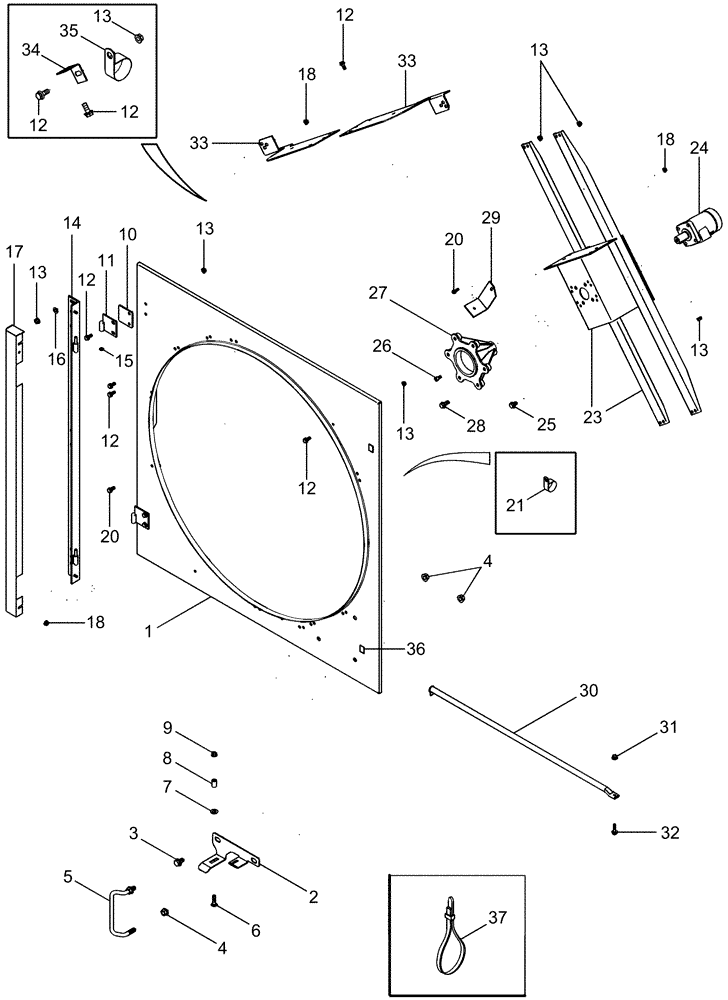

Схема запчастей Case IH 2388 - (02-06) - METAL DOOR ASSY - ROTARY AIR SCREEN (01) - ENGINE
30
14
34
18
16
13
18
13
24
12
11
3
20
4
32
25
33
9
37
27
35
13
36
18
5
4
23
20
31
29
12
28
7
8
17
13
21
26
10
13
12
1
33
2
6
15
12
12
13
12

Артикул

Название

Примечание

Количество

1

87386400

DOOR

Cooler Access

1шт.

2

87413881

GUIDE

Door Latch

1шт.

3

409-7812

BOLT,Hex Flg, 1/2" - 13 x 3/4", Spcl

1шт.

4

231-5148

FLANGE NUT,Flg, USR, 1/2"-13

5шт.

5

1329715C1

HANDLE

1шт.

6

434-624

CARRIAGE BOLT,Sht Sq Nk, 3/8" - 16 x 1 1/2", Gr 5

1шт.

7

495-51053

WASHER,13.49mm ID x 25.4mm OD x 1.6mm Thk

1шт.

8

87036413

SPACER,10.34mm ID x 15.88mm OD x 23.8mm L

1шт.

9

231-5146

FLANGE NUT,3/8"-16

1шт.

10

87430707

SPACER

Hinge

2шт.

11

87417094

HINGE

2шт.

12

409-7512

BOLT,Hex Flg, 5/16" - 18 x 3/4", Spcl

28шт.

13

231-5145

SERRATED NUT,Flg, USR, 5/16"-18

36шт.

14

87425804

HINGE

1шт.

15

86985597

WASHER,8.1mm ID x 13.5mm OD x 2mm Thk

Special

2шт.

16

495-81116

WASHER,8.74mm ID x 25.4mm OD x 1.7mm Thk

7шт.

17

87425802

COVER

Door Hinge

1шт.

18

231-5144

SERRATED NUT,Flg, USR, 1/4"-20

1шт.

20

409-7412

BOLT,Hex Flg, 1/4" - 20 x 3/4", Spcl

6шт.

21

485093C1

CLAMP,13/16" Insul, 13/32" Bolt

1шт.

23

87413830

SUPPORT

1шт.

24

86995688

MOTOR, HYDRAULIC,293CC

Metal Rotary Screen

1шт.

See Figure 08-23, REF 1

1шт.

25

87021006

BOLT,M10 x 26.4mm, Cl 10.9

4шт.

26

864-8016

HEX SOC SCREW,M8 x 16mm, Cl 8.8

1шт.

27

412506A1

HUB

Rotary Air Screen

1шт.

28

857-10025

BOLT,Hvy Hex, M10 x 25mm, Cl 10.9

3шт.

29

87385914

STRAP

Inner Blockoff

1шт.

30

87413898

SUPPORT

Screen Door

1шт.

31

409-7416

BOLT,Hex Flg, 1/4" - 20 x 1", Spcl

1шт.

32

231-4144

NUT,1/4"-20, GB

1шт.

33

87413927

SUPPORT

2шт.

34

1301560C2

STIFFENER

If Required

1шт.

35

515-25476

CLAMP,1 7/8", Insul, 1/2" Bolt

If Required

1шт.

36

87521572

PAD

2шт.

37

306132C1

CABLE TIE,14.5" L

CABLE STRAP

1шт.

Выбрано товаров: 36
