Запчасти Case IH 2388 (09G-02) - CAB - DOOR ASSY, LEFT HAND (10) - CAB & AIR CONDITIONING

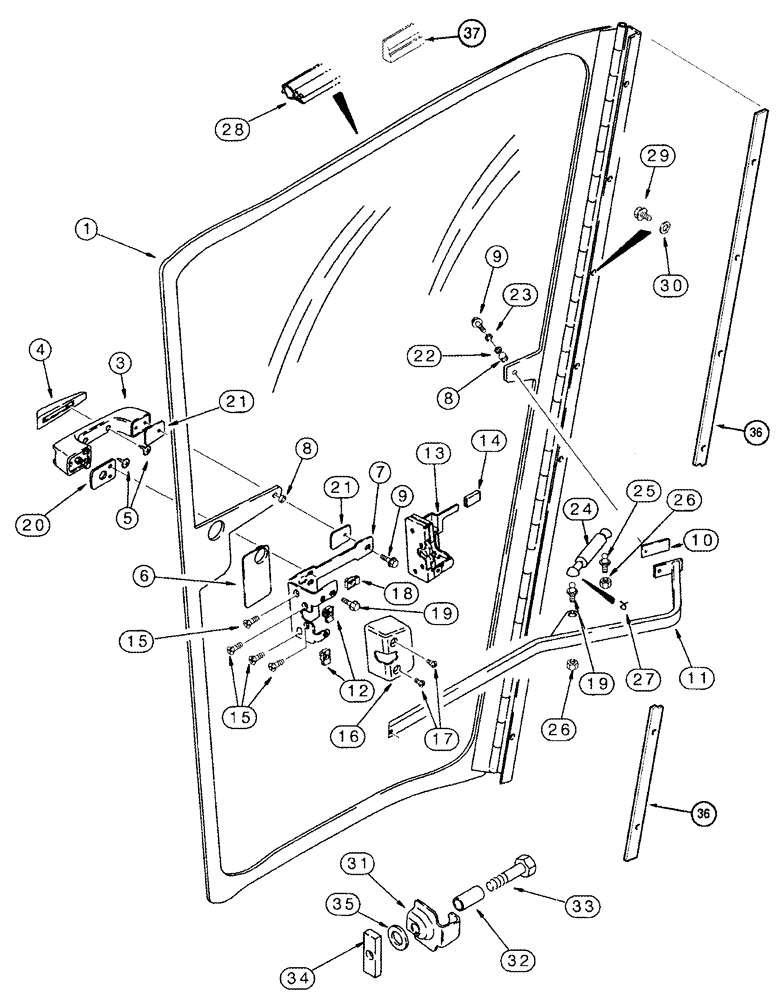

Схема запчастей Case IH 2388 - (09G-02) - CAB - DOOR ASSY, LEFT HAND (10) - CAB & AIR CONDITIONING
16
8
1
34
35
19
13
5
32
25
36
19
15
15
7
30
33
27
24
28
22
4
14
23
18
6
8
31
21
26
12
29
36
17
11
10
20
9
3
37
9
26
21

Артикул

Название

Примечание

Количество

127159A6

DOOR

LH, Includes 1 - 23, No Longer Available, Order 259688A2, See Figure 09G-03

1шт.

1

NSS

NOT SOLD SEPARAT

Door, Includes Hinge

1шт.

3

117711A1

HANDLE

1шт.

4

176022A2

BUMPER

1шт.

5

177092A1

SELF-TAP SCREW

2шт.

6

123946A2

GASKET,1.6mm Thk

1шт.

7

123937A2

SUPPORT

1шт.

8

109171C1

BUSHING,6.6mm ID x 8.74mm OD x 6.46mm L

2шт.

9

97011C1

FLANGE BOLT,Hex, M6 x 25mm, Cl 8.8

3шт.

10

194190A2

GASKET,3.2mm Thk

1шт.

11

123959A4

HANDLE

1шт.

12

564791R1

SPRING NUT

1/4"

2шт.

13

117714A1

LATCH

1шт.

14

60-6423T1

CAP

1шт.

15

443-12512

SCREW,Cross Flat Hd, 1/4"-20 x 3/4"

4шт.

16

127498A2

COVER

1шт.

17

140-111

SCREW,Cross Pan Hd, 1/4" - 20 x 1/2"

2шт.

18

131-610

SPRING NUT,U, Ret, 1/4"-20

1шт.

19

463-3258

SCREW,Hex Wash Hd, 1/4"-20 x 1/2"

1шт.

20

194174A1

GASKET,3.2mm Thk

Large

1шт.

21

194175A1

GASKET,3.2mm Thk

Small

2шт.

22

194176A1

GASKET

Outer

1шт.

23

194401A1

WASHER

1шт.

24

144006A1

GAS STRUT,381mm Extended, 240mm Compressed

1шт.

25

1340345C1

BALL STUD

BALL PIN

2шт.

26

231-1445

NUT,5/16"-18, GB

2шт.

27

F44883

CLIP,DIN 71805 - S10

2шт.

28

234089A1

DOOR SEAL

4483 mm (176-1/2"), Door

1шт.

29

281-53510

SELF-TAP SCREW,Hex Wash Hd, #10 x 5/8"

8шт.

30

495-31022

WASHER,#10

8шт.

31

117716A1

PROTECTOR

1шт.

32

117717A2

SPACER

1шт.

33

814-12060

BOLT,Hex, M12 x 1.75 x 60mm, Cl 8.8

1шт.

34

117718A1

PLATE

1шт.

35

495-11053

WASHER,1/2", SAE

1шт.

36

193316A1

SHIM

1шт.

37

232801A1

DOOR SEAL

1016 mm (40"), Door

1шт.

Выбрано товаров: 37
