(09E-01) - GRAIN TANK ASSEMBLY

Запчасти Case IH 2377 (09E-01) - GRAIN TANK ASSEMBLY (17) - GRAIN TANK & UNLOADER

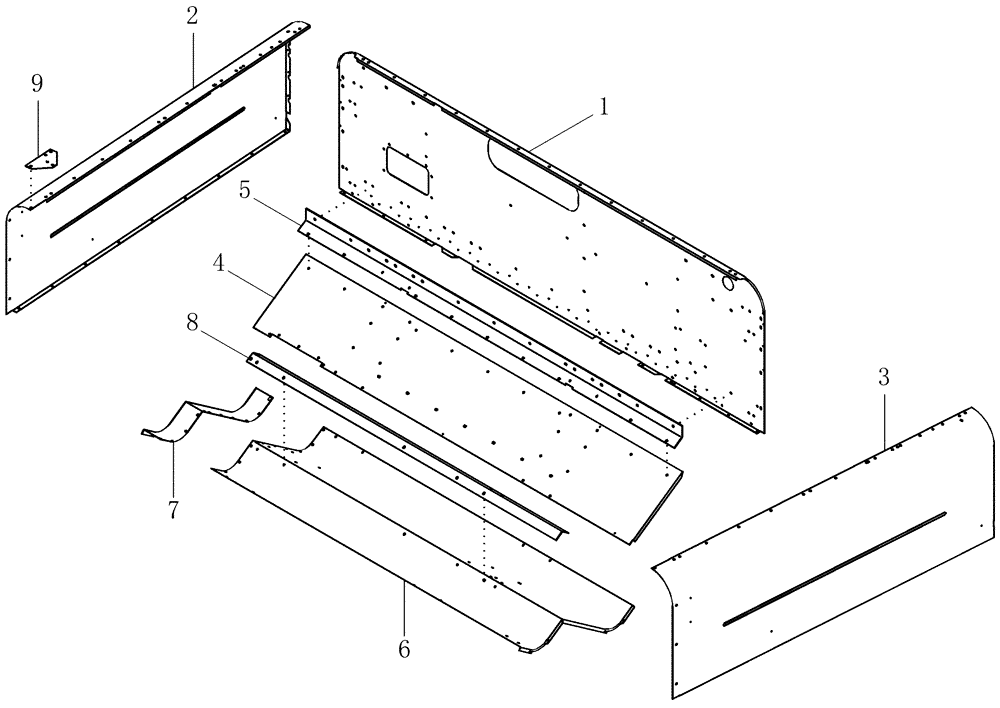

Схема запчастей Case IH 2377 - (09E-01) - GRAIN TANK ASSEMBLY (17) - GRAIN TANK & UNLOADER
3
2
8
4
9
1
6
5
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

87371346

TANK

Assembly, Grain, Inc. 1 - 9

1шт.

1

123006A8

SHEET

Grain Tank Front

1шт.

2

252130A1

SHEET

Grain Tank, Left Hand

1шт.

3

252129A1

SHEET

Grain Tank, Right Hand

1шт.

4

192754C4

SHEET

Grain Tank, Bottom Front

1шт.

5

253800A1

STIFFENER

Front Lower Stiffener

1шт.

6

192756C3

SHEET

Grain Tank, Bottom, Right Hand

1шт.

7

192755C1

SUPPORT

Grain Tank , Bottom Left Hand

1шт.

8

192759C1

STIFFENER

Bottom Stiffener

1шт.

9

256027A1

PLATE

Upper Left Hand Stiffener

1шт.
