Запчасти Case IH 2344 (09C-04) - CLEANING FAN - SHAFT AND SUPPORTS (15) - BEATER & CLEANING FANS

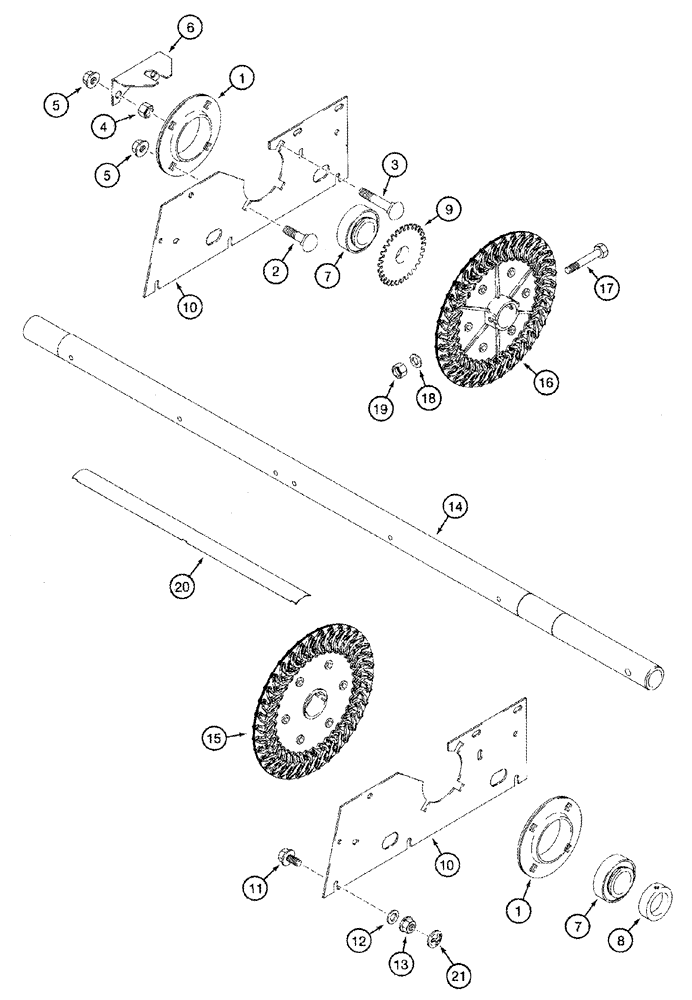

Схема запчастей Case IH 2344 - (09C-04) - CLEANING FAN - SHAFT AND SUPPORTS (15) - BEATER & CLEANING FANS
15
12
8
16
21
5
6
7
20
4
1
18
14
17
11
10
2
10
1
19
9
13
7
3

Артикул

Название

Примечание

Количество

1

76079C1

FLANGE

4шт.

2

434-816

CARRIAGE BOLT,Sht Sq Nk, 1/2" - 13 x 1", Gr 5

1/2 x 1

6шт.

3

434-824

CARRIAGE BOLT,Sht Sq Nk, 1/2" - 13 x 1 1/2", Gr 5

1/2 x 1-1/2

2шт.

4

425-108

NUT,1/2" - 13, Gr 5

2шт.

5

231-5148

FLANGE NUT,Flg, USR, 1/2"-13

8шт.

6

1541554C1

SUPPORT

1шт.

7

668719R92

BEARING ASSY,1.7505" ID x 3.346" OD x 1.1875" Thk

2шт.

8

582816R11

COLLAR

1шт.

9

1541555C1

SPROCKET

1шт.

10

120870A1

SUPPORT

Inc. Decal, See Figure(s) 09H-21, REF 14

2шт.

11

409-7616

BOLT,Hex Flg, 3/8" - 16 x 1", Spcl

6шт.

12

495-71041

WASHER,10.31mm ID x 31.75mm OD x 2.54mm Thk

13/32 x 1-1/4 x 3/32

6шт.

13

231-5146

FLANGE NUT,3/8"-16

6шт.

1541935C3

FAN

Inc. 14 - 20

1шт.

14

1989550C3

SHAFT

1шт.

15

1541560C1

FAN BLADE

Right Hand

3шт.

16

1541570C1

FAN BLADE

Left Hand

3шт.

17

413-548

BOLT,Hex, 5/16" - 18 x 3", Gr 5

6шт.

18

495-11034

WASHER,5/16", SAE

(11/32 x 11/16 x 1/16")

12шт.

19

230-4115

LOCK NUT,5/16"-18, GA

5/16

6шт.

20

1541631C1

PADDLE

72шт.

21

131-415

JAM NUT,Push, Bolt Retainer, 3/8" x 25/32"

3шт.

22

100-1537

SNAP RING,#37, Ext

Not Illustrated

3шт.

Выбрано товаров: 23
