(2-04) - ROTARY AIR SCREEN BAFFLE SEALS

Запчасти Case IH 1688 (2-04) - ROTARY AIR SCREEN BAFFLE SEALS (01) - ENGINE

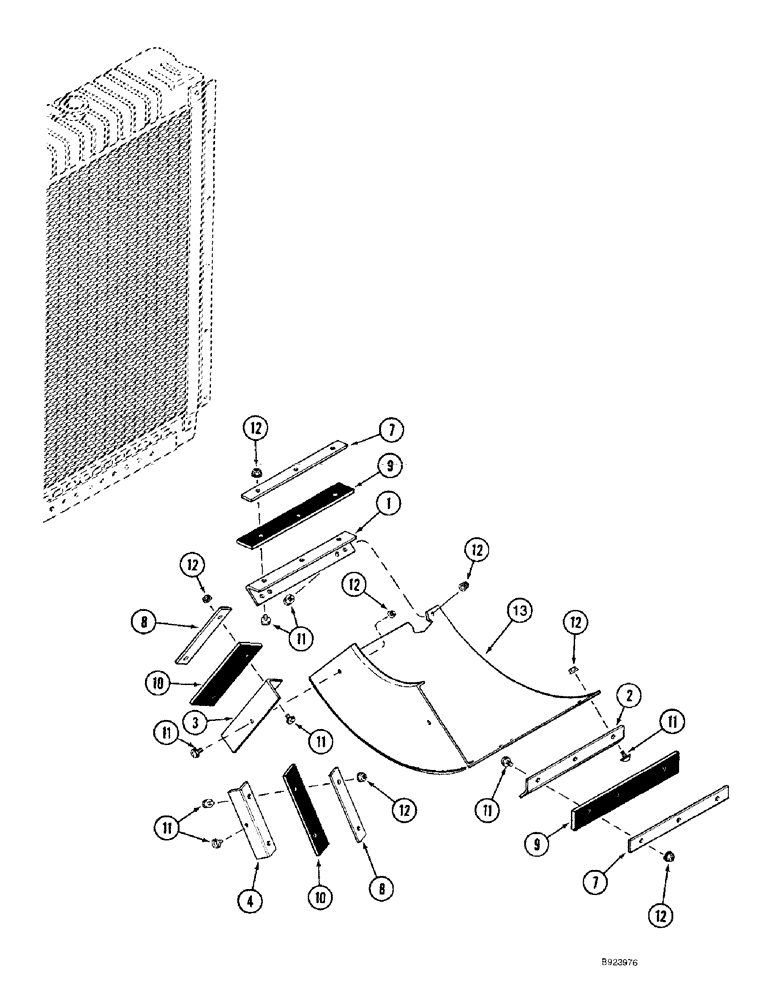

Схема запчастей Case IH 1688 - (2-04) - ROTARY AIR SCREEN BAFFLE SEALS (01) - ENGINE
4
11
9
13
12
11
8
11
12
8
10
12
12
3
11
11
7
12
2
9
7
10
1
12
11
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

1977159C1

SUPPORT

baffle, left hand

1шт.

2

1977160C1

SUPPORT

baffle, right hand

1шт.

3

1977161C1

SUPPORT

baffle, left hand rear

1шт.

4

1977162C1

SUPPORT

baffle, right hand rear

1шт.

7

1977163C1

LARGE PLATE

PLATE, LARGE STRIP 11-13/16 inch (300 mm) long

2шт.

8

1977164C1

SEALING STRIP

6-1/2 inch (165 mm) long

2шт.

9

1977165C1

SEAL

12 inch (304 mm) long

2шт.

10

1977166C1

SEAL

8 inch (203 mm) long

2шт.

11

409-748

BOLT,Hex Flg, 1/4" - 20 x 1/2", Spcl

12шт.

12

231-4144

NUT,1/4"-20, GB

12шт.

13

194224C1

BAFFLE ASSY.

rotary air screen

1шт.
