Запчасти Case IH 1688 (1-18) - PICTORIAL INDEX, OIL COOLER SYSTEM, RICE (00) - PICTORIAL INDEX

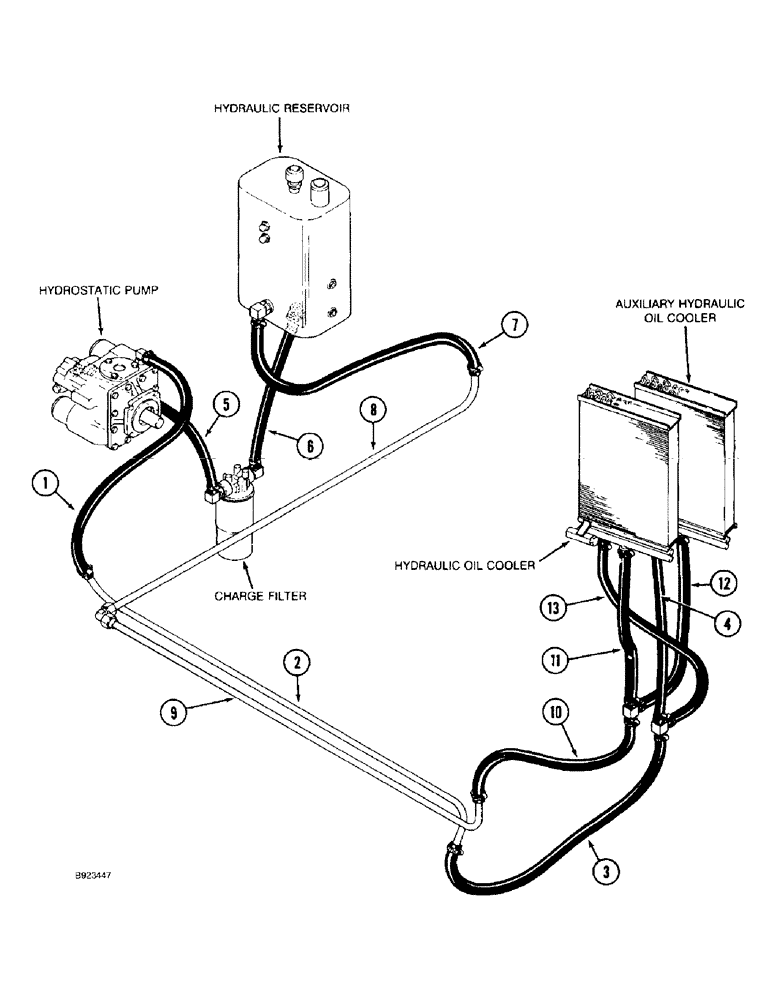

Схема запчастей Case IH 1688 - (1-18) - PICTORIAL INDEX, OIL COOLER SYSTEM, RICE (00) - PICTORIAL INDEX
8
5
11
7
13
4
6
1
9
12
3
2
10

Артикул

Название

Примечание

Количество

1

Auxiliary Cooler to Pump Hose, Upper, Page 8-15, 8-19

1шт.

2

Auxiliary Cooler to Pump Tube, Page 8-15, 8-19

1шт.

3

Auxiliary Cooler to Pump Hose, Intermediate, Page 8-15, 8-19

1шт.

4

Auxiliary Cooler to Pump Hose, Lower, Page 8-15, 8-19

1шт.

5

Pump to Filter Hose, Page 8-7

1шт.

6

Filter to Reservoir Hose, Page 8-7

1шт.

7

Cooler to Reservoir Hose, Upper, Page 8-15, 8-19

1шт.

8

Oil Cooler Return Tube, Upper, Page 8-15, 8-19

1шт.

9

Oil Cooler Return Tube, Lower, Page 8-15, 8-19

1шт.

10

Oil Cooler to Reservoir Hose, Intermediate, Page 8-15, 8-19

1шт.

11

Oil Cooler to Reservoir Hose, Lower, Page 8-15, 8-19

1шт.

12

Auxiliary Cooler to Reservoir Hose, Page 8-15, 8-19

1шт.

13

Auxiliary Cooler to Reservoir Hose, Page 8-15, 8-19

1шт.

Выбрано товаров: 13
