Запчасти Case IH 1680 (6-006) - POWER TAKEOFF CLUTCH ASSEMBLY (03) - POWER TRAIN

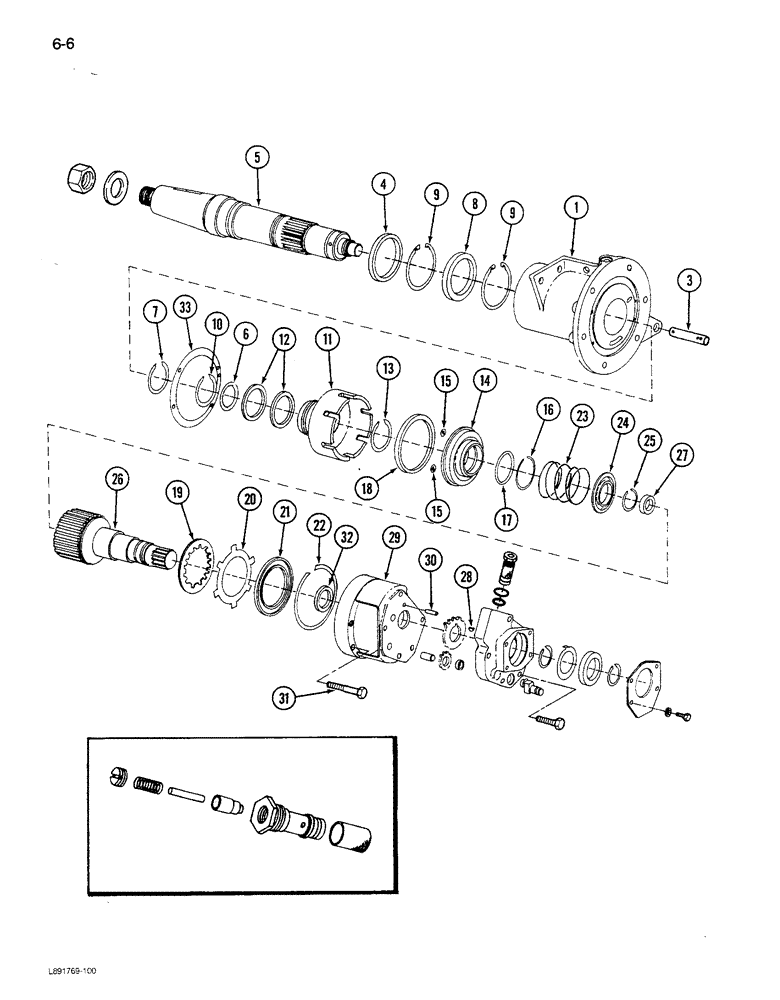

Схема запчастей Case IH 1680 - (6-006) - POWER TAKEOFF CLUTCH ASSEMBLY (03) - POWER TRAIN
28
15
17
26
24
31
27
9
3
4
19
16
25
8
13
9
20
6
14
30
5
7
18
23
11
15
22
12
29
33
21
10
32
1

Артикул

Название

Примечание

Количество

1330404C3

CLUTCH ASSEMBLY

- separator drive (Replaces 1330404C2)

1шт.

1

1979266C1

HOUSING

ASSEMBLY - clutch, Includes: Ref. 3

1шт.

3

1315229C2

PIN,25.4mm OD x 135mm L

- idler arm pivot

1шт.

4

188252C1

SEAL,70.8mm ID x 110.13mm OD x 11mm Thk

- clutch housing

1шт.

5

1329902C1

SHAFT

- separator drive

1шт.

6

238-7138

O-RING,0.103" Thk x 2.112" ID, -138, Cl 7, 75 Duro

1шт.

7

357194R1

RING

- retaining

1шт.

8

ST269A

BALL BEARING,60mm ID x 110mm OD x 22mm W

BEARING - clutch housing

1шт.

9

895107C1

SNAP RING,#433, 4.641", Int

RING - retaining

2шт.

10

271130R1

RING

- retaining, clutch cup locating

1шт.

11

182789C2

CUP

- clutch

1шт.

12

381485R1

RING,67.13mm ID x 72.21mm OD x 3.12mm Thk

- clutch cup seal

2шт.

13

68625C1

RING

- clutch cup retaining

1шт.

14

1302115C91

PISTON

ASSEMBLY - clutch, Includes: Ref. 15

1шт.

15

529376R1

STRAINER ELEMENT

SCREEN - piston orifice

2шт.

16

D38248

SNAP RING,#187, Ext

Ring, Snap, , piston stop #187, Ext

1шт.

17

238-7328

O-RING,0.21" Thk x 1.85" ID, -328, Cl 7, 75 Duro

1шт.

18

381488R1

RING,120.78mm ID x 134.34mm OD x 4.78mm Thk

SEAL - clutch piston oil

1шт.

184337C92

PACKAGE

CLUTCH KIT - disc and plate (Replaces 184337C91), Includes: Ref. 19 and 20

1шт.

REF 184337C92 CLUTCH KIT: KIT CONTAINS: 9 PLATES- 381490R4, 10 DISCS- 381489R3, 1 MANUAL- 1095511R2

1шт.

19

NSS

NOT SOLD SEPARAT

PLATE - clutch (Order kit 184337C92)

9шт.

20

NSS

NOT SOLD SEPARAT

DISC - clutch (Order kit 184337C92)

10шт.

21

139202C1

RETAINER

- clutch driven disc

1шт.

Artwork is not illustrated correctly, it should have six ears similar to Ref 20.

1шт.

22

381492R1

CIRCLIP,M137.16 x 3.07mm Thk, Int

RING - retaining, clutch driven disc

1шт.

23

381493R1

SPRING

- clutch release

1шт.

24

381494R1

RETAINER

- clutch release spring

1шт.

25

370504R1

RING

- retaining, clutch release spring

1шт.

26

68081C2

SHAFT

- drive

1шт.

27

A30588

NEEDLE BEARING,Needle, 22.23mm ID x 28.57mm OD x 12.7mm W

BEARING - needle

1шт.

28

126-111

WOODRUFF KEY,#5, 1/8" x 5/8", HT

1шт.

29

68082C2

HOUSING

CARRIER ASSEMBLY - clutch, Includes: Ref. 30

1шт.

30

19879R1

SPLIT PIN/SAFETY PIN

PIN - dowel, 5/16 x 3/4 inch

2шт.

31

413-640

BOLT,Hex, 3/8" - 16 x 2-1/2", Gr 5

- hex, 3/8 NC x 2-1/2 inch

4шт.

32

R21491

NEEDLE BEARING,1.75" ID x 2.125" OD x 0.75"

BEARING - clutch carrier, 1-3/4 in ID

1шт.

33

529565R2

GASKET,0.79mm Thk

- clutch carrier

1шт.
