Запчасти Case IH 1680 (8-026) - OIL COOLER SYSTEM, RICE COMBINE W/POWER GUIDE AXLE, PRIOR TO P.I.N. JJC047918 (07) - HYDRAULICS

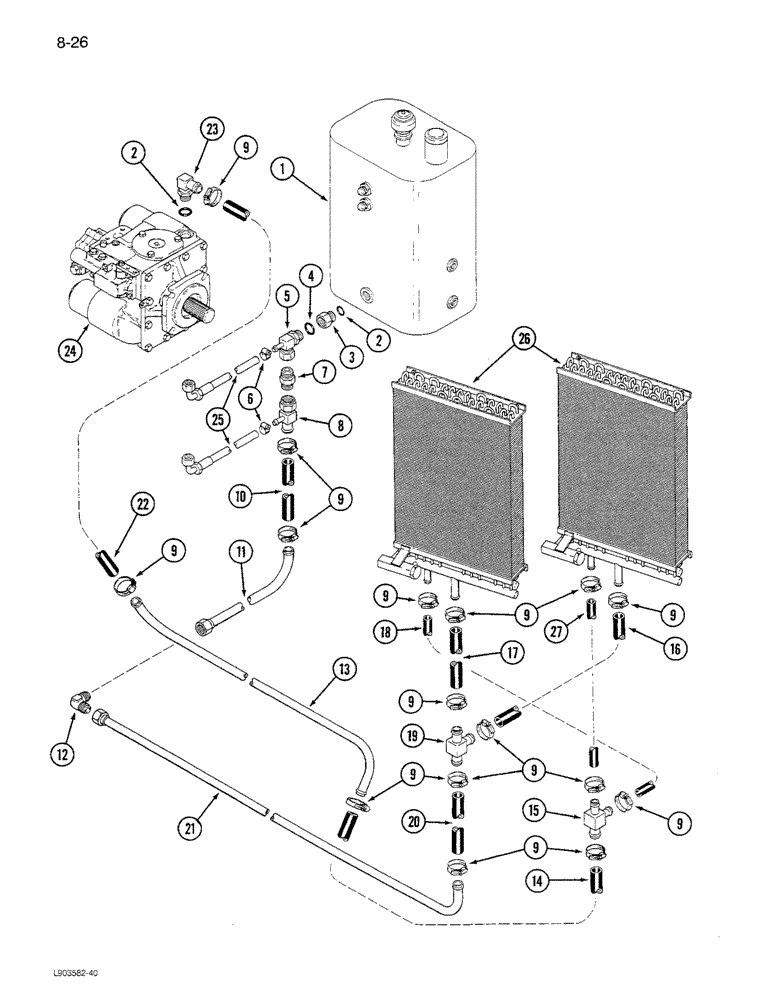

Схема запчастей Case IH 1680 - (8-026) - OIL COOLER SYSTEM, RICE COMBINE W/POWER GUIDE AXLE, PRIOR TO P.I.N. JJC047918 (07) - HYDRAULICS
23
21
24
2
7
3
9
2
14
9
18
5
26
12
9
22
9
25
16
9
27
9
4
6
10
20
19
15
9
1
9
13
9
17
11
9
9
8

Артикул

Название

Примечание

Количество

1

REF

INSTRUCTION

RESERVOIR ASSEMBLY - hydraulic oil (See Figure 8-2)

1шт.

2

237-6012

O-RING,0.116" Thk x 0.924" ID, -912, Cl 6, 90 Duro

12-1, 90 Duro, .924 ID x .116" Thk

2шт.

3

1979767C1

ADAPTER

- reducer

1шт.

4

237-6016

O-RING,0.116" Thk x 1.171" ID, -916, Cl 6, 90 Duro

- 1-11/64 ID x 7/64 inch

1шт.

5

1979760C1

TEE

- return

1шт.

6

214-274

HOSE CLAMP,#04, 0.25" - 0.62", Type F Worm

2шт.

7

1343558C1

VALVE

ASSEMBLY - bypass, power guide axle

1шт.

8

1979655C1

TEE

- wheel motor flush

1шт.

9

214-1516

HOSE CLAMP,#16, 0.81" - 1.5", Type F Worm, W/ Liner

CLAMP, HOSE, #16, .81/1.50 Type F Worm, W/liner

2шт.

10

NSS

NOT SOLD SEPARAT

HOSE - cooler return to bypass tee, 267 mm (Order 364361C1 and, Serial Range: cut-length)

1шт.

11

1979666C1

HYD TUBE,1" OD

TUBE ASSEMBLY - cooler return

1шт.

12

218-478

ELBOW,90 Degree Elbow, 1-5/16" - 12 Male JIC x 1-5/16" - 12 Male JIC

- 90 degree, 1-5/16-12 inch thread

1шт.

13

1324941C1

HYD TUBE,1" OD, 1790.5, 127 mm Length

TUBE ASSEMBLY - oil cooler return

1шт.

14

NSS

NOT SOLD SEPARAT

HOSE - auxiliary cooler to return tee, 610 mm (Order 364361C1 and, Serial Range: cut-length)

1шт.

15

1979672C1

TEE

- cooler return

1шт.

16

NSS

NOT SOLD SEPARAT

HOSE - auxiliary cooler to return tee, 559 mm (Order 364361C1 and, Serial Range: cut-length)

1шт.

17

NSS

NOT SOLD SEPARAT

HOSE - cooler to return tee, 560 mm (Order 364361C1 and, Serial Range: cut-length)

1шт.

18

NSS

NOT SOLD SEPARAT

HOSE - cooler to supply tee, 508 mm (Order 364360C1 and, Serial Range: cut-length)

1шт.

19

1979670C1

TEE

- cooler supply

1шт.

20

NSS

NOT SOLD SEPARAT

HOSE - cooler supply to tee, 394 mm (Order 364361C1 and, Serial Range: cut-length)

1шт.

21

1979658C1

HYD TUBE,1" OD

TUBE - oil cooler supply

1шт.

22

NSS

NOT SOLD SEPARAT

HOSE - hydraulic cooler to pump, 610 mm (Order 364361C1 and, Serial Range: cut-length)

1шт.

23

178995C1

ELBOW

- beaded tube

1шт.

24

REF

INSTRUCTION

PUMP ASSEMBLY - hydrostatic (1979634C1) (See Figure 6-106)

1шт.

25

1979706C1

HOSE

ASSEMBLY - case flush and drain

2шт.

26

REF

INSTRUCTION

COOLER ASSEMBLY - hydraulic oil (See Figure 8-36)

2шт.

27

NSS

NOT SOLD SEPARAT

HOSE - auxiliary cooler to tee, 572 mm (Order 364361C1 and, Serial Range: cut-length)

1шт.

Выбрано товаров: 27
