Запчасти Case IH 1680 (6-096) - TRACK FRAME (03) - POWER TRAIN

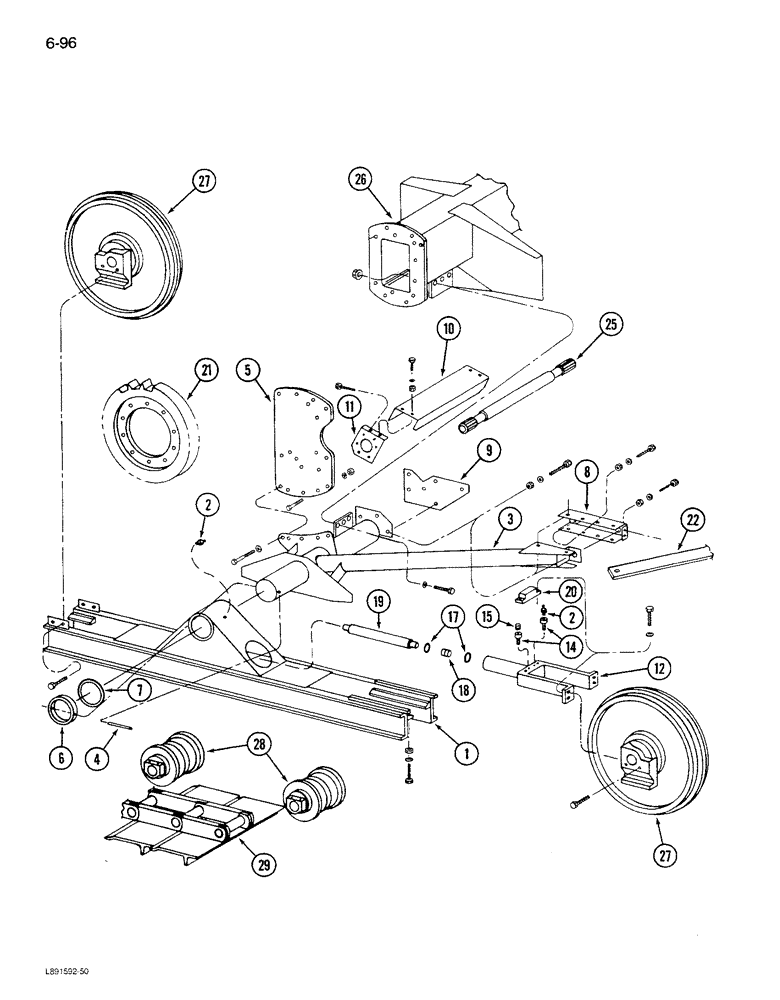

Схема запчастей Case IH 1680 - (6-096) - TRACK FRAME (03) - POWER TRAIN
11
9
27
27
19
22
17
5
2
1
3
28
25
14
8
29
20
7
12
21
18
26
10
4
15
2
6

Артикул

Название

Примечание

Количество

1

186836C1

FRAME

- track (6 roller)

2шт.

Prior to P.I.N. JJC0117060

1шт.

1

1541592C1

FRAME ASSY

FRAME - track (6 roller)

2шт.

P.I.N. JJC0048625 and after

1шт.

2

219-1

LUBE NIPPLE,1/8" - 27 NPTF

FITTING - grease, extra short 1/8 inch PT

4шт.

3

188487C1

FRAME

PIVOT - track frame, left

1шт.

3

188488C1

FRAME

PIVOT - track frame, right

1шт.

4

23854R1

LOCK PIN,1/2" x 5", Slotted

Pin, 1/2" x 5", Slotted

2шт.

5

186832C1

PLATE

- outer pivot support

10шт.

6

167791C1

SPACER

COLLAR - pivot retainer

2шт.

7

168385C2

WASHER,102.6mm ID x 127mm OD x 3.3mm Thk

- track pivot shaft

4шт.

8

188498C1

BRACKET

SUPPORT - pivot rear anchor, left

1шт.

Field installation.

1шт.

8

188499C1

BRACKET

SUPPORT - pivot rear anchor, right

1шт.

Field installation.

1шт.

8

188496C1

SUPPORT

- Pivot Rear Anchor, LH

1шт.

Factory installation.

1шт.

8

188497C1

SUPPORT

- Pivot Rear Anchor, RH

1шт.

Factory installation.

1шт.

9

186006C1

SUPPORT

- inner pivot, high clearance

2шт.

9

1302371C1

PLATE

SUPPORT - inner pivot, left, low clearance

1шт.

9

1302372C1

PLATE

SUPPORT - inner pivot, right, low clearance

1шт.

10

1338130C1

SHIELD

- drive axle shaft

2шт.

11

186016C2

SUPPORT

- outer shaft shield, left

1шт.

11

186017C2

SUPPORT

- outer shaft shield, right

1шт.

12

621428C1

CLEVIS

FORK - rear idler roller adjustment

2шт.

Prior to P.I.N. JJC0117060

1шт.

12

1541714C1

ADJUSTER

FORK - rear idler roller adjustment

2шт.

P.I.N. JJC0048625 and after

1шт.

14

D35287

CHECK VALVE,5/8" - 18

- bleeder

4шт.

15

50410DA

PLUG

- bleeder valve

2шт.

17

622826C91

SEAL

ADJUSTER KIT - seal and scrapper

2шт.

18

622046C1

PISTON

- hydraulic track adjuster

2шт.

19

196030C1

ROD

- track adjuster control

2шт.

20

621430C1

GUARD

SHIELD - track adjuster check

2шт.

21

162343C1

DRIVE SPROCKET

SPROCKET - track drive (23 teeth)

2шт.

Prior to P.I.N. JJC0117060

1шт.

21

184490C1

DRIVE SPROCKET

SPROCKET - track drive (23 teeth)

2шт.

P.I.N. JJC0048625 and after

1шт.

22

186018C1

STRAP

BAR - separator frame (See Figure 9A-12)

2шт.

25

REF

INSTRUCTION

SHAFT - axle (See Figure 6-86)

2шт.

26

REF

INSTRUCTION

AXLE - drive (See Figure 6-86)

1шт.

27

REF

INSTRUCTION

ROLLER - idler (See Figure 6-102)

4шт.

28

REF

INSTRUCTION

ROLLER - track (See Figure 6-104)

10шт.

29

REF

INSTRUCTION

TRACK - chain (See Figure 6-100)

2шт.

Выбрано товаров: 45
