Запчасти Case IH 1665 (02) - FRONT AXLE (25) - FRONT AXLE SYSTEM

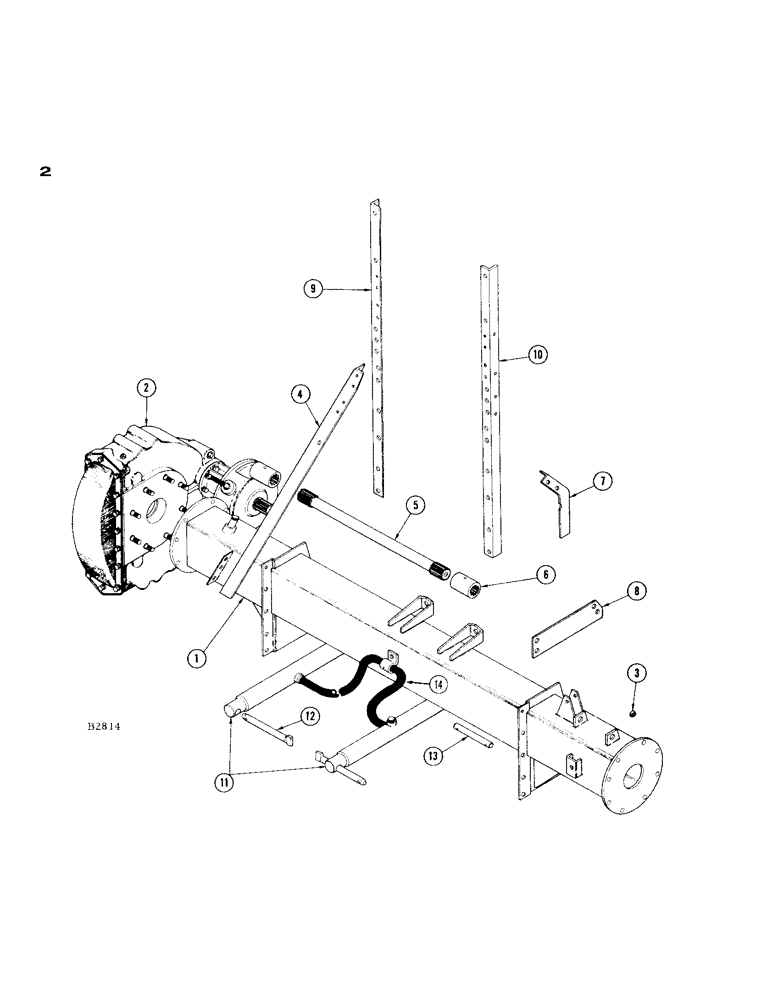

Схема запчастей Case IH 1665 - (02) - FRONT AXLE (25) - FRONT AXLE SYSTEM
4
2
1
10
12
14
11
8
3
7
6
13
9
5

Артикул

Название

Примечание

Количество

1

F88644

AXLE - front

1шт.

F88692

WHEEL - DW 20 - 30 (Not Shown)

2шт.

A12522

WHEEL NUT

- wheel (Not Shown)

20шт.

F30208

VALVE RISER - rubber (Rice Special) Not Shown (Before #8373501)

2шт.

2

F88646

FINAL DRIVE - R.H. (see repairs P. 7)

1шт.

F88645

FINAL DRIVE - L.H. (see repairs P. 7)

1шт.

3

F17749

DOWEL

- axle to final drive

4шт.

113-610

X

BOLT - 5/8" x 2" N.C. hex.

4шт.

92-10

LOCK WASHER,5/8"

WASHER, LOCK, 5/8"

16шт.

25-1110

NUT,5/8"-18, G5

- 5/8" N.F. hex.

12шт.

4

F30124

BRACE - cylinder post, R.H.

1шт.

14-820

BOLT,Hex, 1/2" - 20 x 1-1/4", Gr 5

- 1/2" x 1-1/4" N.F. hex. and LW (92-8)

3шт.

25-118

NUT,1/2"-20, G5

- 1/2" N.F. hex.

3шт.

5

F30104

SHAFT - axle, R.H.

1шт.

F30103

SHAFT - axle, L.H.

1шт.

6

F30105

SLEEVE

4шт.

138-144

LOCK PIN,1/4" x 2 1/2", Slotted

PIN, , for F30105 sleeve 1/4" x 2 1/2", Slotted

4шт.

7

F30102

ANGLE - transmission support

1шт.

14-1032

BOLT,Hex, 5/8" - 18 x 2", Gr 5

and LW (92-10) Hex, 5/8"-18 x 2", G5

2шт.

25-1110

NUT,5/8"-18, G5

- 5/8" N.F. hex.

2шт.

14-820

BOLT,Hex, 1/2" - 20 x 1-1/4", Gr 5

- 1/2" x 1-1/4" N.F. hex. and LW (92-8)

2шт.

25-118

NUT,1/2"-20, G5

- 1/2" N.F. hex.

2шт.

8

F30101

BRACE - input

1шт.

14-820

BOLT,Hex, 1/2" - 20 x 1-1/4", Gr 5

- 1/2" x 1-1/4" N.F. hex. and LW (92-8)

2шт.

25-118

NUT,1/2"-20, G5

- 1/2" N.F. hex.

2шт.

13-820

BOLT,Hex, 1/2" - 13 x 1-1/4", Gr 5, Full Thd

2шт.

92-8

LOCK WASHER,1/2"

2шт.

9

F30155

REINFORCEMENT - cylinder post, R.H.

1шт.

10

F30154

REINFORCEMENT - cylinder post, L.H.

1шт.

11

F88203

CYLINDER - header lift, R.H. and L.H.

2шт.

12

F14909

PIN - header lift cylinder

2шт.

136-162

HAIR PIN COTTER,Int, 1/2" x .250"

HAIR PIN - internal

2шт.

13

F54339

PIN - drilled

2шт.

132-154

COTTER PIN,1/4" x 2"

Pin, Split (Cotter), 1/4" x 2"

4шт.

14

F13779

HOSE - hydraulic

1шт.

15

F30508

BRACE - operator's platform (Not Shown)

1шт.

Выбрано товаров: 36
