Запчасти Case IH 1644 (6-14) - HYDROSTATIC PUMP (03) - POWER TRAIN

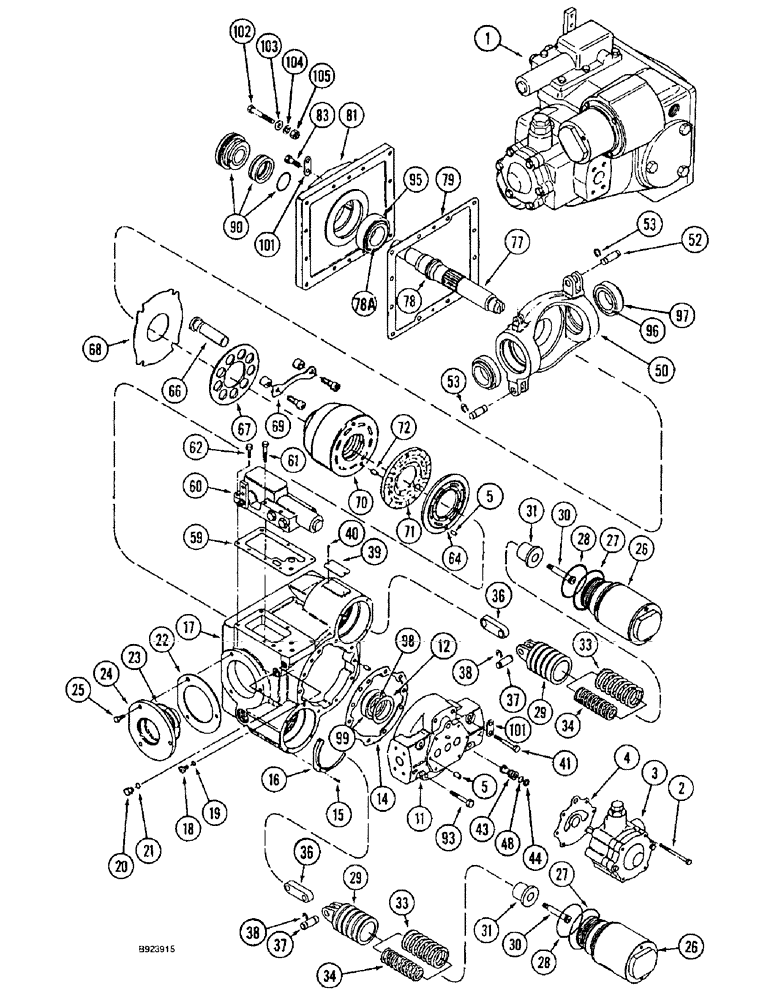

Схема запчастей Case IH 1644 - (6-14) - HYDROSTATIC PUMP (03) - POWER TRAIN
26
1
28
17
29
21
33
30
18
28
43
104
98
66
31
36
37
5
61
52
102
101
40
59
70
2
105
83
39
78a
33
26
24
50
53
101
62
48
95
12
25
72
36
69
67
16
14
96
99
60
22
23
27
30
15
64
20
77
79
103
38
41
37
11
34
27
34
78
3
71
68
90
38
97
29
31
5
4
81
93
53
44
19

Артикул

Название

Примечание

Количество

1330478C1

REMAN-ENG OIL PUMP

REMAN-ENGINE OIL PUMP ASSY. hydrostatic, remanufactured, North America only, Includes: Ref. 2 - 99

1шт.

1330479C1

CORE-INJECTION PUMP

RETURN NUMBER use this part number to return pump core for credit when using a remanufactured assembly, Includes: Ref. 2 - 99

1шт.

1

1330477C2

PUMP, HYDROSTATIC

HYDROSTATIC PUMP ASSY. new, part number stamped on part, Includes: Ref. 2 - 99

1шт.

2

413-556

BOLT,Hex, 5/16" - 18 x 3-1/2", Gr 5

BOLT hex, 5/16 NC x 3-1/2 in.

4шт.

3

133761C91

PUMP

ASSY. charge parts list Figure 6-18

1шт.

4

133760C2

GASKET

charge pump

1шт.

5

140754C1

PIN

dowel, 5/16 x 5/8 in.

5шт.

11

NSS

NOT SOLD SEPARAT

COVER end pump, order 1330477C2 pump assembly

1шт.

12

140783C91

PACKAGE

KIT shim, end cover

1шт.

14

140756C2

GASKET

end cover

1шт.

15

461-3086

HEX SOC SCREW,#8 - 32 x 3/8"

BOLT hex socket, No. 8 NC x 3/8 in.

6шт.

16

140774C1

RETAINER

servo piston

2шт.

17

NSS

NOT SOLD SEPARAT

HOUSING pump, order 1330477C2 pump assembly

1шт.

18

278548

PLUG,Hex, 7/16"-20 ORB

Incl Ref 19

1шт.

19

237-6004

O-RING,0.072" Thk x 0.351" ID, -904, Cl 6, 90 Duro

1шт.

20

9672438

PLUG,7/16" - 20 ORB

1шт.

21

237-6004

O-RING,0.072" Thk x 0.351" ID, -904, Cl 6, 90 Duro

1шт.

142386C91

SHIM KIT

KIT trunion bearing, Includes: Ref. 22

1шт.

22

NSS

NOT SOLD SEPARAT

SHIM 0.002 inch

6шт.

22

NSS

NOT SOLD SEPARAT

SHIM 0.002 inch

4шт.

22

NSS

NOT SOLD SEPARAT

SHIM 0.010 inch

4шт.

22

NSS

NOT SOLD SEPARAT

SHIM 0.015 inch

4шт.

22

NSS

NOT SOLD SEPARAT

SHIM 0.025 inch

4шт.

23

238-5231

O-RING,0.139" Thk x 2.609" ID, -231, Cl 5, 75 Duro

Trunnion

2шт.

24

NSS

NOT SOLD SEPARAT

TRUNNION pump

1шт.

25

413-614

BOLT,Hex, 3/8" - 16 x 7/8", Gr 5

6шт.

26

140773C1

KIT

SLEEVE servo

2шт.

27

238-5147

O-RING,0.103" Thk x 2.675" ID, -147, Cl 5, 75 Duro

Wide servo sleeve

2шт.

28

238-5143

O-RING,0.103" Thk x 2.425" ID, -143, Cl 5, 75 Duro

Wide end

2шт.

29

1980166C1

PISTON

ASSY. servo, Includes: Ref. 30 - 36

2шт.

30

NSS

NOT SOLD SEPARAT

SCREW hex socket

1шт.

31

NSS

NOT SOLD SEPARAT

RETAINER servo spring

1шт.

33

NSS

NOT SOLD SEPARAT

SPRING servo, heavy

1шт.

34

NSS

NOT SOLD SEPARAT

SPRING servo, light

1шт.

36

NSS

NOT SOLD SEPARAT

LINK servo

1шт.

37

140766C1

PIN,14.22mm OD x 39.12mm L

pivot link

1шт.

38

28145R1

SNAP RING,#56, Ext

link

2шт.

39

NSS

NOT SOLD SEPARAT

PLATE, identification

1шт.

40

NSS

NOT SOLD SEPARAT

SCREW drive, identification plate

2шт.

41

24586R1

BOLT,Hex, 3/8"-16 x 2 3/4", G8

6шт.

43

140769C1

CHECK VALVE

ASSY. Includes: Ref. 44 and 48

2шт.

44

140770C1

RING

backup

2шт.

48

238-6113

O-RING,0.103" Thk x 0.549" ID, -113, Cl 6, 90 Duro

Check valve

2шт.

50

1980163C1

HOUSING

PLATE swash

1шт.

52

140766C1

PIN,14.22mm OD x 39.12mm L

pivot, servo linkage

2шт.

53

28145R1

SNAP RING,#56, Ext

servo linkage pin

4шт.

59

133756C1

GASKET

control valve

1шт.

60

133755C94

VALVE

ASSY. control parts see Figure 6-18

1шт.

61

326-528

BOLT,Hex, 5/16" - 18 x 1-3/4", Gr 8

2шт.

62

413-516

BOLT,Hex, 5/16" - 18 x 1", Gr 5

4шт.

64

1980165C1

PLATE

valve pump

1шт.

1980164C1

KIT

rotating, cylinder, Includes: Ref. 66 - 71

1шт.

66

NSS

NOT SOLD SEPARAT

PISTON cylinder block

9шт.

67

NSS

NOT SOLD SEPARAT

PLATE retaining

1шт.

68

NSS

NOT SOLD SEPARAT

PLATE retaining, clear

1шт.

69

NSS

NOT SOLD SEPARAT

KIT hold down

1шт.

70

NSS

NOT SOLD SEPARAT

BARREL cylinder

1шт.

71

NSS

NOT SOLD SEPARAT

PLATE bearing

1шт.

72

140754C1

PIN

dowel, 5/16 x 5/8 in.

7шт.

77

1980161C1

SHAFT

input, Includes: Ref. 78 and 78A

1шт.

78

NSS

NOT SOLD SEPARAT

RING snap, Serial Range: -1111111111

1шт.

78a

92742C1

TAPERED BEARING

taperred roller, 1-7/8 in. ID

1шт.

79

142414C1

GASKET

mounting flange

1шт.

81

NSS

NOT SOLD SEPARAT

FLANGE mounting

1шт.

83

413-616

BOLT,Hex, 3/8" - 16 x 1", Gr 5

12шт.

90

1346205C1

SEAL KIT

SEAL, shaft, three piece

1шт.

93

26-624

BOLT,Hex, 3/8" - 16 x 1-1/2", Gr 8

BOLT hex, 3/8 NC x 1-1/2 in., grade 8

2шт.

95

317706C1

BEARING, CUP,88.925 mm OD x 25.6 mm

tapered roller, 3-1/2 in. OD, input shaft.

1шт.

96

399933C91

ROLLER BEARING,45.24mm ID x 19.81mm W

tapered roller, 1-25/32 in. ID cone, trunnion, replaces 400987C1 bearing

2шт.

97

399934C1

BEARING CUP,73.43mm OD x 15.75mm W

tapered roller, 2-57/64 in. OD

1шт.

98

140758C91

ROLLER BEARING,0.88" ID x 2.25" OD x 0.6875"

tapered roller, 5/8 in. ID

1шт.

99

140759C1

BEARING CUP

CUP tapered roller, 2-1/4 in. OD, output shaft

1шт.

101

NSS

NOT SOLD SEPARAT

STRAP shipping, shown for reference only

2шт.

102

413-836

BOLT,Hex, 1/2" - 13 x 2-1/4", Gr 5

4шт.

103

80679

LOCK WASHER,1/20.507 CST ZND

4шт.

104

283856C1

WASHER

flat, 17/32 x 1 x 3/16 in.

4шт.

105

425-108

NUT,1/2" - 13, Gr 5

4шт.

Выбрано товаров: 77
