Запчасти Case IH 1480 (10-54) - HYDRAULICS, DOUBLE PILOTED VALVE, UNLOADER SWING, SERIAL NO. 24001 AND ABOVE (07) - HYDRAULICS

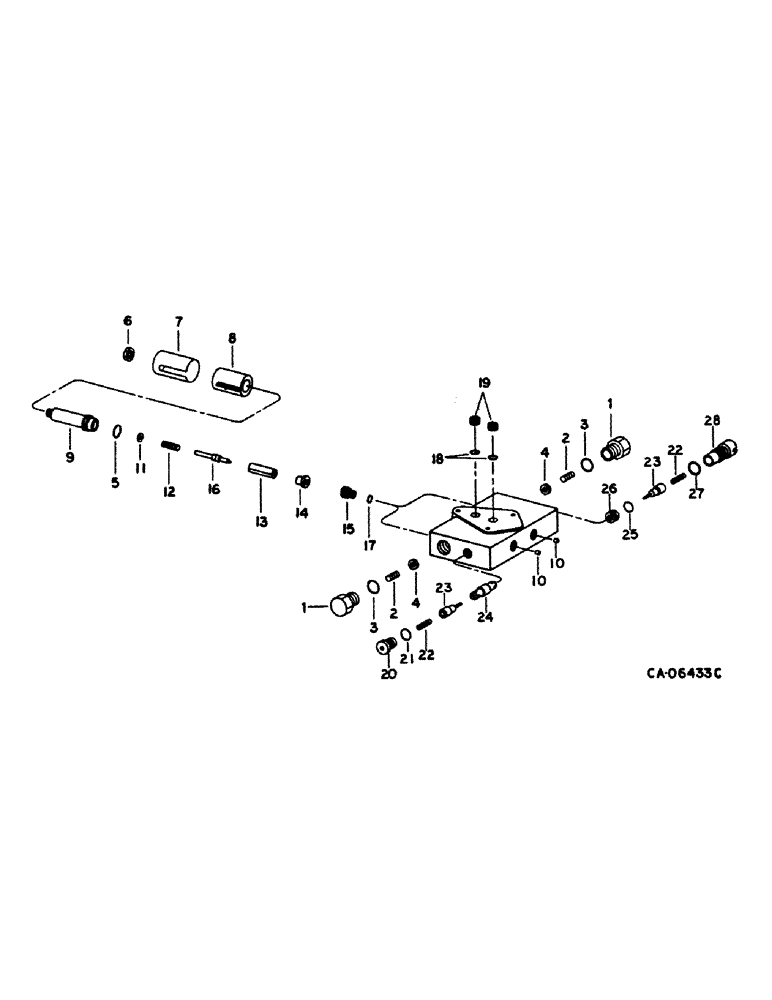

Схема запчастей Case IH 1480 - (10-54) - HYDRAULICS, DOUBLE PILOTED VALVE, UNLOADER SWING, SERIAL NO. 24001 AND ABOVE (07) - HYDRAULICS
28
23
13
7
23
24
8
4
22
3
12
17
4
1
14
3
27
6
2
5
25
16
1
21
20
9
19
18
10
22
26
10
15
11
2

№

Артикул

Название

Примечание

Количество

1267035C92

VALVE

double piloted, replaces 1301650C91, includes ref. nos. 1, 2, 3, 4, 5, 9, 11, 12, 13, 14, 15, 16, 17 and 20 thru 28

1шт.

1

1301686C1

CAP

PLUG, end

2шт.

2

1301689C1

SPRING

2шт.

3

364885R1

O-RING,0.097" Thk x 0.755" ID, -910, Cl 6, 90 Duro

5/8 OD tube class 6

2шт.

4

1301687C1

WASHER

WASHER, spring

2шт.

5

384578R1

O-RING,0.07" Thk x 0.801" ID, -19, Cl 6, 90 Duro

13/16 x 15/16 class 6

2шт.

6

107825

NUT,Stamped, 1/2"-20

1/2-NF

2шт.

7

1301632C1

CAP

coil

2шт.

8

1301633C1

COIL

SWITCH

2шт.

9

1301627C1

STUD

ASSY, N.C.

2шт.

10

1301637C1

ORIFICE

PLUG, orifice

2шт.

11

1301642C1

WASHER

2шт.

12

1301640C1

SPRING

2шт.

13

1301648C1

ARMATURE

PISTON, thru

2шт.

14

1301624C1

BUSHING

N.C. pole

2шт.

15

1301625C1

ORIFICE

PISTON

2шт.

16

1301647C1

POPPET

PIN, bi-direct

2шт.

17

384937R1

O-RING,0.07" Thk x 0.239" ID, -10, Cl 6, 90 Duro

1/4 x 3/8 class 6

2шт.

18

379365R1

O-RING,0.07" Thk x 0.364" ID, -12, Cl 6, 90 Duro

3/8 x 1/2 class 6

4шт.

19

1301634C1

VALVE

CAP, plug

2шт.

20

1301670C1

PLUG

1шт.

Used with valve 1267035C92 only

1шт.

21

364839R1

O-RING,0.078" Thk x 0.468" ID, -906, Cl 6, 90 Duro

6-1, 90 Duro, .468" ID x .078" Thk, 3/8 OD tube, class 6

1шт.

Used with valve 1267035C92 only

1шт.

22

1272887C1

SPRING

2шт.

Used with valve 1267035C92 only

1шт.

23

1267160C2

VALVE

2шт.

If 1267160c2 is replaced by kit 1986831c2, item 24 must be replaced or damage may occur to item 23.

1шт.

Used with valve 1267035C92 only

1шт.

24

1267162C1

VALVE

shuttle spool

1шт.

Used with valve 1267035C92 only

1шт.

25

382997R1

O-RING,0.07" Thk x 0.489" ID, -14, Cl 6, 90 Duro

1/2 x 5/8 class 6

1шт.

Used with valve 1267035C92 only

1шт.

26

1267163C1

WASHER

WASHER, seat

1шт.

Used with valve 1267035C92 only

1шт.

27

606271C1

O-RING,0.103" Thk x 0.612" ID, -114, Cl 6, 90 Duro

5/8 x 13/16 class 6

1шт.

Used with valve 1267035C92 only

1шт.

28

1267164C1

FITTING

retainer guide

1шт.

Used with valve 1267035C92 only

1шт.

Выбрано товаров: 39
