Запчасти Case IH 1460 (17-110) - FAN SHIELDS Mounted Equipment

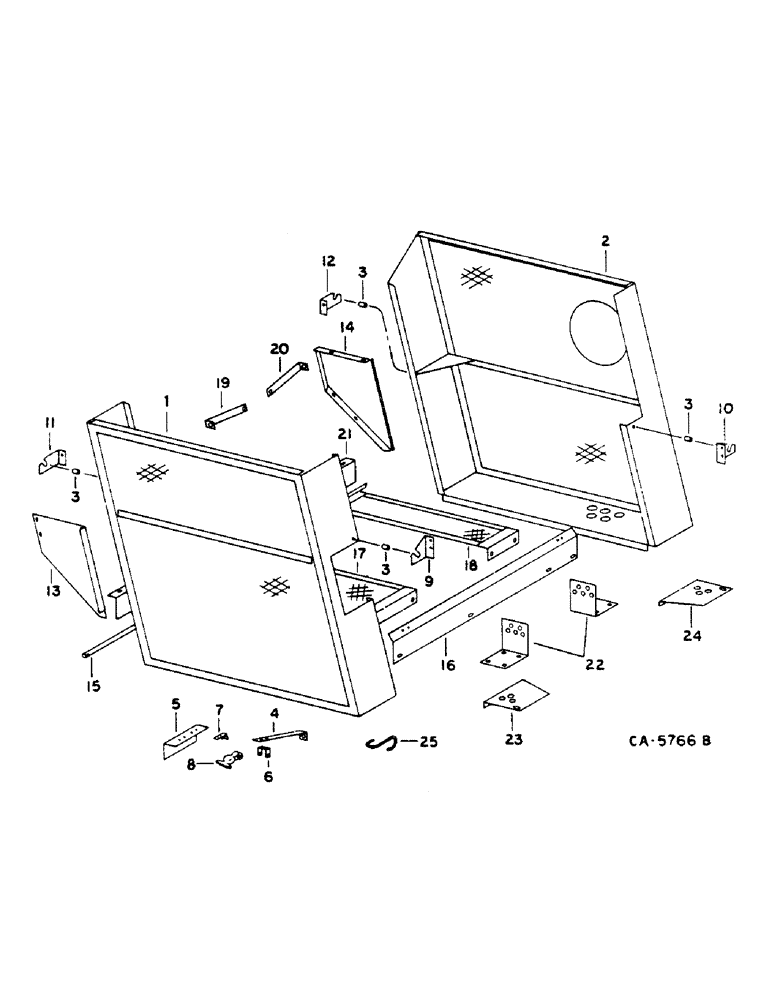

Схема запчастей Case IH 1460 - (17-110) - FAN SHIELDS Mounted Equipment
3
25
24
3
10
17
23
18
13
15
3
21
12
16
11
19
20
7
1
8
2
6
14
5
22
3
4
9

№

Артикул

Название

Примечание

Количество

1

182824C3

GUARD ASSY.

SHIELD ASSY, L.H. FAN DRIVE

1шт.

2

182846C3

SUPPORT

SHIELD ASSY, R.H. FAN DRIVE

1шт.

3

27251K

SPACER,5/8" Tube x 7/16"

LH AND RH FAN SHIELD ATTACHING .406 X .625 X .438 TUBING

1шт.

180124

BOLT,Hex, 3/8" - 16 x 1 1/4", Gr 5

1шт.

482256R1

BEARING LOCK NUT,Flg, USR, 3/8"-16

1шт.

20803R1

WASHER

.406 X 1.000 X .105

1шт.

4

NOT USED

1шт.

5

181496C1

SHIELD

LATCH

2шт.

436734

SCREW,Slotted Pan Hd, #10-24 x 3/4"

1шт.

174097C1

FLANGE NUT,Flg, USR, #10-24

1шт.

6

NOT USED

1шт.

7

764071C1

BRACKET

HOOK, FAN SHIELD LATCH

2шт.

436734

SCREW,Slotted Pan Hd, #10-24 x 3/4"

1шт.

174097C1

FLANGE NUT,Flg, USR, #10-24

1шт.

8

188154C1

HOOK

SHIELD HOLD-DOWN LATCH

2шт.

432-812

COTTER PIN,3/4" OAL x 1/8" W

1шт.

24812R1

HEADED PIN,1/4" x 2"

1шт.

9

182858C2

SUPPORT

FAN SHIELD REAR L.H.

1шт.

9635884

BOLT,Hex, 5/16" - 18 1", Full Thd, Gr 5

1шт.

938017R1

FLANGE NUT,Flg, USR, 5/16"-18

1шт.

10

182859C2

SUPPORT

FAN SHIELD REAR R.H.

1шт.

9635884

BOLT,Hex, 5/16" - 18 1", Full Thd, Gr 5

1шт.

938017R1

FLANGE NUT,Flg, USR, 5/16"-18

1шт.

11

182860C1

ANGLE

FRONT L.H. SHIELD

1шт.

9635884

BOLT,Hex, 5/16" - 18 1", Full Thd, Gr 5

1шт.

938017R1

FLANGE NUT,Flg, USR, 5/16"-18

1шт.

12

182861C1

ANGLE

FRONT R.H. SHIELD

1шт.

9635884

BOLT,Hex, 5/16" - 18 1", Full Thd, Gr 5

1шт.

938017R1

FLANGE NUT,Flg, USR, 5/16"-18

1шт.

13

182863C1

SHIELD

LEFT FRONT

1шт.

180077

BOLT,Hex, 5/16" - 18 x 3/4", Gr 5

1шт.

938017R1

FLANGE NUT,Flg, USR, 5/16"-18

1шт.

14

182866C1

SHIELD

RIGHT FRONT

1шт.

180077

BOLT,Hex, 5/16" - 18 x 3/4", Gr 5

1шт.

938017R1

FLANGE NUT,Flg, USR, 5/16"-18

1шт.

15

182811C1

ROD

FAN SHIELD

1шт.

18481R1

COTTER PIN,3/16" x 1"

1шт.

16

182822C1

SUPPORT

BOTTOM SCREEN REAR RETAINER

1шт.

9635884

BOLT,Hex, 5/16" - 18 1", Full Thd, Gr 5

1шт.

938017R1

FLANGE NUT,Flg, USR, 5/16"-18

1шт.

17

182817C2

GUARD ASSY.

SHIELD ASSY, LOWER FAN L.H.

1шт.

9635884

BOLT,Hex, 5/16" - 18 1", Full Thd, Gr 5

1шт.

938017R1

FLANGE NUT,Flg, USR, 5/16"-18

1шт.

18

182813C1

GUARD ASSY.

SHIELD ASSY, LOWER FAN R.H.

1шт.

9635884

BOLT,Hex, 5/16" - 18 1", Full Thd, Gr 5

1шт.

938017R1

FLANGE NUT,Flg, USR, 5/16"-18

1шт.

19

182874C1

SUPPORT

FAN BEARING R.H.

1шт.

9635884

BOLT,Hex, 5/16" - 18 1", Full Thd, Gr 5

1шт.

938017R1

FLANGE NUT,Flg, USR, 5/16"-18

1шт.

20

182875C1

SUPPORT

FAN BEARING R.H.

1шт.

9635884

BOLT,Hex, 5/16" - 18 1", Full Thd, Gr 5

1шт.

938017R1

FLANGE NUT,Flg, USR, 5/16"-18

1шт.

21

182883C1

SUPPORT

AXLE TO AUGER BED SEAL - FOR FIELD INSTALLED FAN SHIELDS

1шт.

21

182882C1

SUPPORT ASSY.

AXLE TO AUGER BED SEAL - FOR FACTORY INSTALLED FAN SHIELDS

1шт.

88574

BOLT,Hex, 5/16" - 18 x 1/2", Gr 5, Full Thd

1шт.

938017R1

FLANGE NUT,Flg, USR, 5/16"-18

1шт.

22

182809C2

GUARD

SHIELD, INTAKE LOWER REAR

1шт.

23

182805C1

SHIELD

INTAKE UPPER REAR R.H.

1шт.

180077

BOLT,Hex, 5/16" - 18 x 3/4", Gr 5

1шт.

938017R1

FLANGE NUT,Flg, USR, 5/16"-18

1шт.

24

182806C1

SHIELD

INTAKE UPPER REAR R.H.

1шт.

180077

BOLT,Hex, 5/16" - 18 x 3/4", Gr 5

1шт.

938017R1

FLANGE NUT,Flg, USR, 5/16"-18

1шт.

25

1302723C1

HOOK

INLET SHIELD

2шт.

Выбрано товаров: 64
