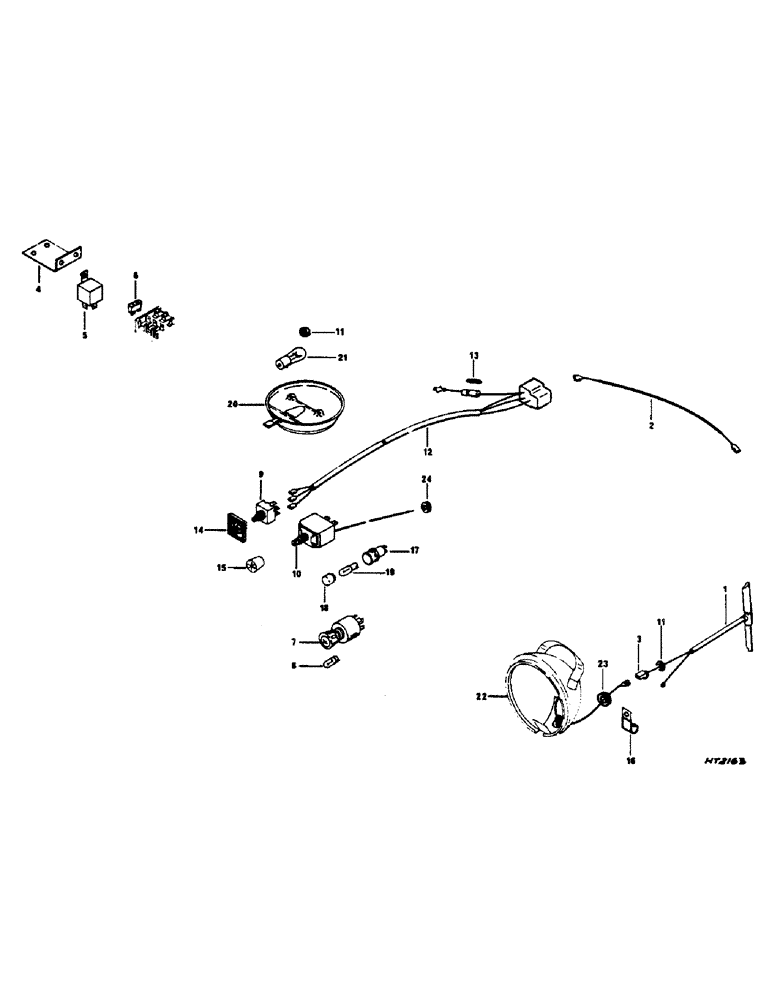

Запчасти Case IH 1460 (13-034) - OPERATORS CAB WIRING DIAGRAM (05) - SUPERSTRUCTURE

1

245039C1

WIRE HARNESS

ASSY, MAIN CAB

1шт.

2

245045C1

CABLE

BLOWER MOTOR GROUND

1шт.

3

475061C1

CONNECTOR, ELEC

CONNECTOR BODY

1шт.

104033C1

SCREW

NO 10 X 19.05 MM SELF-TAP

2шт.

4

245038C1

BRACKET

RELAY MOUNTING

1шт.

104033C1

SCREW

NO 10 X 19.05 MM SELF-TAP

2шт.

30940R1

SCREW,Cross Pan Hd, M5 x 12

2шт.

30264R1

LOCK WASHER,M5

2шт.

934871R1

NUT,M5, Cl 5

1шт.

5

146461C1

RELAY

MINI

2шт.

6

131220C1

FUSE

5A

1шт.

6

245044C1

FUSE

7.5A

3шт.

6

131222C1

FUSE

10A

1шт.

6

509080C1

FUSE,Lt Blue, 15 Amp

15A

1шт.

6

131224C1

FUSE

20A

1шт.

7

1312549C1

SWITCH ASSY

NIGHT WORK LIGHT, WITH 8

1шт.

8

3050957R1

BULB

LAMP

1шт.

9

1312576C1

X

SWITCH ASSY, BLOWER MOTOR

1шт.

109311H

JAM NUT

11.11 FACE

1шт.

10

109268C2

SWITCH

ASSY, THERMOSTAT

1шт.

13-034

109311H

JAM NUT

11.11 FACE

1шт.

11

3193669R1

GROMMET

RUBBER

2шт.

12

1255875C1

HARNESS

ASSY, PLOWER MOTOR W/FUSE

1шт.

13

25471R1

FUSE,20 Amp, Type 8AG

20A

1шт.

14

1312550C1

PLATE

SWITCH FACE

1шт.

15

KNOB, ORDER 1312773C91

1шт.

16

363441R1

SPARE PART CLIP, HARNESS

4шт.

17

109369C91

LIGHT ASSY.

LOW PRESSURE INDICTOR, WITH 18 - 19

1шт.

18

71652C1

LENS

1шт.

19

200537H1

NO LONGER SERVICED

LAMP, TYPE 1815

1шт.

20

1312563C91

INTERIOR LIGHT

DOME

1шт.

30464R1

SCREW,Cross Pan Hd, M5 x 25

2шт.

30481R1

WASHER,M5 x 10 x 1

M5 FLAT

1шт.

934871R1

NUT,M5, Cl 5

1шт.

21

3131227R1

BULB,P25-1, 12V, 21W

Lamp

1шт.

22

LIGHT, NIGHT WORK - SEE NIGHTLIGHTS AND MOUNTINGS

3шт.

23

3234049R1

GROMMET

NIGHT LIGHT HOUSING

2шт.

24

23406R1

GROMMET,3/16" ID x 7/16" x .125", Diag Cut

1шт.
